QNAP 威联通 TS-932X-2G 企业级网络存储服务器,这款网络存储服务器采用 NAS磁盘阵列,无内置硬盘,最大支持容量 17TB及以上。楼主将给大家这款网络存储器的包装、外观和做工细节,分享我对这款存储服务器的测试和功能展示。
随着NAS越来越强大,加上网络环境的提升,不论是家庭、工作室、办公室,大容量储存的需求都可以仰赖NAS来轻松满足。而QNAP更提供了价格相当亲民又拥有10GbE飞快网速的NAS与Switch,让文件的分享、管理、备份等近乎可以在弹指之间完成。

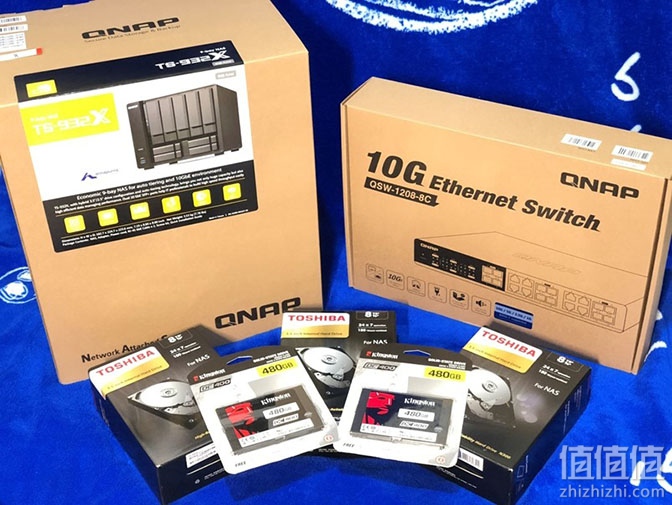

▲QNAPTS-932X、QSW-1208-8C

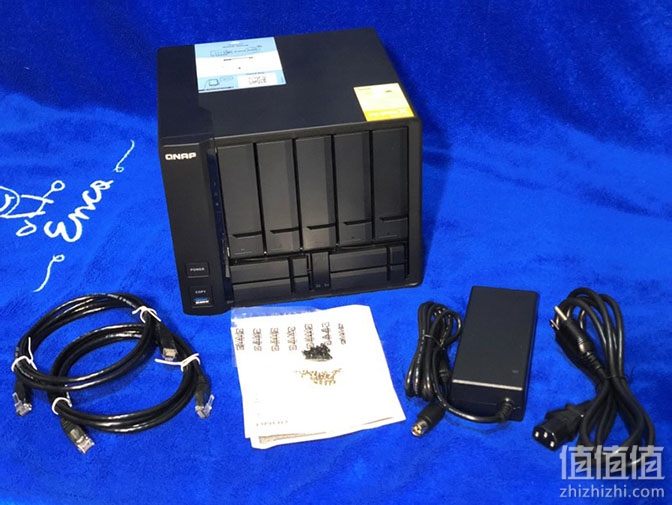

▲QNAP TS-932X NAS配件相当简单,主要有NAS主机本体、两条Cat5e网络线、电源应器
固态硬盘攻略好文阅读
官方规格:
处理器:AnnapurnaLabs, an Amazon company Alpine AL-324四核心1.7GHz ARM® Cortex-A57处理器,64-bit
标准系统内存:8 GB DDR4 2400 (1 x 8 GB);可扩充内存至16 GB (1 x 16 GB)
快闪内存:512 MB NAND Flash
支持硬盘数量:5 x 3.5英寸SATA 6 Gbps硬盘和4 x 2.5英寸SATA 6 Gbps硬盘
10 Gigabit乙太网络端口:2 x 10GbE SFP+
Gigabit乙太网络端口:2 x Gigabit RJ45
USB端口:USB 3.0 (正面:1;背面:2)
音源:1 x扬声器;1 x 3.5 mm line-out jack
尺寸(高x宽x深):182 x 225 x 224 mm
耗电量(瓦):硬盘待命- 21.66 W;运作中- 42.15 W
重量:净重- 3.53 kg (7.78 lbs);毛重- 5.06 kg (11.15 lbs)
风扇:1 x 14cm智能风扇(12V DC)

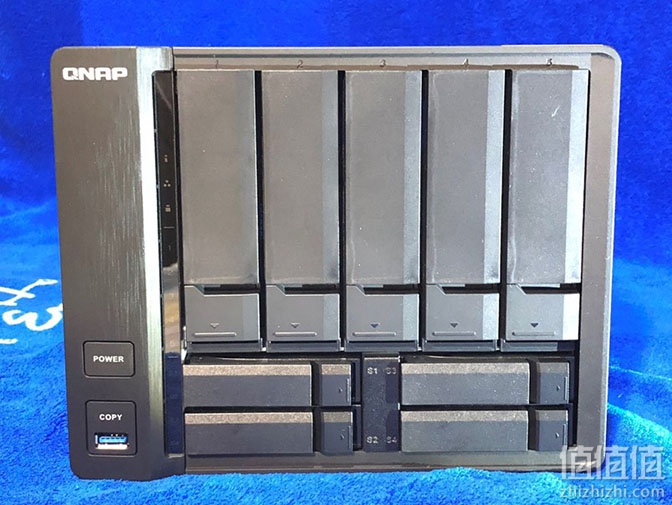

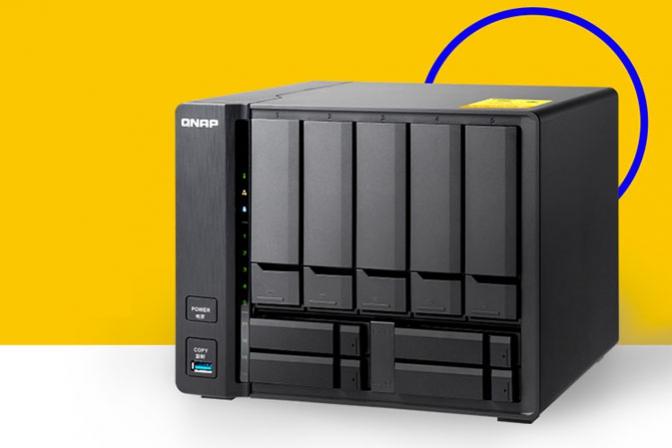

▲正面有一个电源开关与USB接孔,其余是9个硬盘插槽

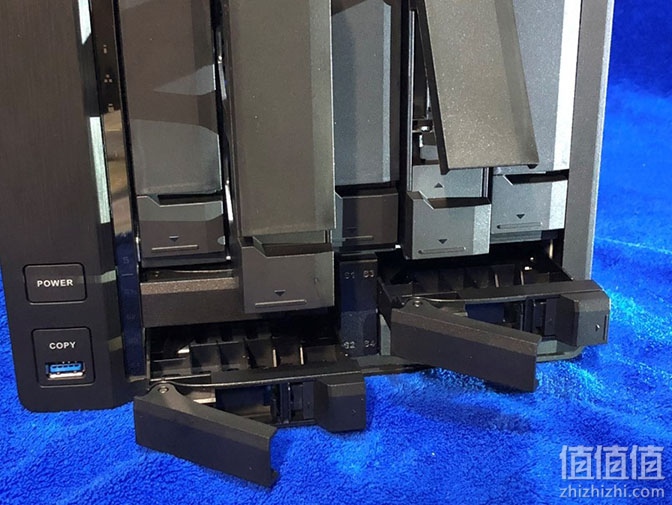

▲硬盘插槽体积不大,但依然可以放入5 x 3.5英寸和4 x 2.5英寸硬盘,属于9-Bay机种,而下方的4个2.5英寸主要设计为SSD使用,稍后会提到Qtier的搭配作用

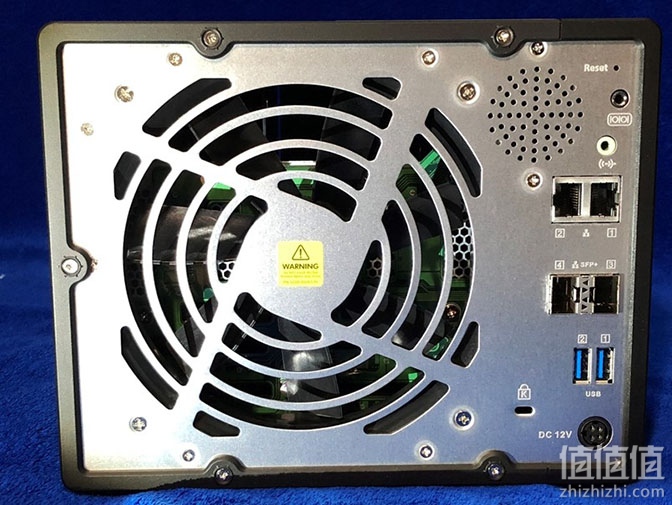

▲背面有一个14cm风扇,接孔有2 x 10GbE SFP+、2 x Gigabit RJ45、2 x USB 3.0、一个扬声器与一个3.5 mm音源接孔,在最下方则是电源输入孔

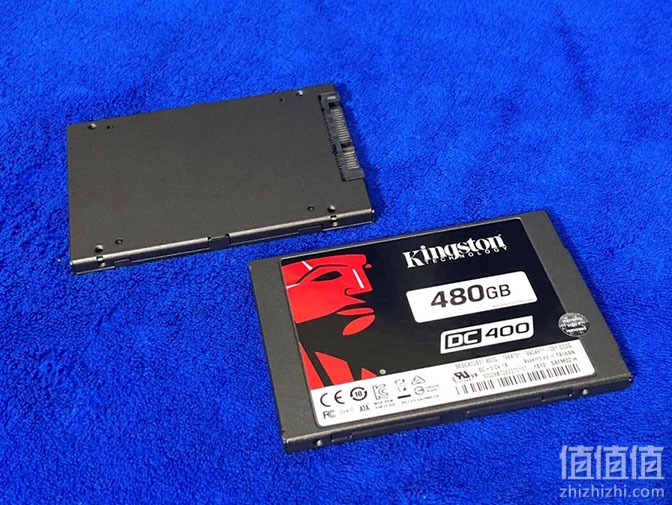

▲Kingston DC400 SSD
网速都能达到10GbE了,为了有更好的效能,当然选用SSD来作为储存装置
外观尺寸:2.5英寸
界面:SATA Rev. 3.0 (6Gb/s) –向下相容于SATA Rev. 2.0 (3Gb/s)
储存容量:480GB
连续读取/写入:555 / 535 MB/s
最大随机4k读取/写入:99,000 / 90,000 IOPS
稳定状态4k读取/写入:85,000 / 11,000 IOPS
服务品质(延迟) –读取/写入:<400 µs / <4 ms (99.9%)
耐用性:257TB4 (0.30 DWPD5)
耗电量:闲置: 1.56W平均值: 1.6W读取时最大值: 1.8W写入时最大值: 4.86W
储存温度:-40°C ~ 85°C
作业温度:0°C ~ 70°C
尺寸:69.9mm x 100mm x 7mm
重量:92.34克
作业震动尖峰值:2.17 G Peak (7–800Hz)
非作业震动尖峰值:20G Peak (10–2000Hz)
平均使用寿:200万小时
保固/支持:五年有限产品保固及免费技术支持服务

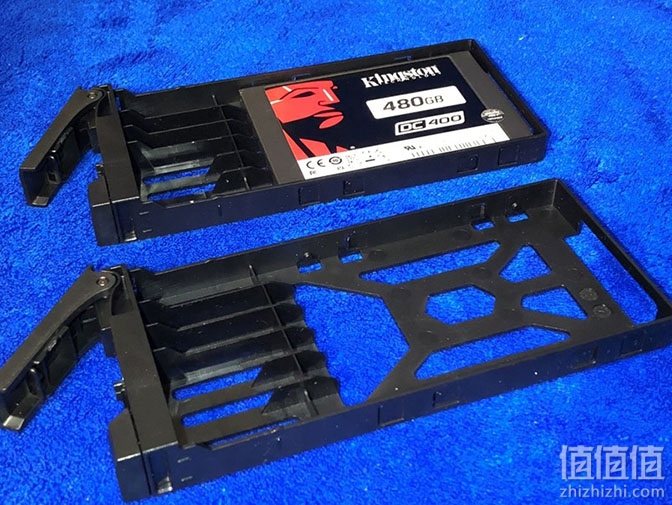

▲安装插槽:安装方式相当简单,只要将卡榫卡上即可,完全不用螺丝或其他工具

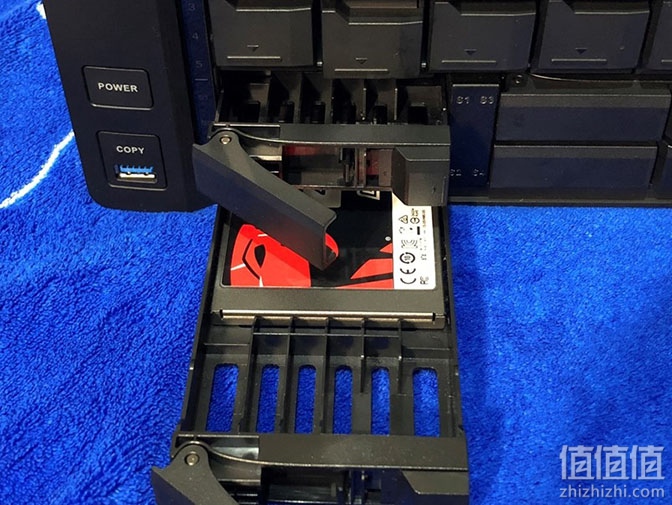

▲安装插槽:接着顺着轨道插入NAS

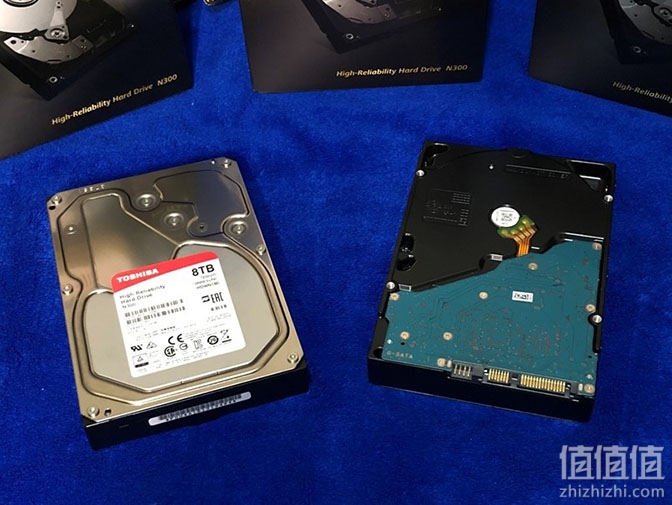

▲TOSHIBA N300
除了SSD以外,大容量还是HDD比较划算。NAS 24小时运作不间断,又有大量的资料存取需求,因此搭配稳定的NAS专用盘就格外重要
转速:7,200 rpm
界面:SATA
传输界面速率:6.0 Gbit/s
读取/写入时耗电:9.2 W typ.
动态闲置时耗电:6.2 W typ.
外部尺寸(宽)x(长)x(高):147(L)x 101.85(W)x 26.1(H)mm
重量:770 g max
工作温度(运转时):0 to 60°C
工作温度(非运转时):-40 to 70°C
耐震(操作中):0.75G(5 to 300 Hz)0.25 G(300 to 500 Hz)or less
耐震(非操作中):5G(5 to 500Hz)or less
耐撞(操作中):70 G/2 ms duration
耐撞(非操作中):250 G/2 ms duration
噪音(待机):33 dB typ.
噪音(搜寻):35 dB typ.

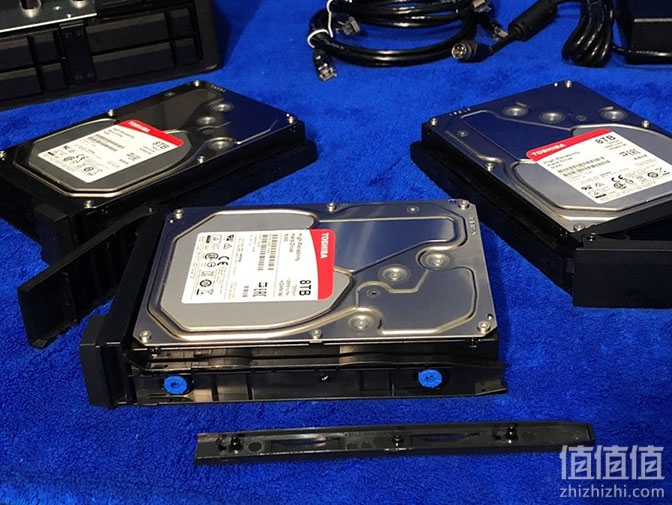

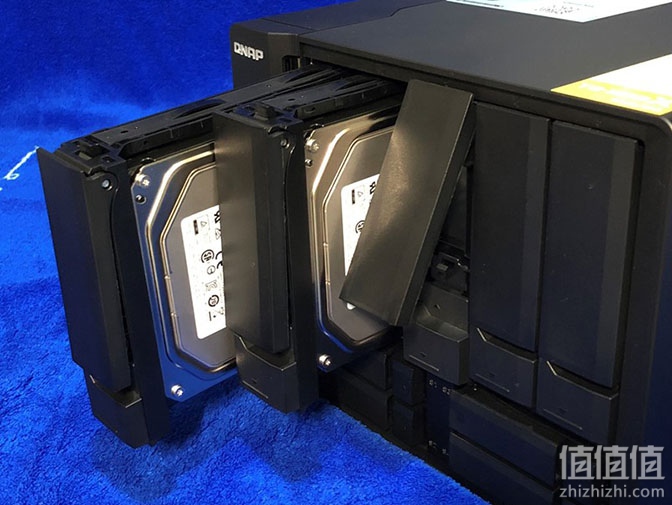

▲安装插槽:HDD安装与SSD略微不同,必须先将侧边卡榫移除再放入硬盘,最后再把卡榫装回去即可,同样不需要螺丝
▲安装插槽:接着就可以直接插入NAS啰

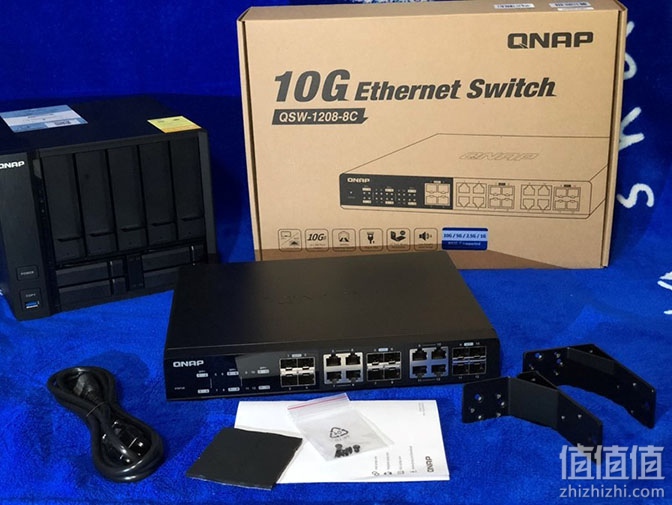

▲QNAP QSW-1208-8C
为了搭配拥有10GbE传输速度的NAS,当然要使用能有10GbE传输速度的Switch啦!而QNAP推出这款QSW-1208-8C非网管型的Switch,连接端口多,价格又实惠,可以说是10GbE Switch里CP值最高的!
10G SFP+(光纤)端口:4
10G SFP+(光纤)及RJ-45(铜缆)端口(复合):8
背板频宽:240 Gbps
MAC位址快取容量:27K
优先伫列数量:8
支持大型讯框封包大小最多:9K
电源:交流100-240 V,50-60 Hz,最高2.5 A
耗电量(瓦):所有端口满载使用-49 W;所有端口无连接待机-21W
风扇:2个智能型静音风扇
噪音值:摄氏25°时18.7 dB(A)
工作温度&相对湿度:0-40̊C/32-104°F;10-85%,非凝结
电磁认证:Class A
尺寸(高x宽x深):43 x 285 x 233 mm
重量:2.15公斤
有限保固:2年

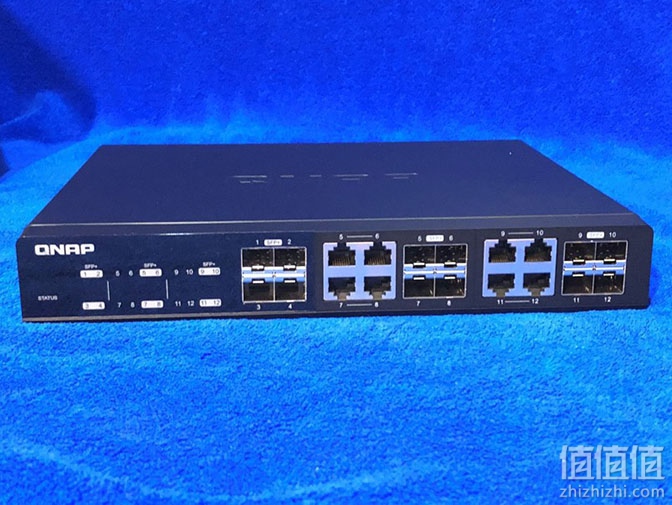

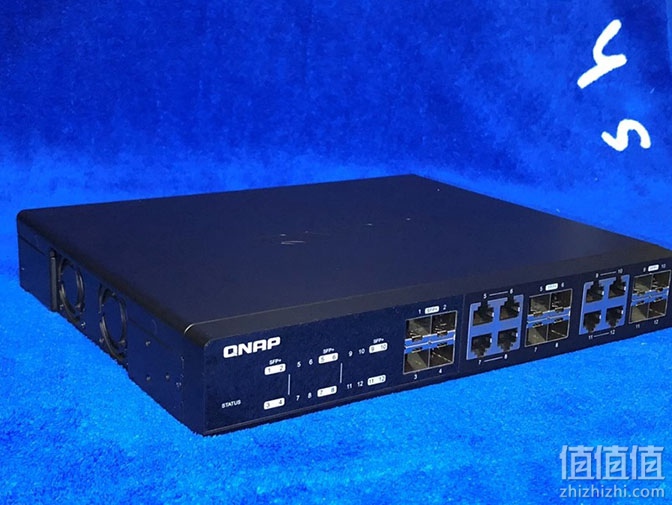

▲正面1-4为10G SFP+孔,5-12为10G SFP+及RJ-45复合式连接孔,速度可达10GbE
▲左侧有两个散热风扇

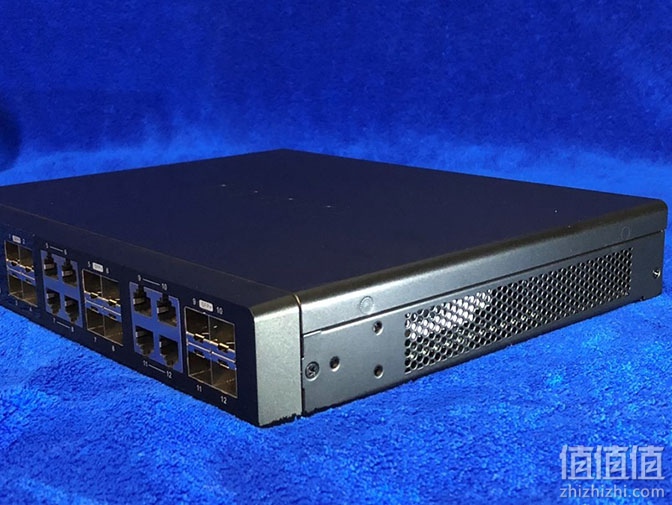

▲右侧则是网装进气孔

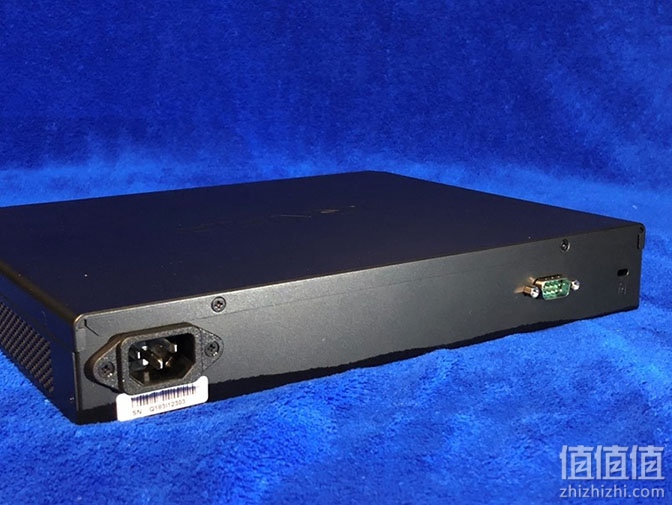

▲背面则为电源输入以及COM连接界面

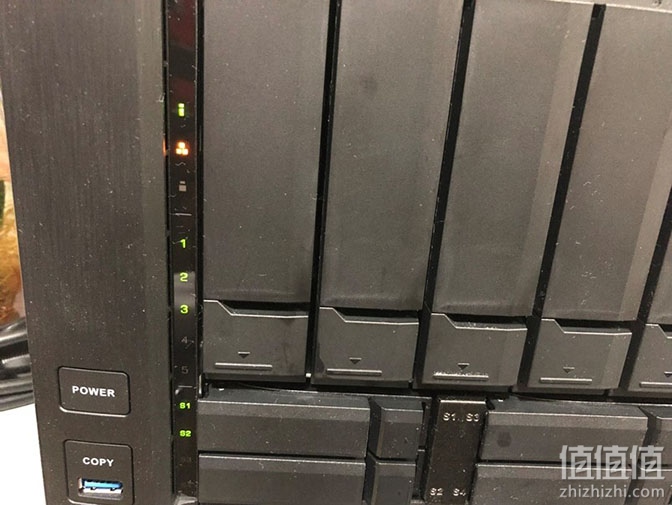

▲NAS按下Power开机之后,电源键右侧就是LED指示灯,上方1-5为3.5英寸插槽指示灯,下方S1-S4则为2.5英寸插槽指示灯,蛮清楚的

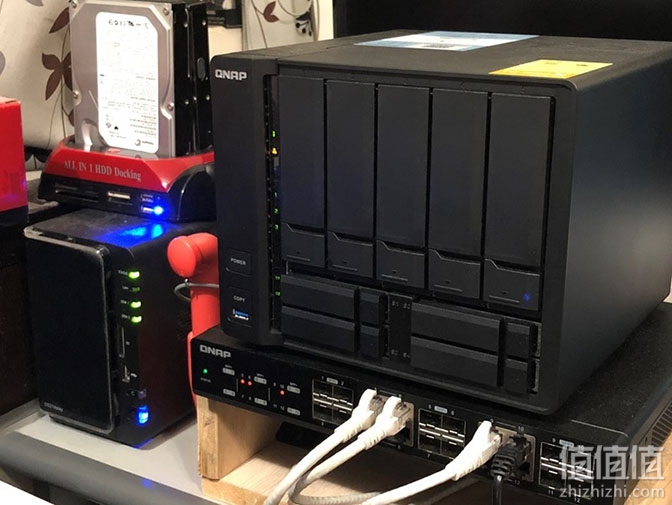

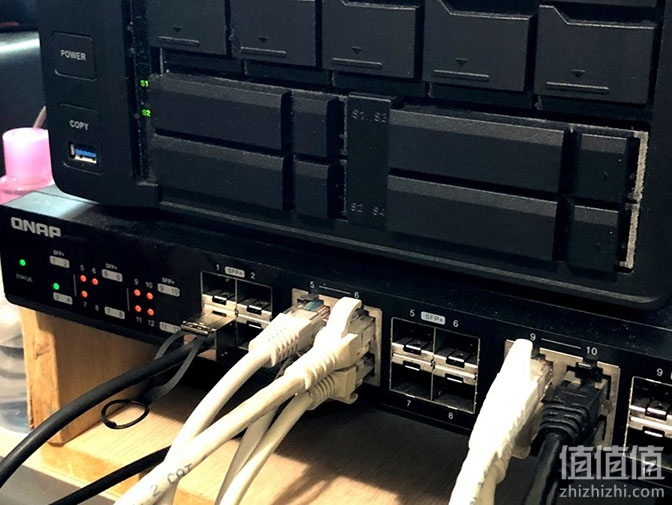

▲将NAS和Switch连接好就都启动啦!

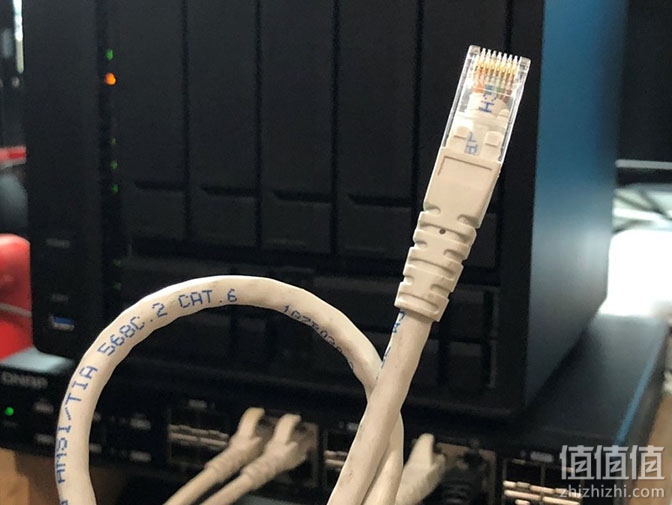

▲另外要注意到,如果想要有10GbE的速度,至少要选用短的Cat6或是Cat6a以上的线材才有办法支持唷!

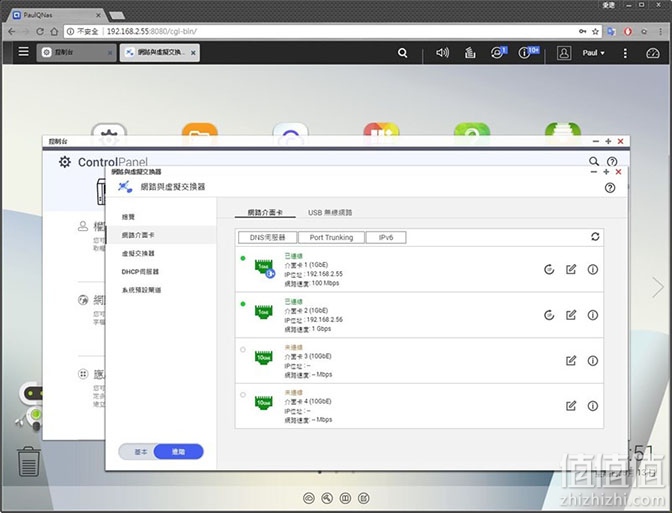

▲不过这时候我突然发现,NAS的接孔SFP+才有支持到10GbE,而我只有RJ45的线,所以我还是只能使用1G的速率……残念。如图所示,界面卡1我接上对外网的小乌龟,因此向下相容到100/10m,而界面卡2只有支持到1G所以跑满1G,而界面卡3、4则是SFP+,但我没有线材,所以没接上。

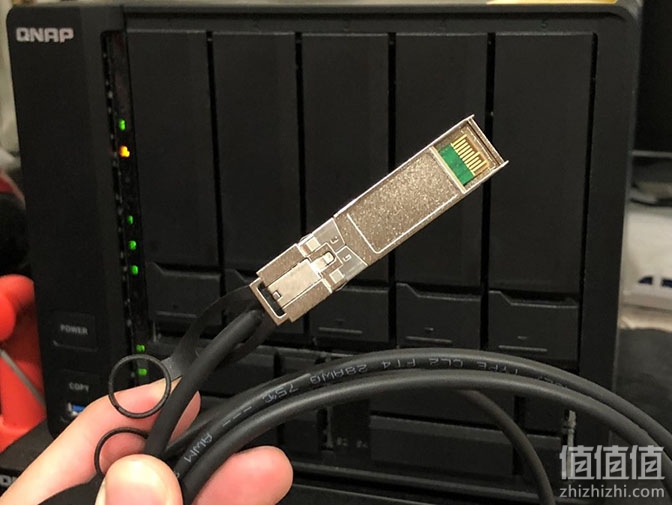

▲网络速度10GbE:秉持着实验的精神,后来我变出一条SFP+的线,终于可以让NAS发挥实力了!
▲网络速度10GbE:立马重整线路,插好插满!这个时候看到指示灯突然发现,NAS有支持10GbE,但是……我的其他设备只有GbE的网卡……囧……所以除了NAS的线是绿灯(10GbE速度),其他都是橘色(10GbE以下速度)

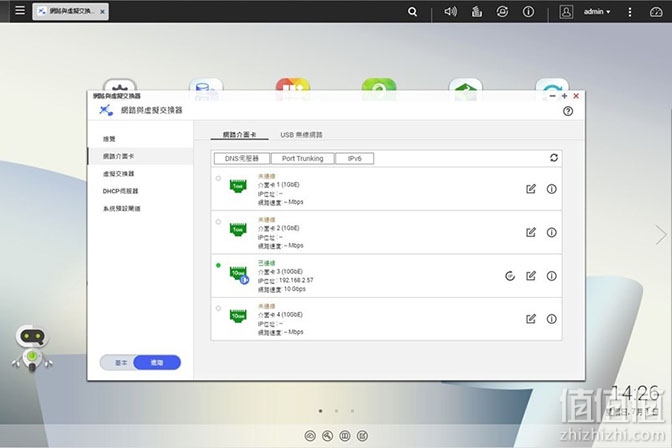

▲网络速度10GbE:从NAS系统已经可以看到线路是10GbE的环境了!
▲其他所有设备同时对NAS读取文件,是一般环境最常使用的状况。而因为其他线路只有GbE,因此NAS向下相容,使的速度仅跑到151MB/s,也算是GbE等级网速的极限了XD。
虽然因为我的其他设备没有10GbE的环境,所以没办法发挥NAS的全速效能。不过没关系,接下来就来看看TS-932X功能有多强大,对于重度使用的家庭、或是工作室、小型办公室等,到底有多方便。不过光是功能的部份就已经相当多了,所以设定的过程就不贴上来了。

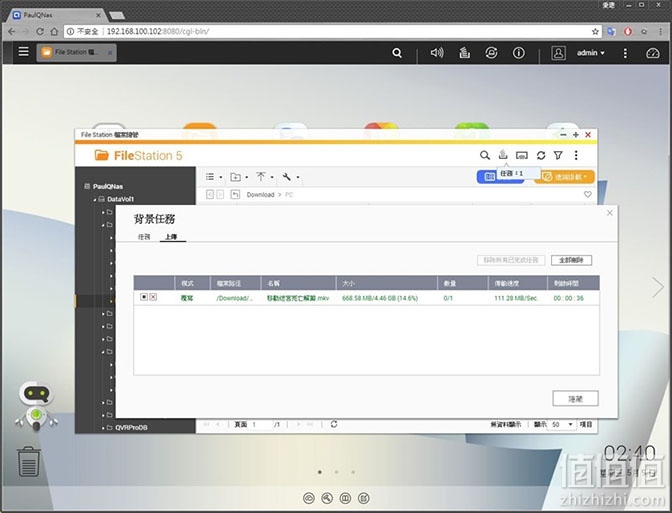

▲上传文件,一般工作中,NAS不外乎就是需要存放大量资料与文件,可以通过网页管理界面的File Station来存取,1GbE的接口可以看到上传速度每秒一百多MB

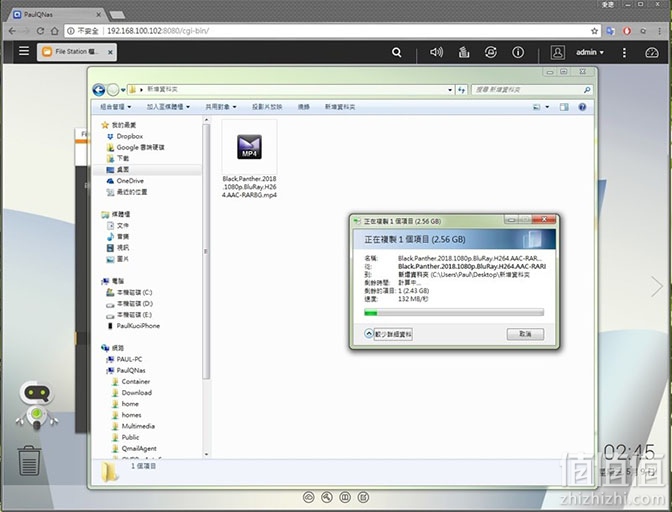

▲下载文件:除了通过网页的控制界面,也可以从Windows电脑本身的文件管理存取,相当方便,复制文件下来也是每秒一百多MB

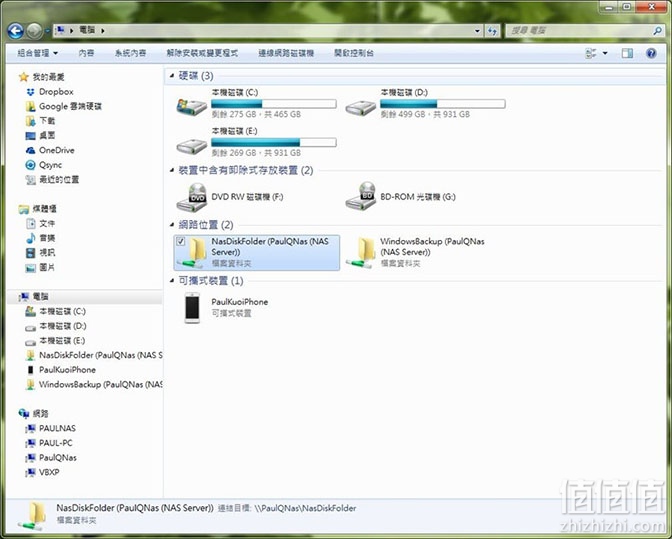

▲网络磁盘空间:另外也可以将NAS的资料夹直接在Windows电脑设为网络位置方便使用 Qfile

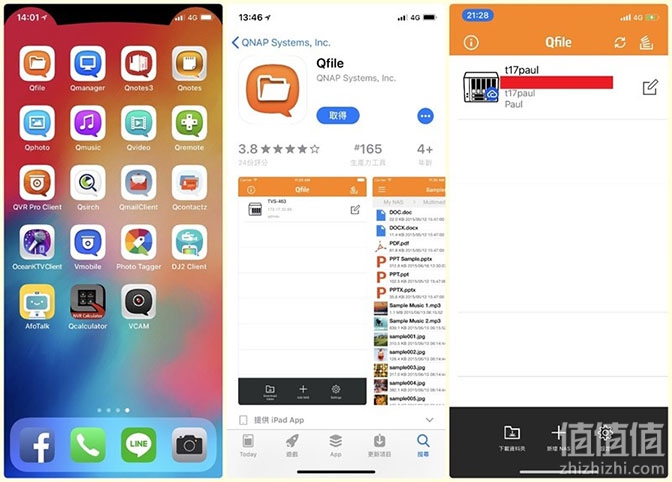

▲Qfile设定,可管理多台NAS
手机也可以下载QNAP的官方APP,有许多款不同功能的APP,而共同点就是打开APP之后首页是设定、选择NAS,如果有多台NAS就可以很方便的做切换
▲Qfile 自动上传功能
Qfile不只有文件存取的功能,还有可以自动上传备份照片等功能,对于手机储存空间、网络空间有限的人,只要通过Qfile设定自动上传,就不须担心空间不足。另外我觉得这个很方便的一点是,像我时常拍完照片马上就要到电脑上处理,有了自动上传就可以不须另外将手机照片取出,就可以通过电脑直接抓取NAS上的照片来编辑了!

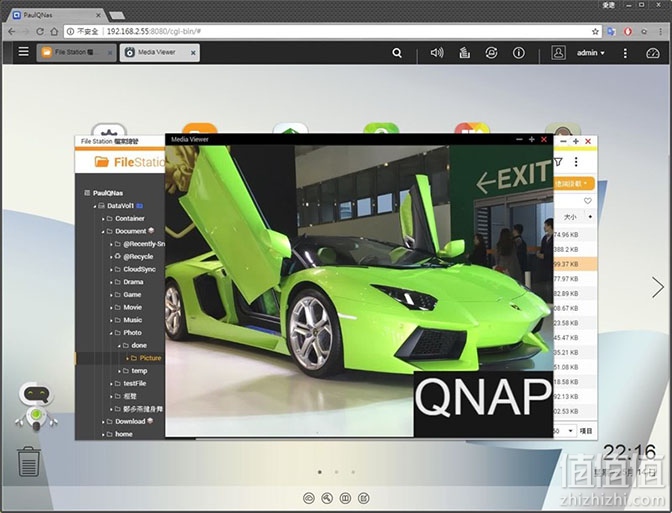

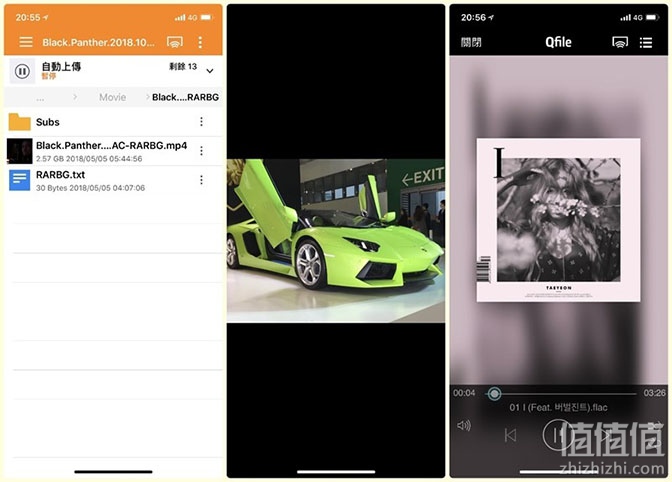

▲Qfile 预览功能
Qfile也有内建预览的功能,不论是照片、音乐、影片、文件,大多都可以直接开启

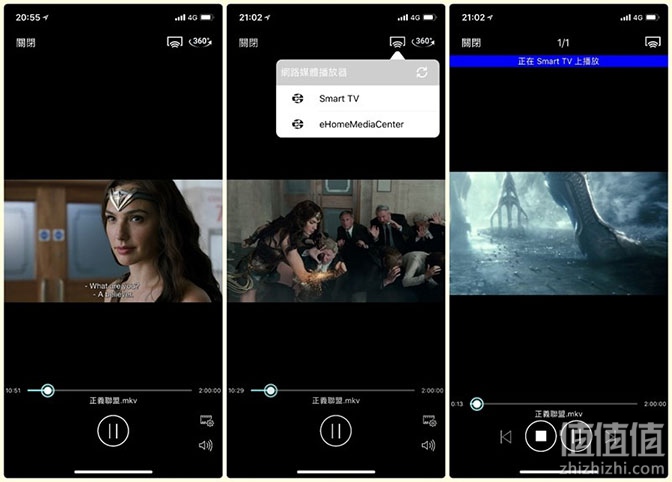

▲Qfile 影音串流
在播放多媒体文件的同时,也可以将其选择串流至电视或是其他装置播放,相当方便!

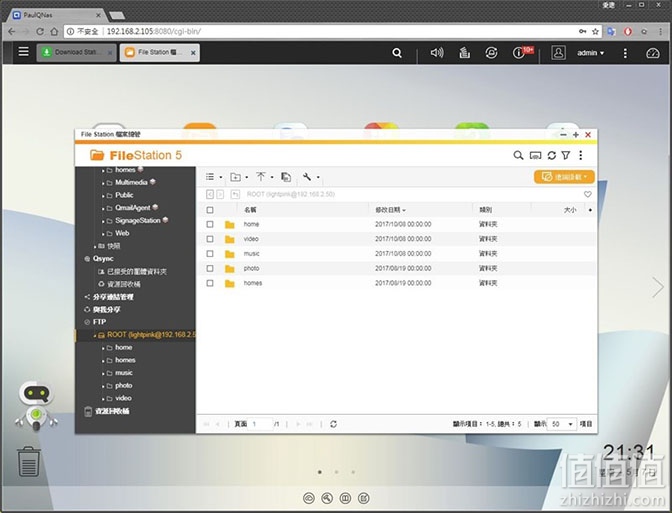

▲挂载外部FTP
当开始大量存取文件之后,接下来就会需要将储存空间尽量能在同一个地方管理,或是分配使用其他地方的空间。而File Station也提供了可以挂载远端空间的功能,像我就直接挂载了原有的FTP Server来方便分享文件XD

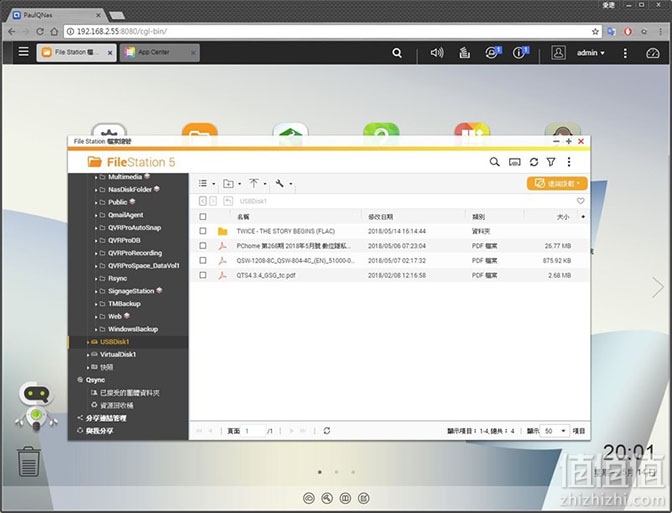

▲外部储存空间
File Station也可以读取行动硬盘、随身盘来等USB外部储存装置。值得一提的是,将手机通过USB连接至NAS,File Station也可以浏览和存取手机上的文件喔。
▲iSCSi远端空间
而最方便的,就是可以设定其他NAS上的空间用iSCSI挂载当作本机空间来做使用!

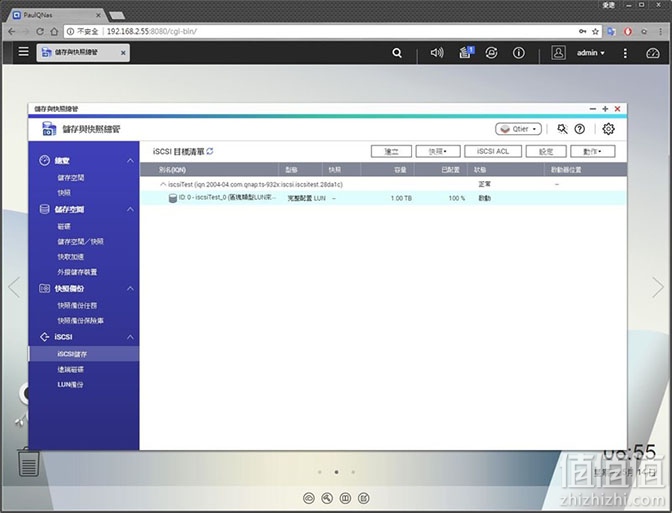

▲iSCSi本地空间
当然也可以将自己的空间分享出去,不过我通常挂载空间是为了方便异地备份XD

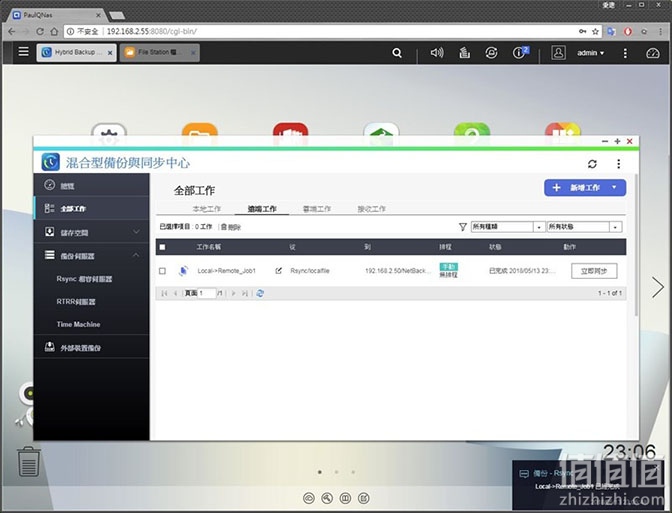

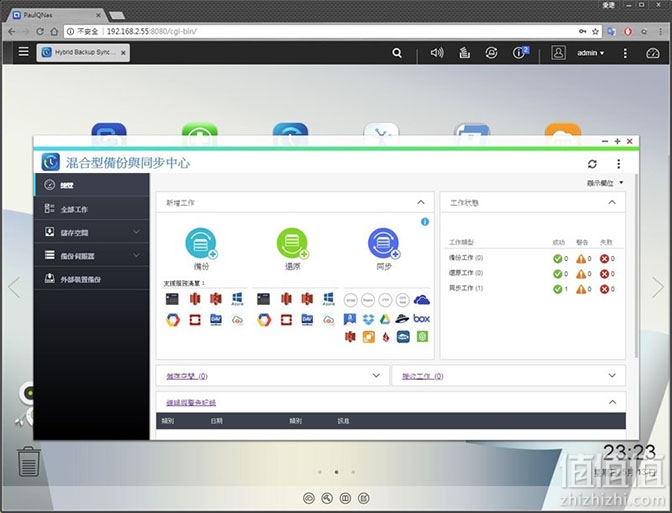

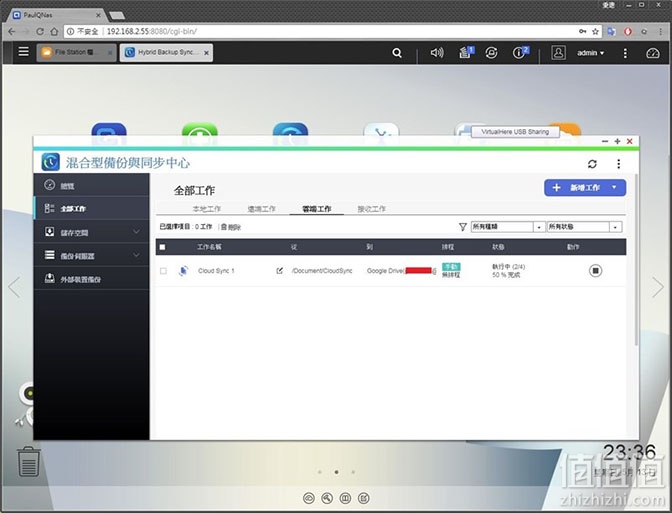

▲Hybrid Backup Sync
有了大量的文件与空间之后,就该来考虑文件备份的问题了。Hybrid Backup Sync整合了空间同步、备份的功能,几乎所有的备份都可以在这里设定与操作,还有丰富的云端空间同步功能喔。
▲Rsync
NAS最常见的备份方式,就是通过Rsync将资料直接备份到另一台NAS

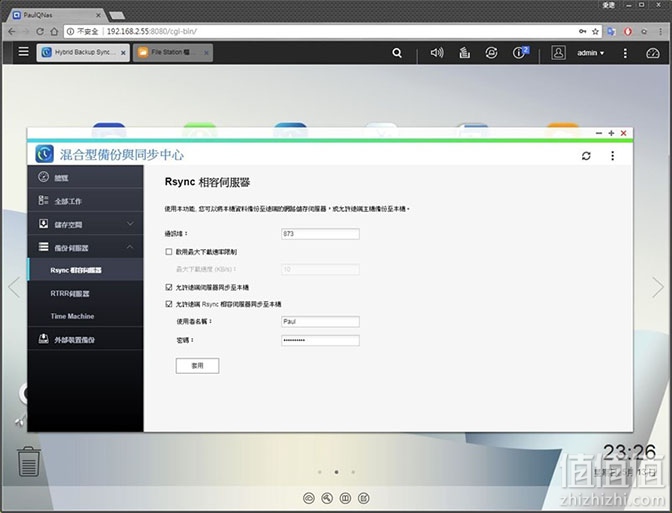

▲Rsync 相容伺服器
当然也可以开启Rsync Server的功能,让其他相容Rsync的伺服器文件备份到本机来

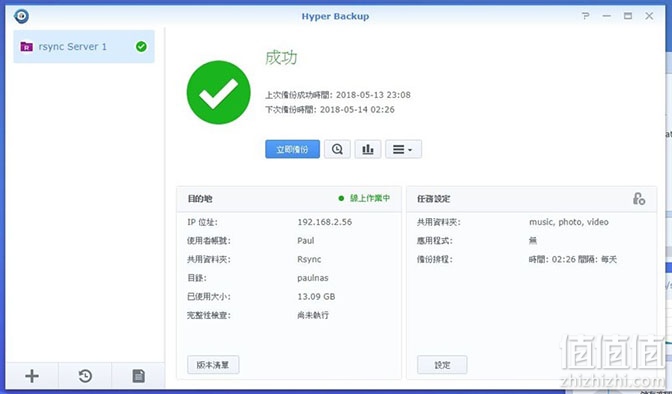

▲Rsync 相容伺服器
即使是其他品牌的机子,只要有支持Rsync都可以相互备份
▲Time Machine
NAS的大容量更常被我拿来备份笔电跟桌机

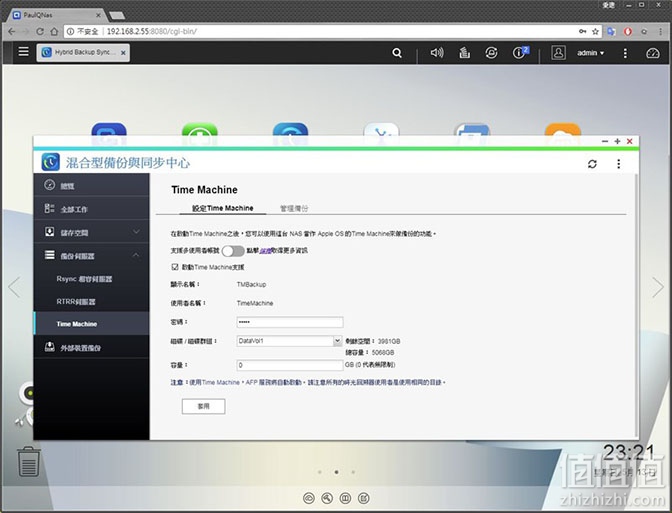

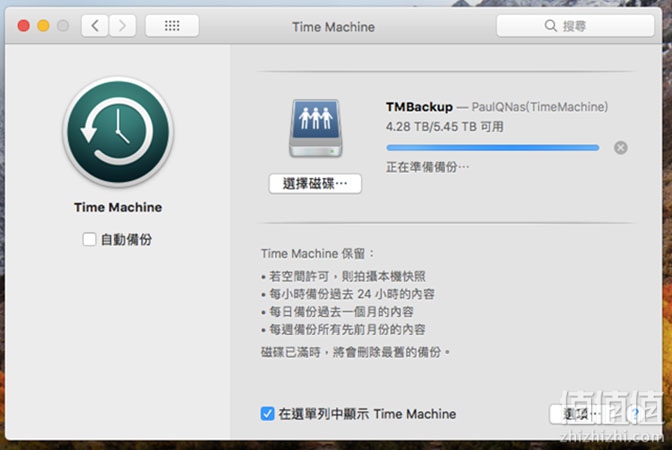

▲Time Machine
只要开启Time Machine就可以让Mac直接进行备份

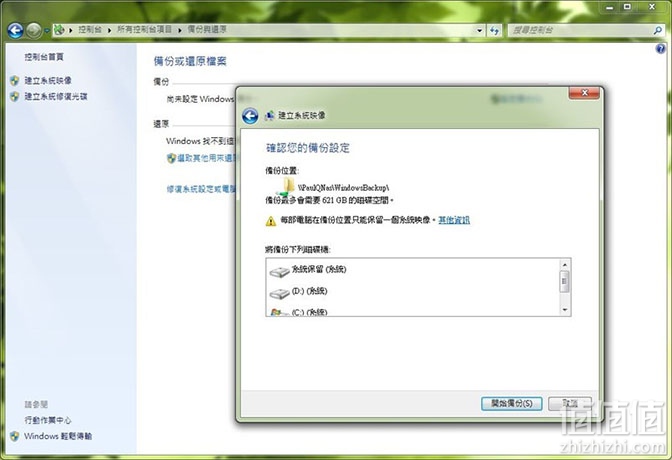

▲Windows备份
而Windows也可以直接将映像档备份到NAS上,不过这是将电脑或是NAS整个系统备份,并非对文件个别做备份。
QNAP有提供免费的NetBak Replicator小工具可以安装在Windows电脑上,就可以将Windows电脑上的文件、多媒体文件、电子邮件或整颗硬盘轻松备份至NAS里

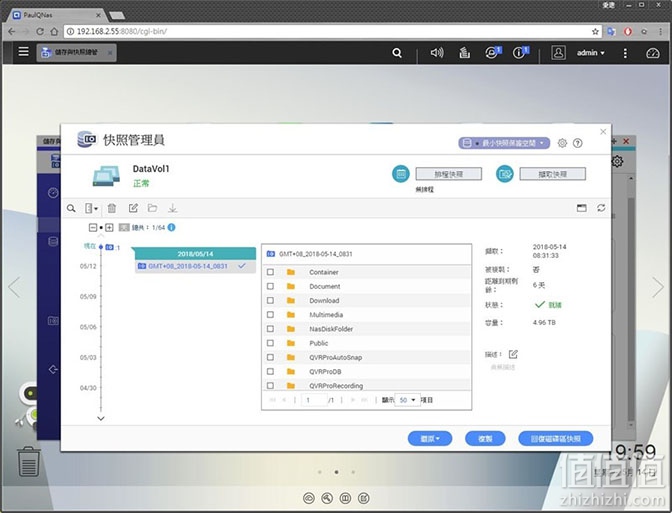

▲文件快照
整个系统备份通常所需时间比较长,而且较占空间。TS-932X提供了快照的功能,可以针对Volume和LUN建立快照文件,不论建立快照或还原,都相当快速。

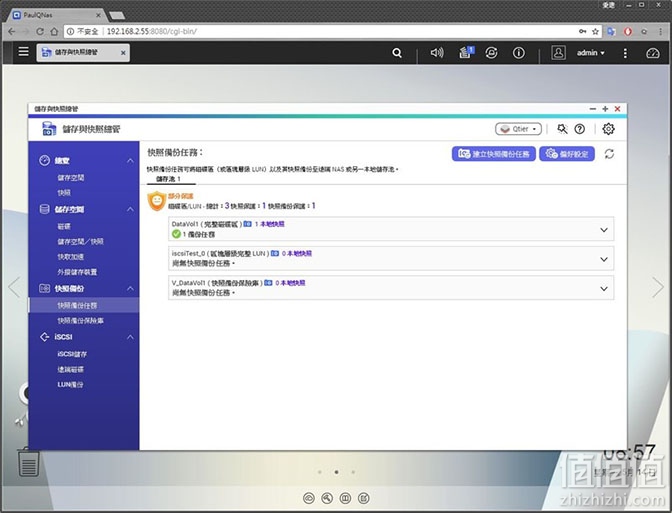

▲快照
整机可支持的最多快照备份数量会依NAS的CPU和内存规格而不同。TS-932X内建8GB内存,最高可以达到256份,不过快照当然仅限于NAS上的资料备份

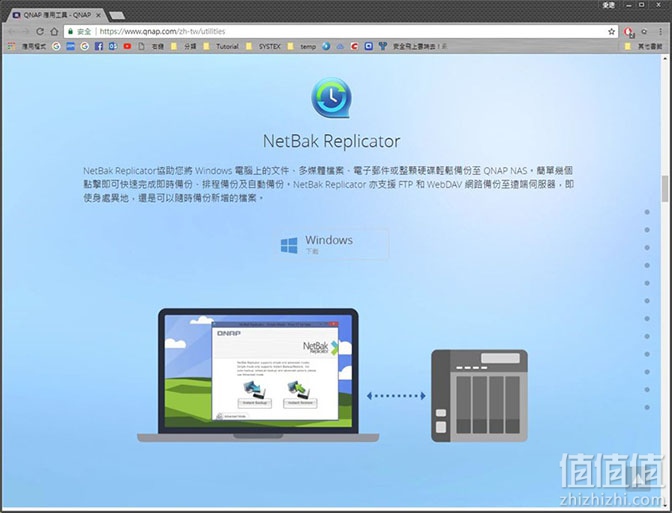

▲NetBak Replicator
如果想要备份Windows电脑的文件可以使用官方的NetBak Replicator小工具,或是使用其他的网络同步工具.
▲Google Drive
Hybrid Backup Sync也提供了常见的云端空间同步的功能,就可以将自己惯用的云端空间文件同步到NAS,因为免费云端往往空间有限

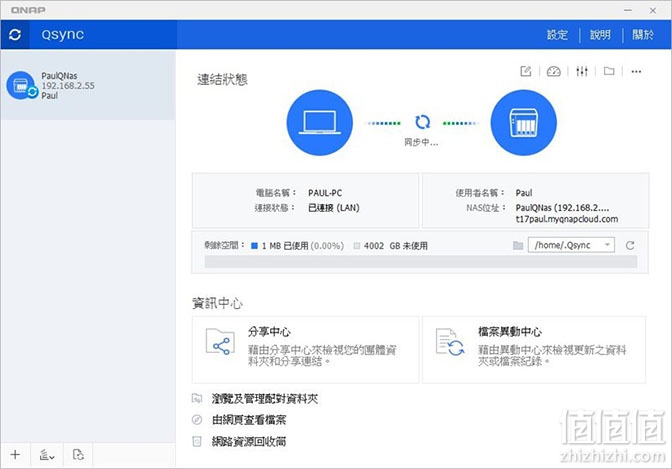

▲Qsync for Windows
QNAP也有提供Qsync同步功能,以NAS作为文件中心,将来自不同电脑、不同装置上的文件同步储存于NAS中

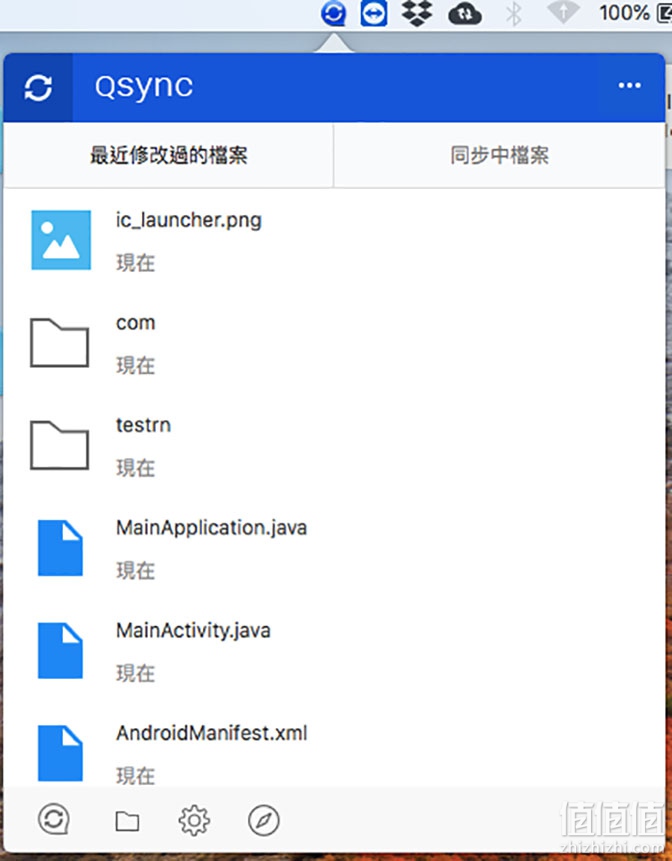

▲Qsync for Mac
在Mac电脑上也可以轻松同步

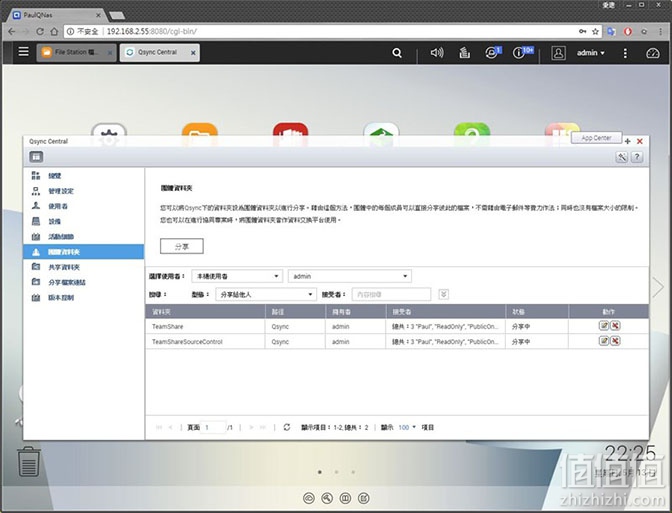

▲Qsync 群组文件共享
除了同步文件的功能,也可以建立团体资料夹与多人共享文件,让团队的工作、共用文件更为方便!

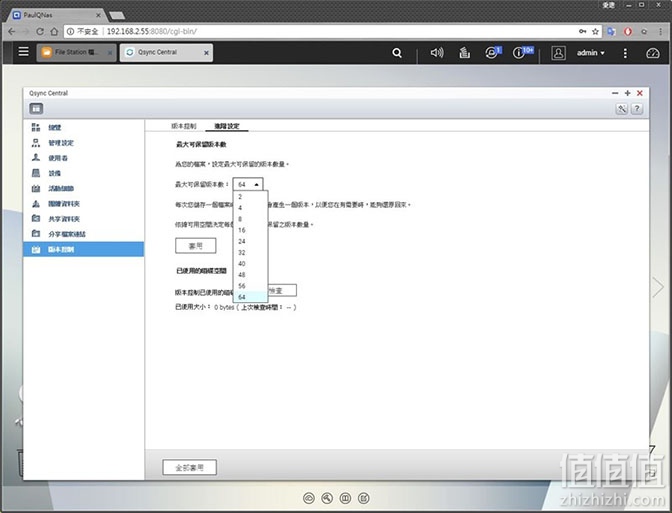

▲Qsync
Qsync针对文件还可以有不同版本的版本控制
固态硬盘攻略好文阅读

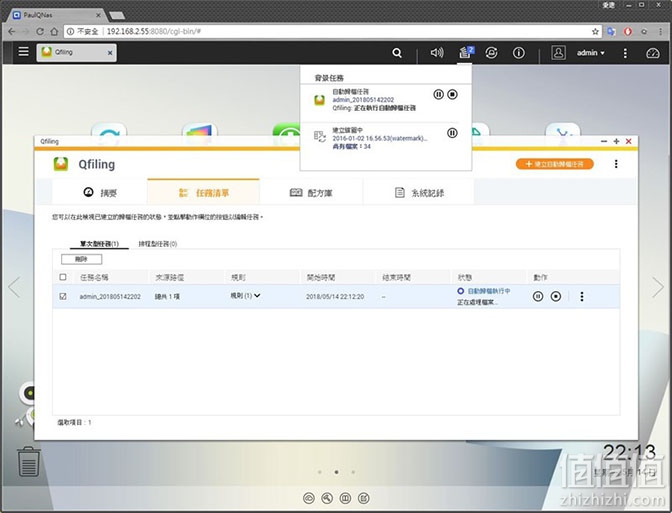

▲Qfiling 智能归档
如果像是摄影玩家、Youtuber,往往会有大量的照片影片,而Qfiling则可以帮助自动化处理文件归档等繁杂的工作。
▲Qfiling 智能归档
设定好来源之后,以图片为例,可以进行自动排程批次增加浮水印

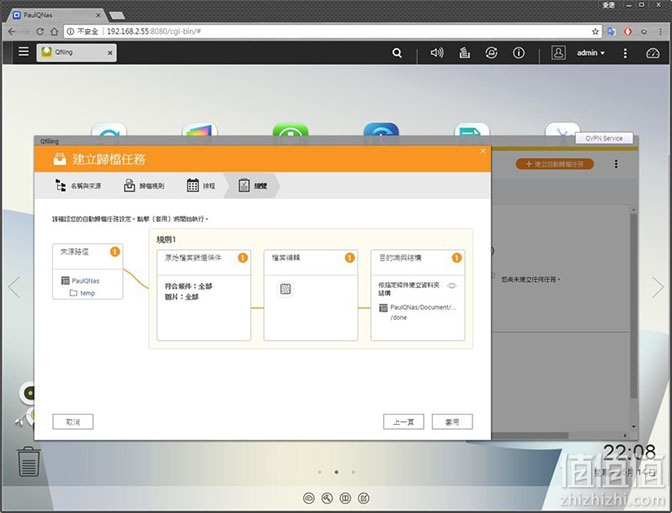

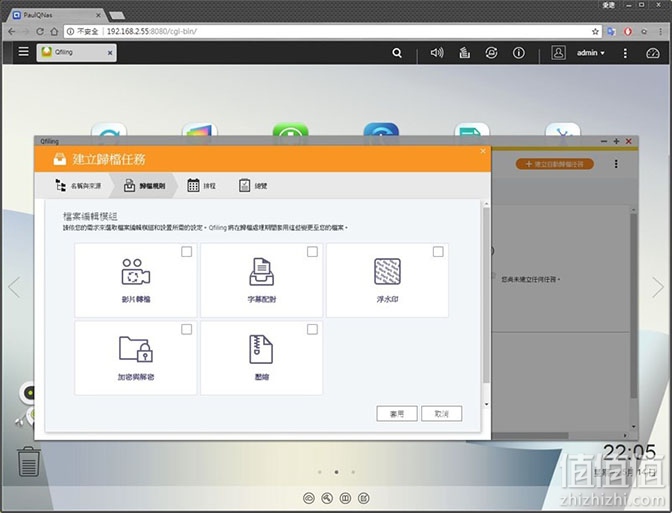

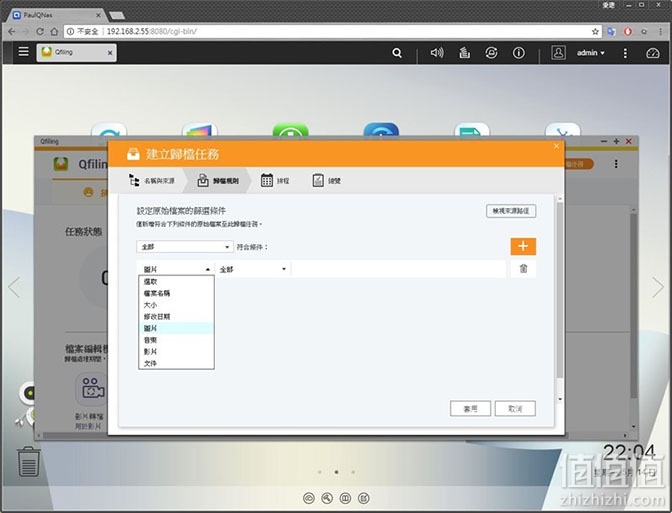

▲Qfiling 智能归档
设定输出位置与输出的方式
▲Qfiling 智能归档
将归档规则设定好之后,直接套用即可运行
▲Qfiling 智能归档
完成之后检视文件,就已经都加好浮水印啦XD
▲Qfiling 智能归档
然而针对不同的文件、需求可以设定不同的归档方式,另外也有范本配方可以做参考

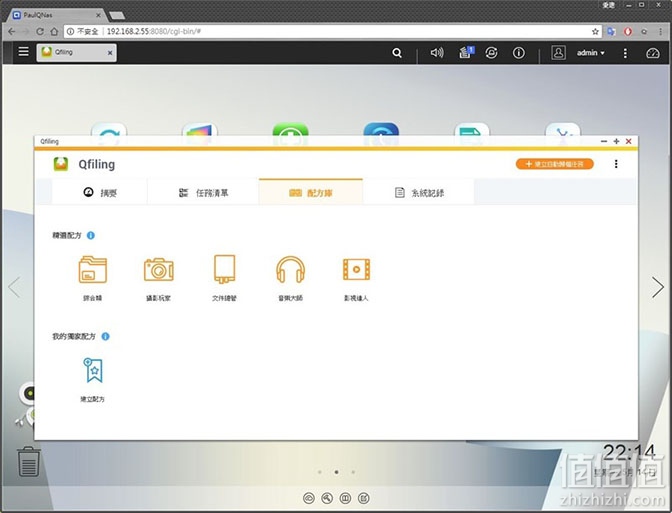

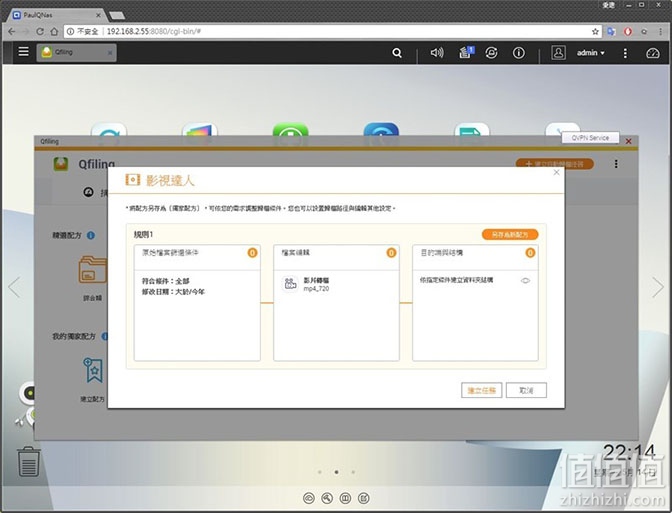

▲Qfiling 智能归档
例如给影片达人的配方,可以做转档处理,完全自动化

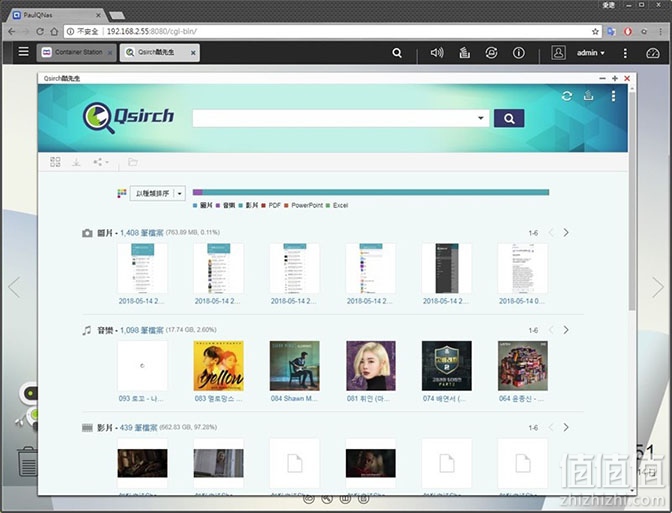

▲Qsirch 全文检索
当有了海量的文件,对于文件的管理相对麻烦许多,而想要找一个文件可能都是大海捞针。Qsirch全文检索搜寻工具可让我们快速找到所需文件,还会将文件进行索引,把资讯都记录下来,接着要寻找的时候就可以更容易的找到

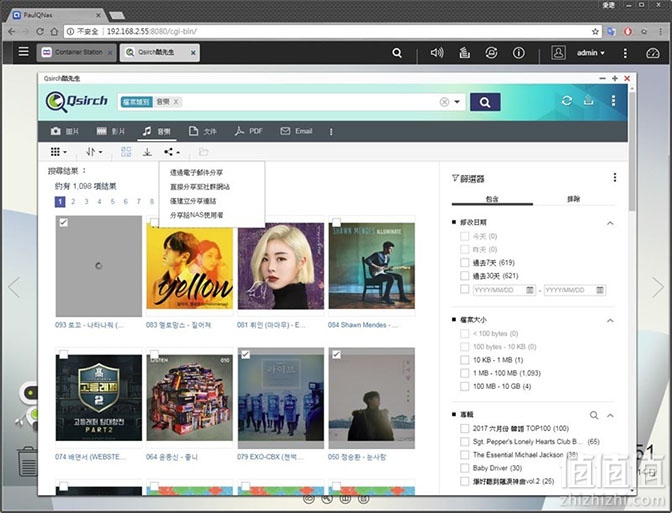

▲Qsirch 找档后即时分享
除了搜寻功能,也整合了分享功能在这边,让我们搜寻到文件后就可以立即分享。而搜寻不仅可以通过档名、位置,对于不同的文件内容有提供更细部的搜寻条件

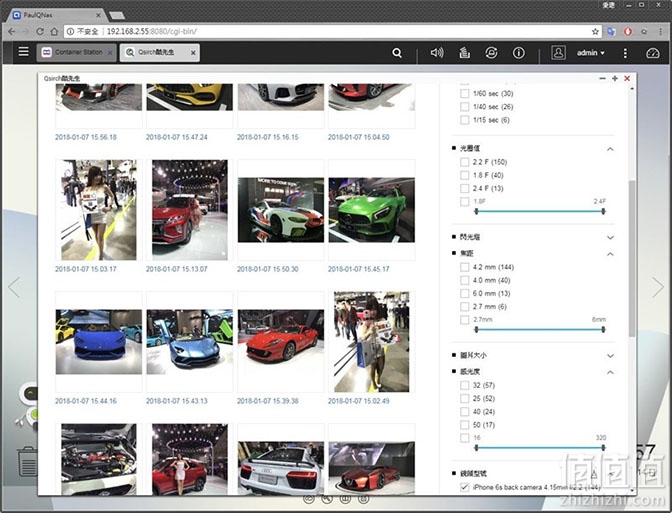

▲Qsirch 精准搜寻
例如,搜寻照片还可以设定快门值、光圈值、焦距、感光度、镜头型号,能搜寻的项目非常多元,功能真的很强阿!!!

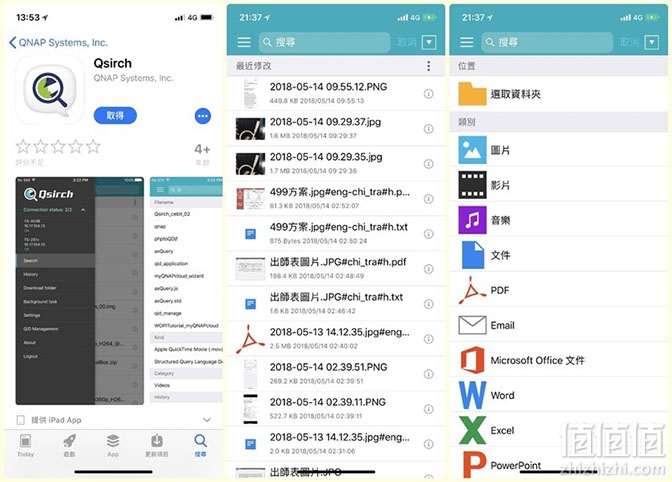

▲Qsirch 应用程序
Qsirch也有APP版,在行动装置一样享有如此强大的文件搜寻功能!

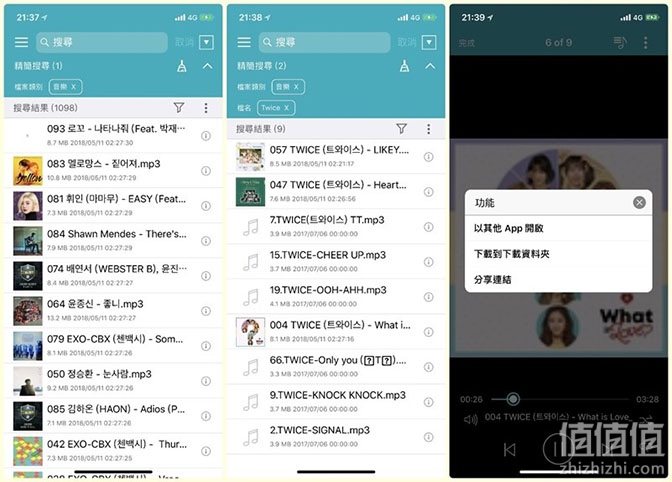

▲Qsirch 应用程序
除了文件搜寻以外,也包含了基本的检视、分享等功能

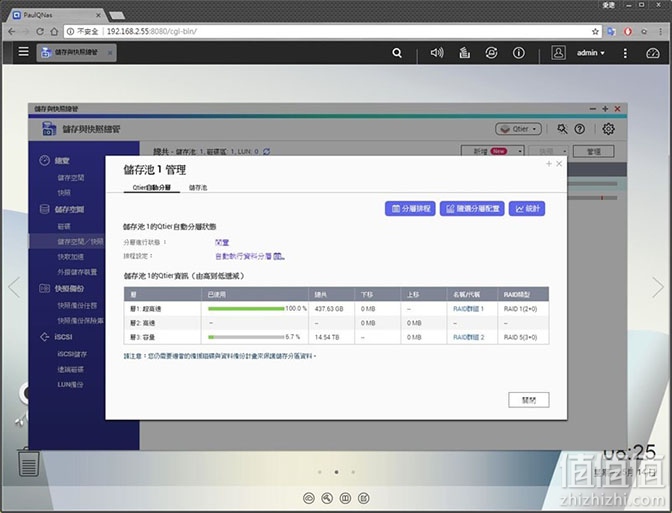

▲Qtier 自动分层储存
飞快的搜寻功能让我们能在短时间内找到想要的资料,但是在大量的文件里,常用的文件总是少数。因此Qtier功能就是将热资料/常用资料放置于SSD,而将冷资料/较不常用的资料放置于HDD,让常用的文件有SSD较高的存取速度,让拥有大容量的HDD储存其他文件,有点类似Intel的Optane技术。

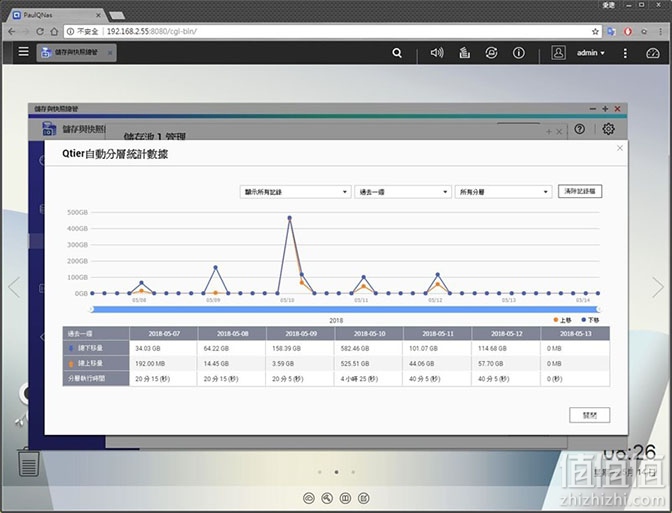

▲Qtier 自动分层储存
Qtier分层可以自行调整处理分层所要执行的时间,以及哪些资料夹需要做分层
▲Qtier 显示于File Station
如图,资料夹右方有小图示的就是有开启分层功能,而也可以自行调整该资料夹是否需要开启分层功能
固态硬盘攻略好文阅读

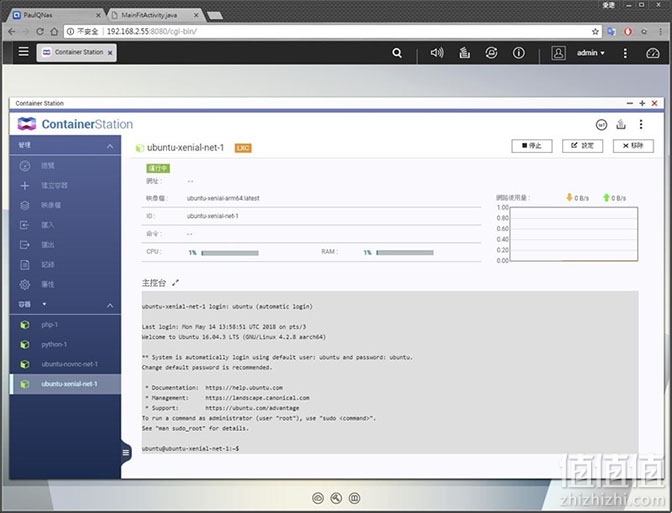

▲Container Station软体容器工作站
Container Station是QNAP NAS上的容器应用,其中整合了Docker与LXC轻量级虚拟技术,有用过得都知道,对于环境的部署相当方便
▲Container Station软体容器工作站
从推荐的地方安装好即可开始使用

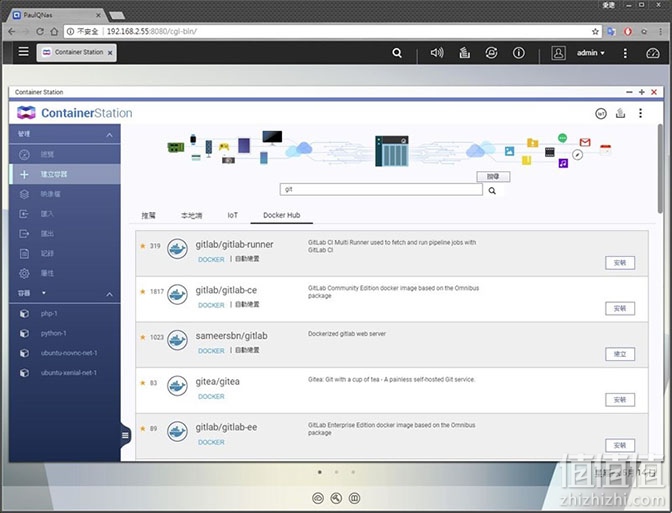

▲Container Station软体容器工作站
也可以自行搜寻第三方Docker Hub上的Image来使用

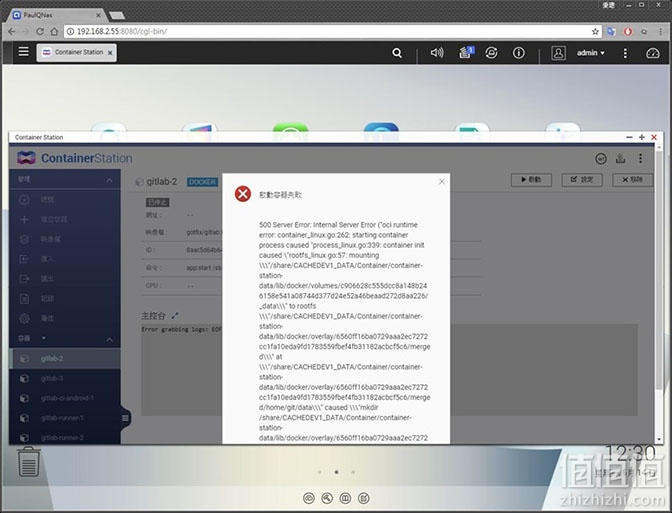

▲Container Station软体容器工作站
但是毕竟是第三方,所以可能会遇到一些问题,我本来是想安装Gitlab,一方面可以把NAS当作Source Control的Server,另一方面可以跑Runner做自动化测试,结果可能因为TS-932X硬体的关系所以这个第三方装不起来,有点可惜

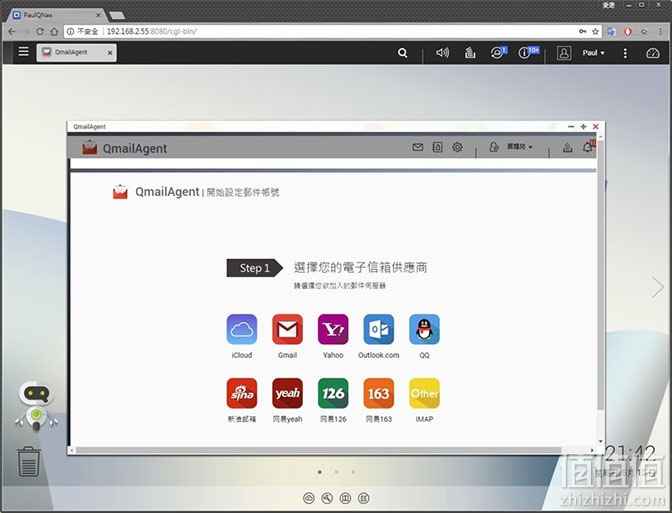

▲QmailAgent
一般公司通常Email的空间也是有限,而QmailAgent可以整合多组Email帐号,并且存在NAS中,就不须担心空间不足的问题,又可以在同一界面统一管理

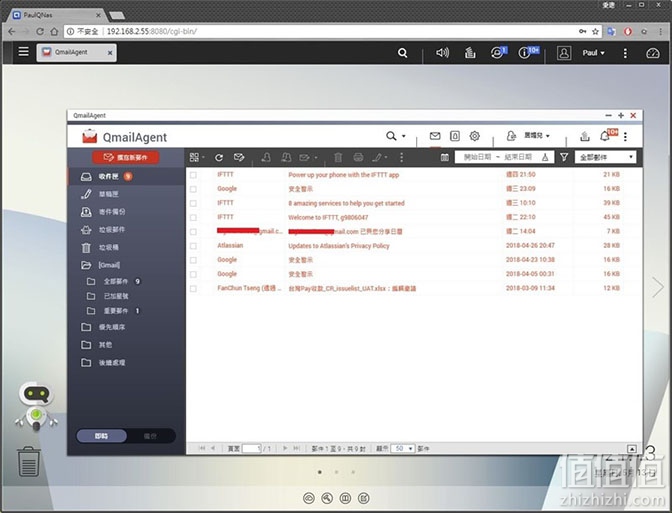

▲QmailAgent
通过NAS界面就可以存取所有的Email帐号和邮件

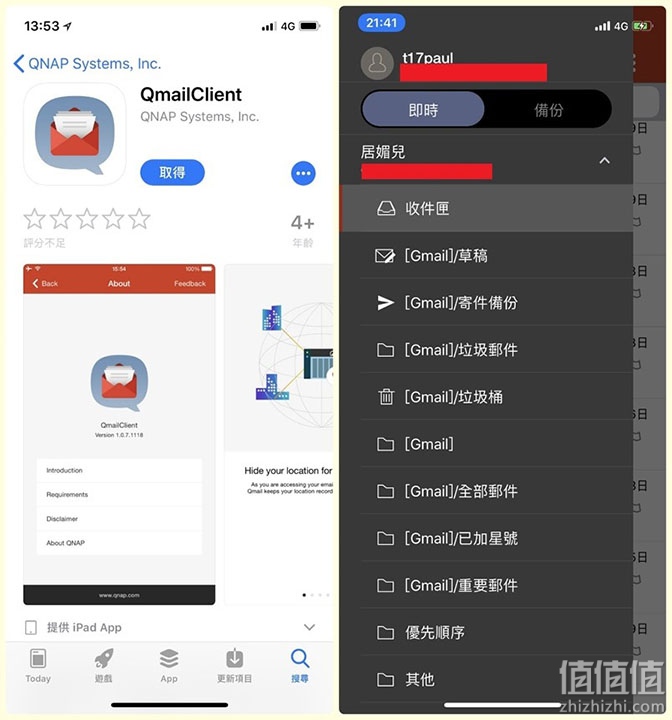

▲QmailClient
QmailAgent服务也有APP可以搭配使用,所以即使人在外面也不用担心无法收发Email

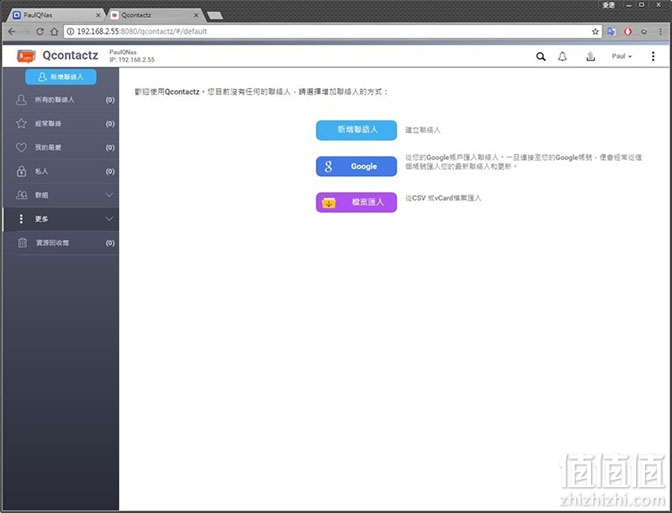

▲Qcontactz
Qcontactz是联络人管理工具,可以集中储存和管理所有亲朋好友及工作伙伴的联络资讯,也可以搭配QmailAgent,让QmailAgent从中选取收件人

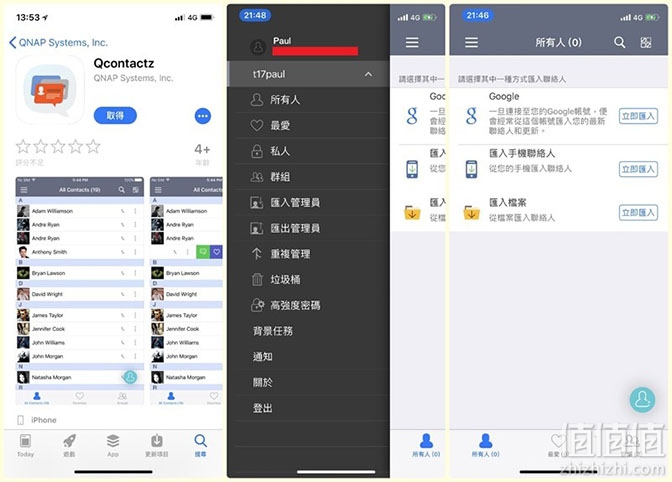

▲Qcontactz 应用程序
而Qcontactz也有APP可以同步手机上联络清单唷

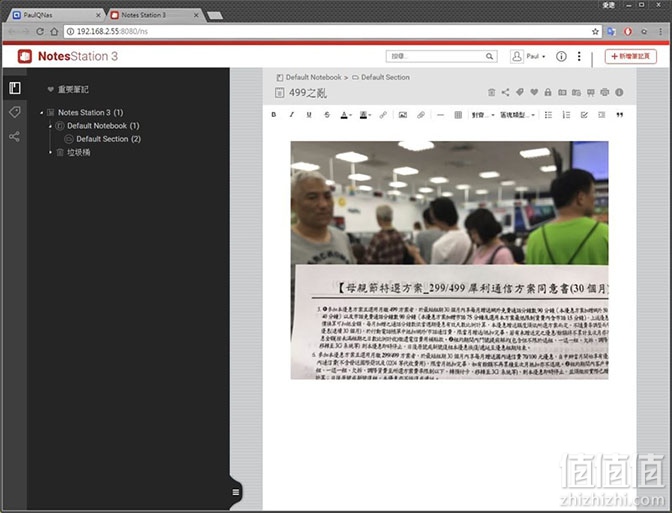

▲Notes Station3私有云笔记
Notes Station3云端笔记本也拥有类似Google Docs的协作功能与Evernote的笔记服务,可以编辑图文、代办清单、加入标签等,还可以多人协作与分享

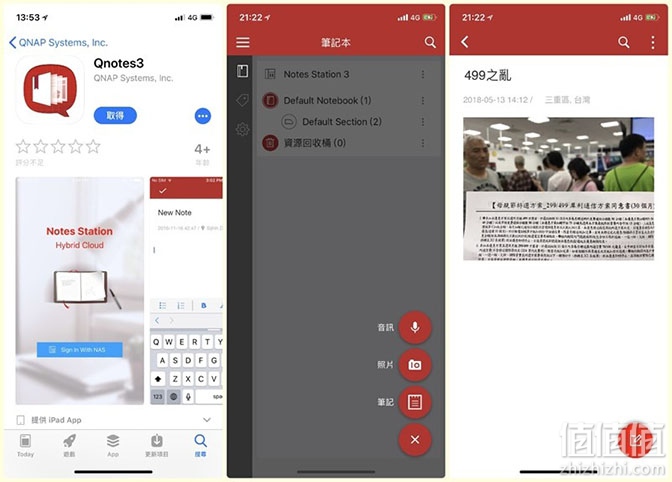

▲Notes Station3应用程序
搭配Notes Station3的APP就可以随时纪录,也会同步到NAS
▲Notes Station3私有云笔记
在NAS上就可以马上针对同一个笔记继续进行编辑、管理或是分享

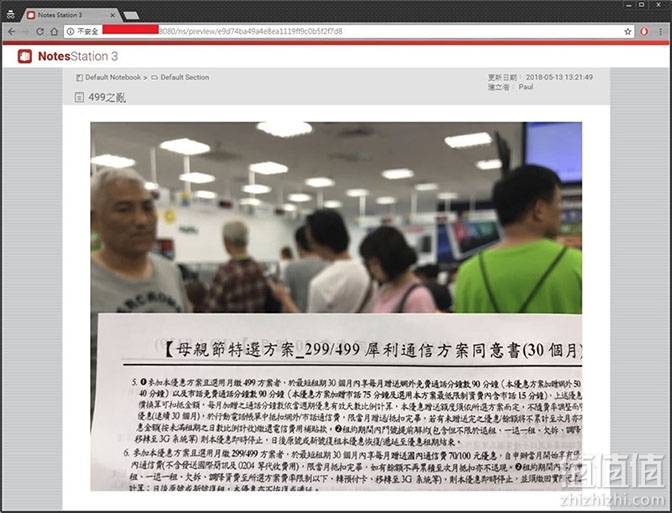

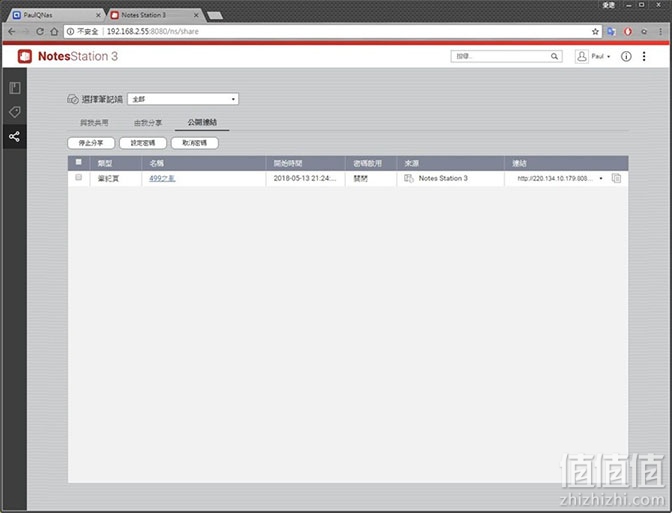

▲Notes Station3私有云笔记
分享到外网设定为公开的话,大家都可以浏览笔记的内容

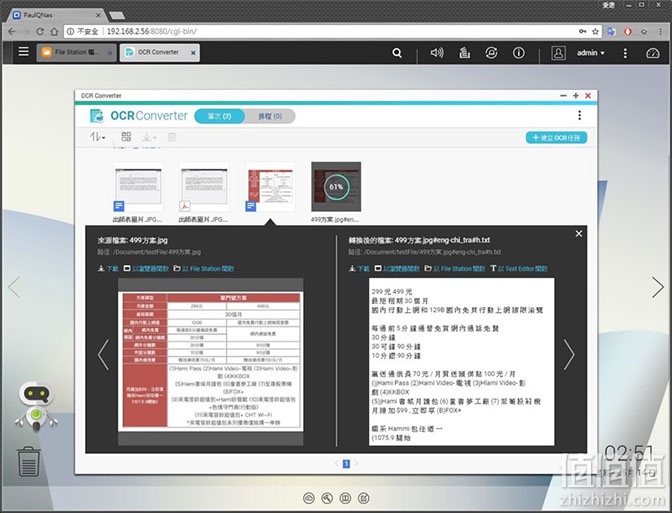

▲OCR Converter
OCR Converter主要是进行图片文字转换,可以将图片中的文字萃取出来

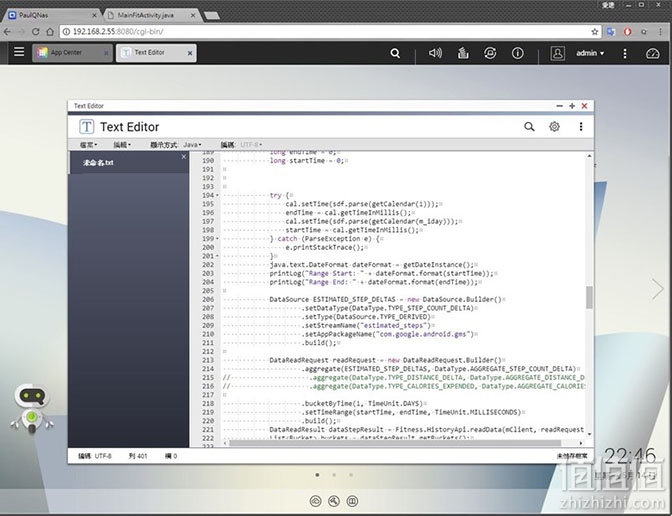

▲Text Editor
Text Editor是基本的文字编辑器,不过有提供针对不同的Code显示对应的风格

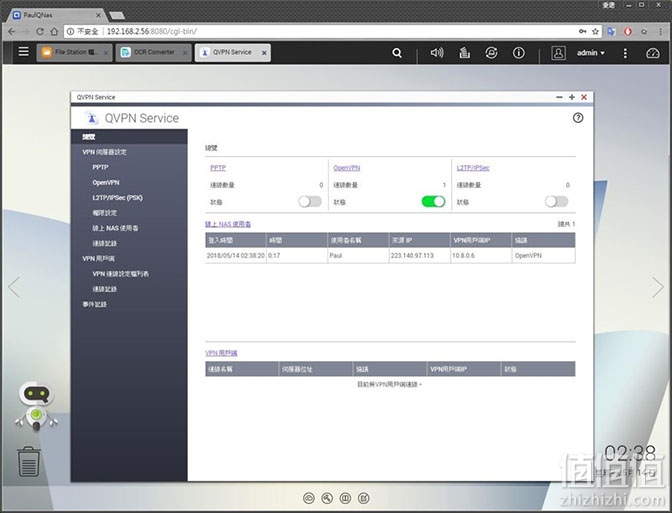

▲QVPN
VPN的功能相信大家都不陌生,只要公司网络有档某些port或是连线,甚至在大陆想要翻墙,VPN是一个很方便的工具,而QTS当然也内建了VPN的Server

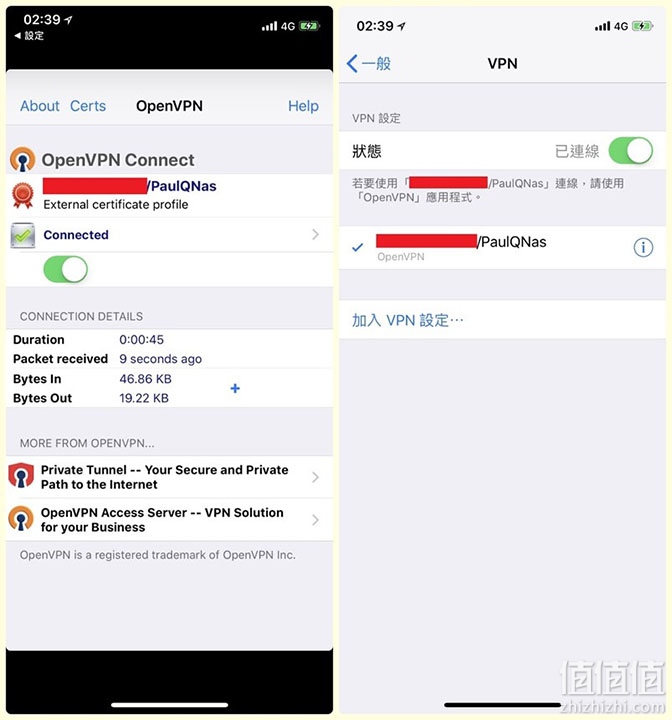

▲QVPN
开启Server功能后就可以开始使用啦,用iPhone也可以轻松连上

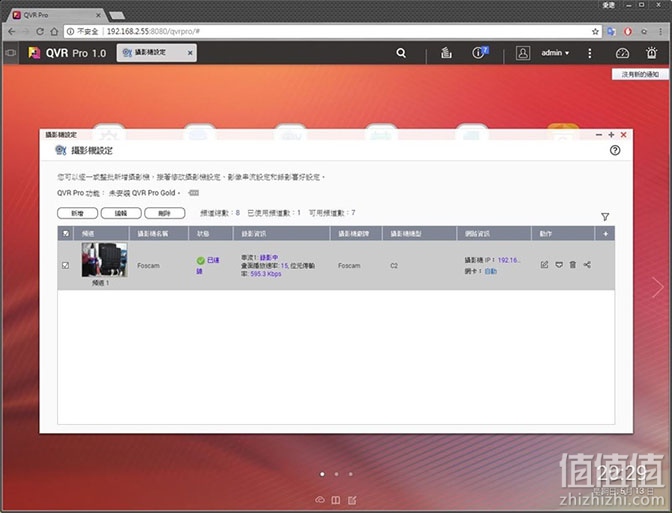

▲QVR Pro影像监控管理
QVR Pro是整合网络摄影机的安全监控管理系统,可以让网络摄影机的画面传到NAS上进行影像监控管理。支持的摄影机频道会因为不同的NAS机种而有所不同。TS-932X则提供免费8个摄影机频道,另外可购买授权,将摄影机频道总数扩充到16路,就是可以同时管理16个摄影机画面的意思!

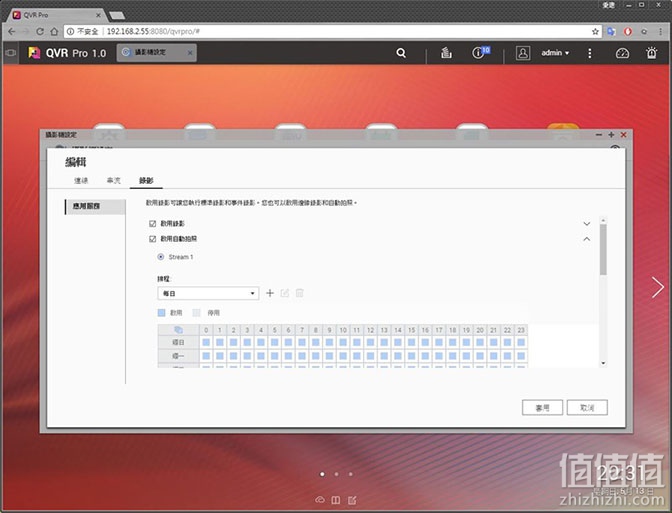

▲QVR Pro影像监控管理
可以开启录影功能,当作24小时监视器
▲QVR Pro影像监控管理
除了录影跟排程以外,也可以侦测事件的发生

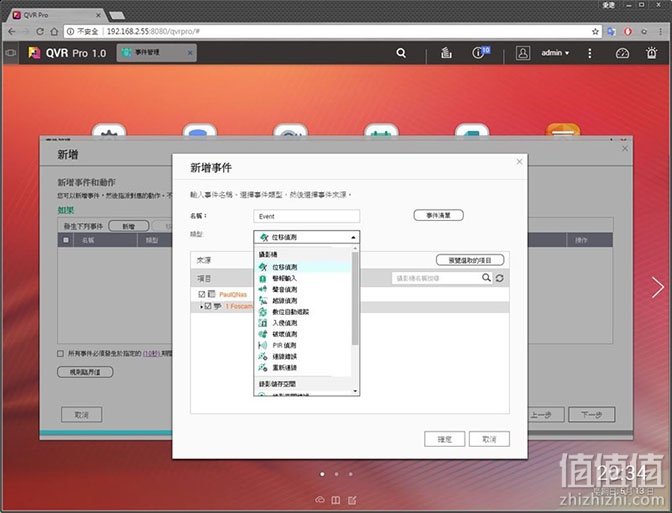

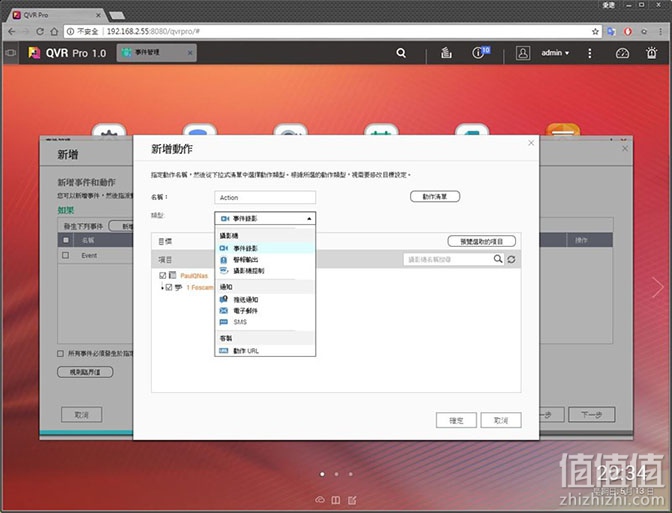

▲QVR Pro影像监控管理
甚至可以针对事件写脚本,以及对应的处理逻辑

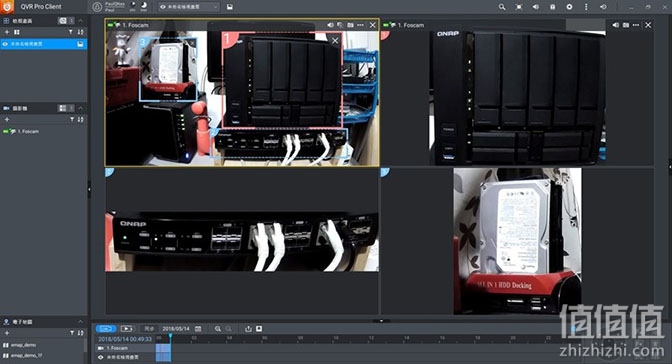

▲QVR Pro Client用户端软体

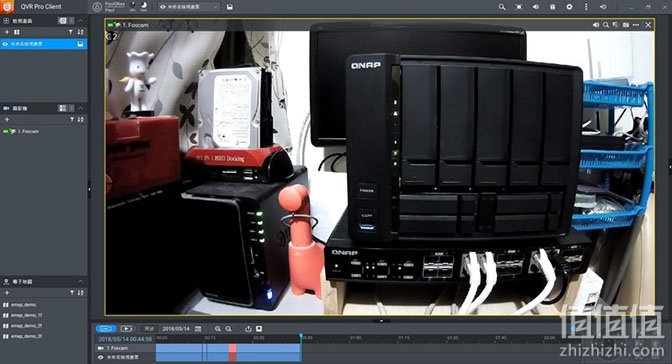

在Windows和Mac电脑上也可以安装QVR Pro Client软体,可以看到即时监控画面跟回放,也可以同时看多个摄影机
▲QVR Pro Client用户端软体
而在单一摄影机画面,也可以切出多个感兴趣的区域局部放大,观看更清楚的画面和细节

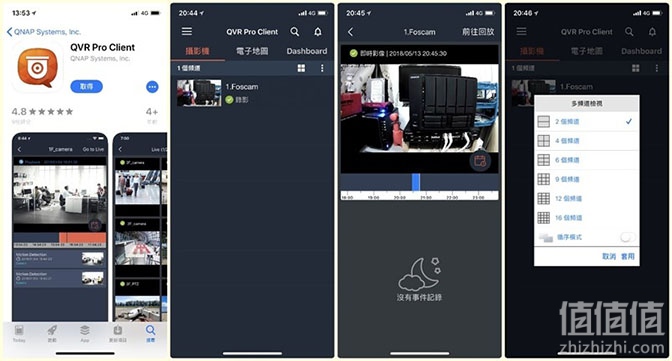

▲QVR Pro Client应用程序
QV Pro也有APP版,随时可以远端监看,真的整合的相当方便!

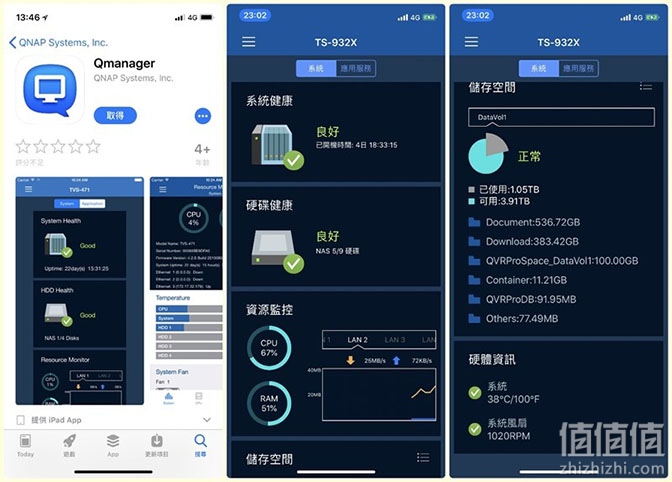

▲Qmanager 应用程序
Qmanager则是对于NAS的操作与资源的监看

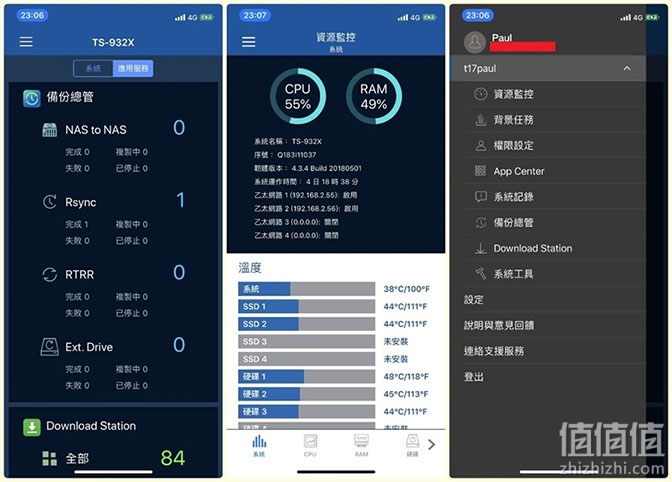

▲Qmanager 应用程序
详尽的列出硬体资料以外,还有应用服务的使用状况

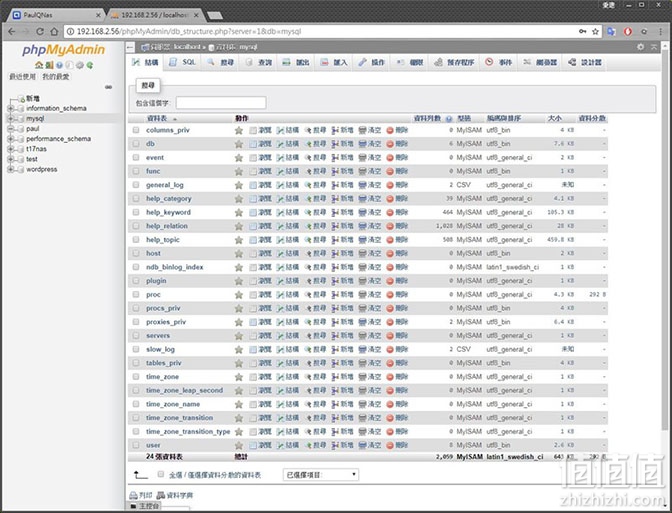

▲phpMyAdmin
phpMyAdmin是DB的管理界面,方便进行DB的控管,如果有设定网页伺服器就会很常使用

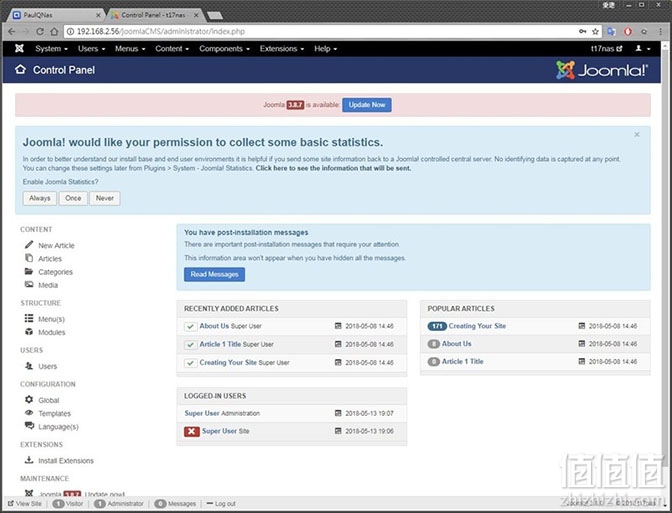

▲Joomla
Joomla是内容网站的管理界面,方便管理网站。NAS本身其实就含有Web Server,也可以直接在Web资料夹修改建立

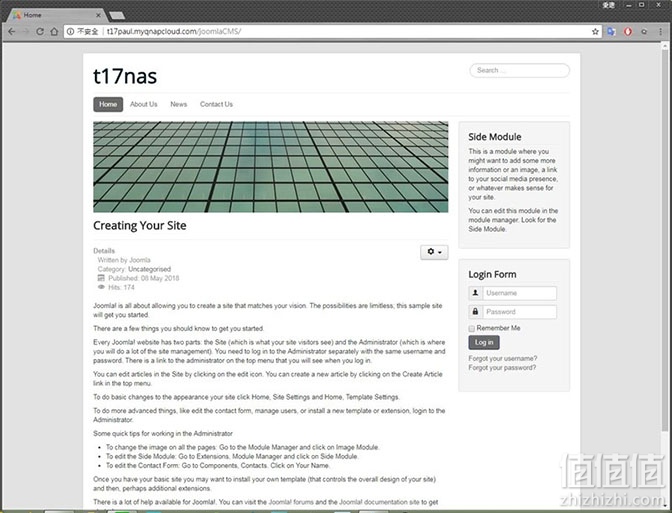

▲Joomla
Joomla基本上不需要技术就可以建立一个简单的网站

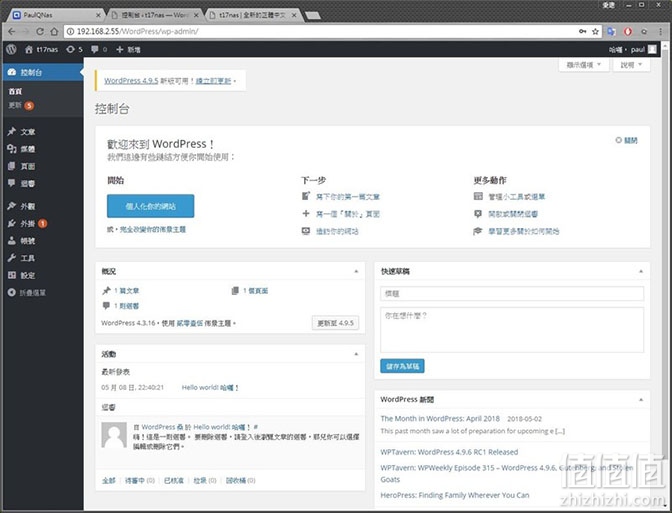

▲WordPress
WordPress是一个部落格的建立与管理,只要把对应的资料填好,就可以建立好一个部落格的伺服器

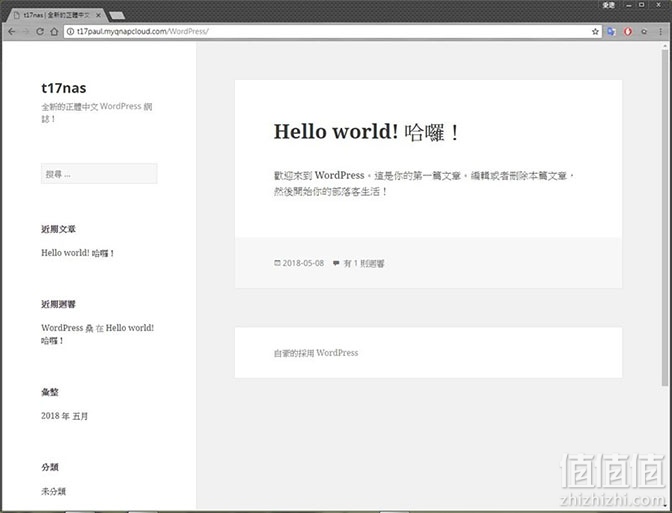

▲WordPress
接下来就是只要维护文章内容就可以啰。

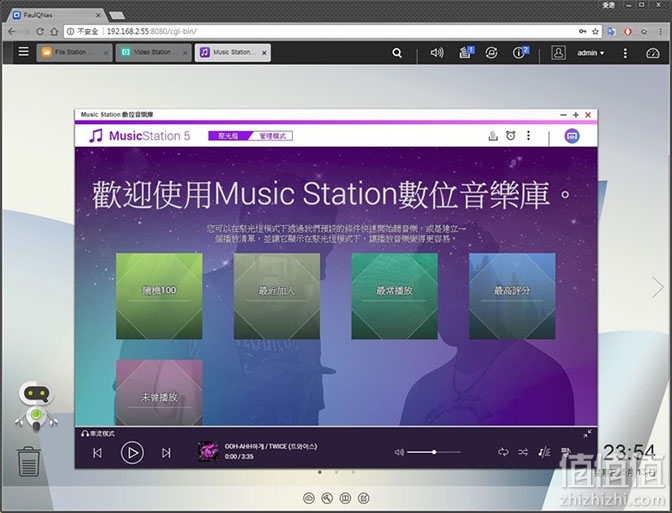

▲Music Station
Music Station可集中管理NAS上的音乐文件,并且有使用习惯统计

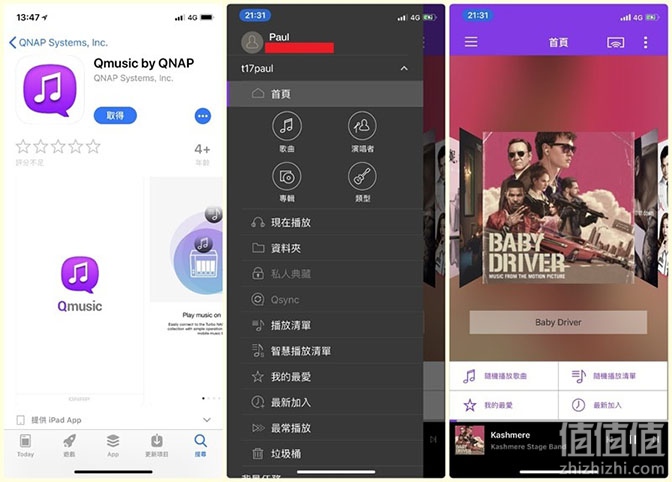

▲Qmusic 应用程序
在手机上安装Qmusic,不论在哪里都可以连回家里的NAS听音乐,就可以省下手机的储存空间喔。

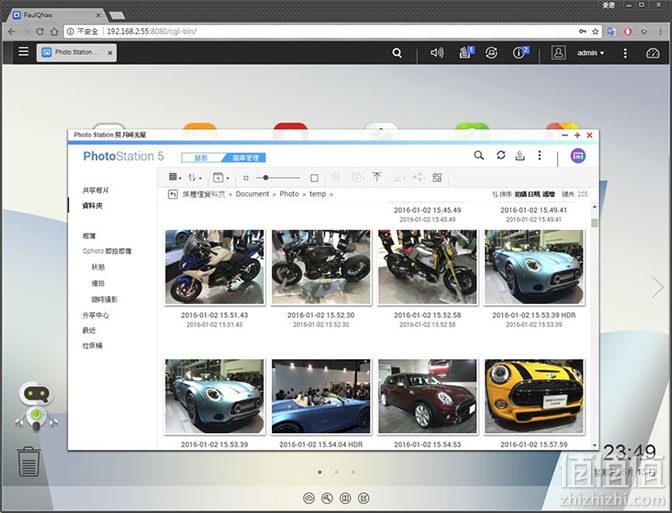

▲Photo Station
Photo Station针对图片、照片进行管理,上传照片、建立相簿、变换浏览方式、分享照片给亲朋好友都非常容易

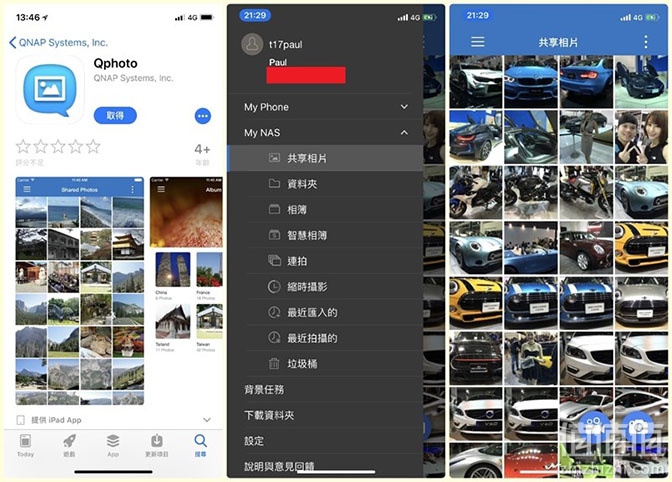

▲Qphoto 应用程序
用Qphoto APP,还可以直接拍照、录影上传至NAS中

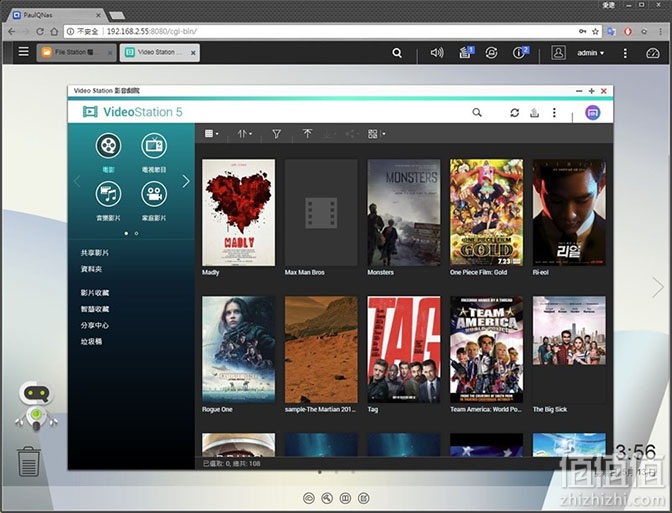

▲Video Station
Video Station可对影片档进行管理。在电影的页面,也会自动从网络上取得影片的相关资讯

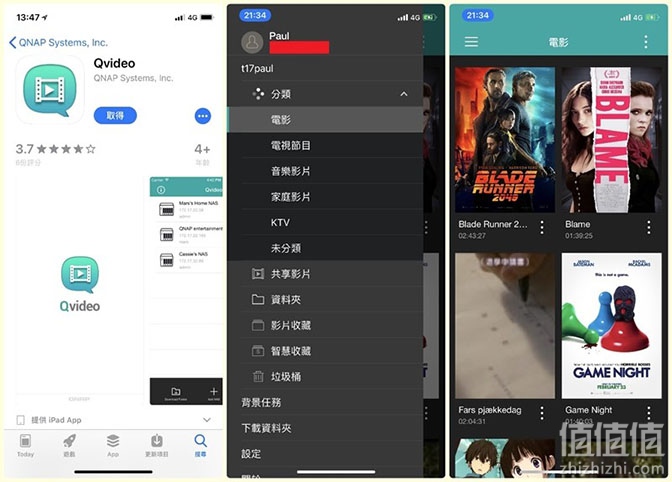

▲Qvideo 应用程序
手机安装Qvideo APP,就可以观看NAS中的影片。

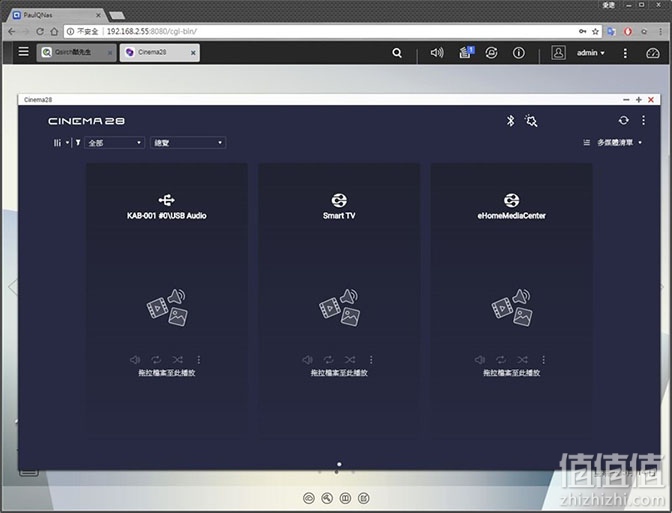

▲Cinema28
Cinema28是一个多媒体串流播放的集中管理中心。支持很多串流装置,包含音讯播放的HDMI音源输出、Line out音源输出、USB喇叭与蓝芽喇叭,以及影音播放的HD Player、DLNA装置、AirPlay装置和Chromecast装置。若是家里不同的房间和地点有不同的播放装置,从这边集中管理播放很是方便。

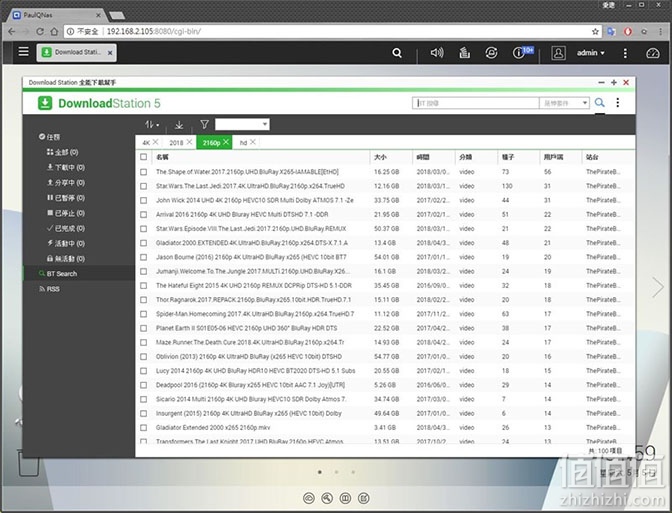

▲Download Station
Download Station除了基本的http文件下载,也包含了BT的下载甚至BT的搜寻功能

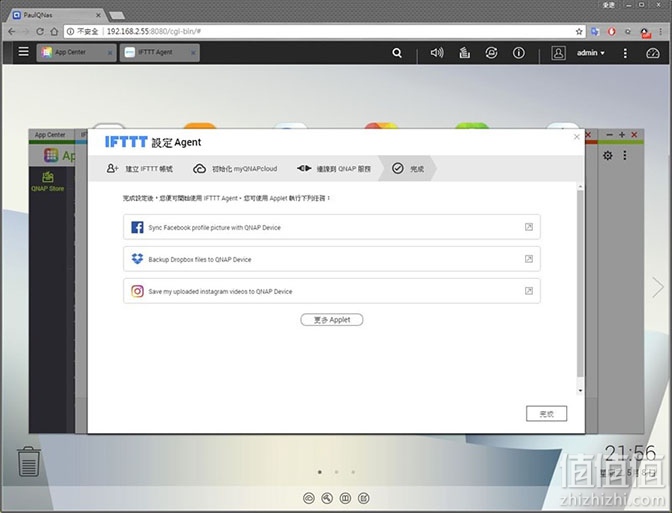

▲IFTTT Agent
IFTTT是"If This Then That"的缩写,提供网络自动化服务。当设定的脚本有事件产生则会进行对应的处理,因此常常被拿来做影片、照片的自动备份等等,当然还有其他更多方便实用的自动化服务。它将NAS与Facebook、Gmail、Twitter等服务相互结合,所以可以利用的机会还蛮多的喔。

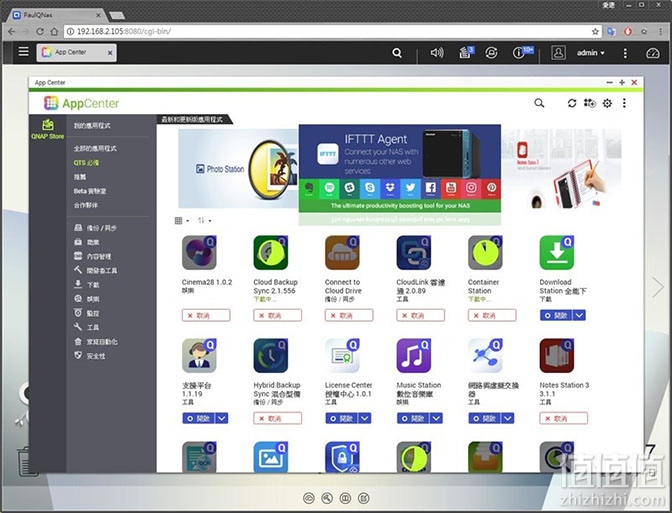

▲App Center
除了以上几个比较常用的功能以外,TS-932X当然还有其他套件,甚至是第三方套件

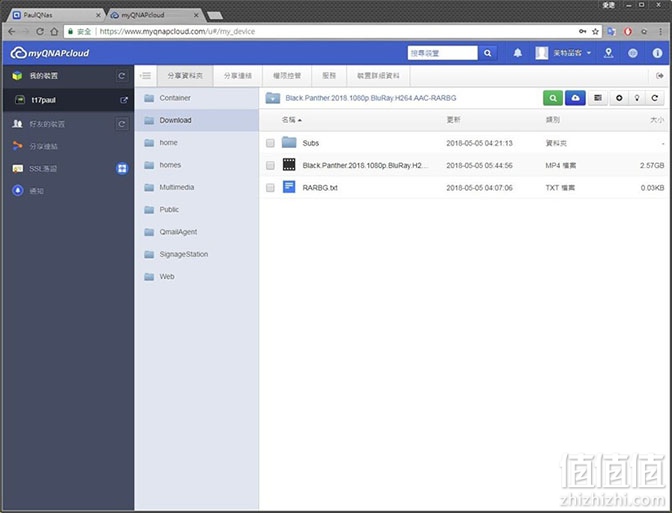

▲myQNAPcloud
另外如果当网络环境有限制Port,造成无法连到NAS画面,可以通过myQNAPcloud来进行一些基本的操作

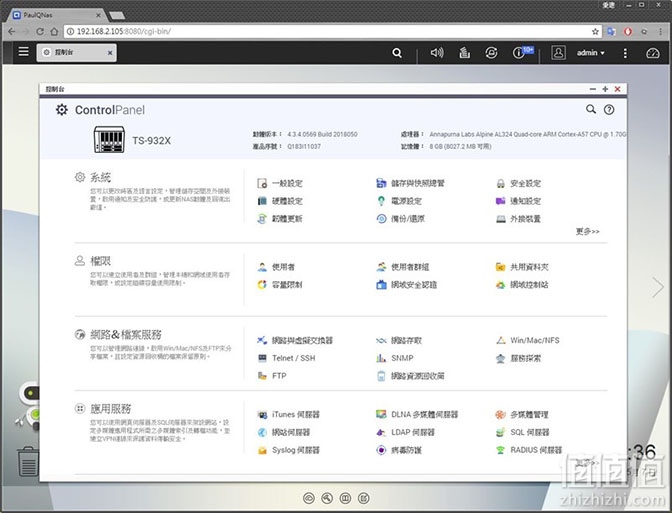

▲控制台而TS-932X的其他管理功能就不一一列出了XD

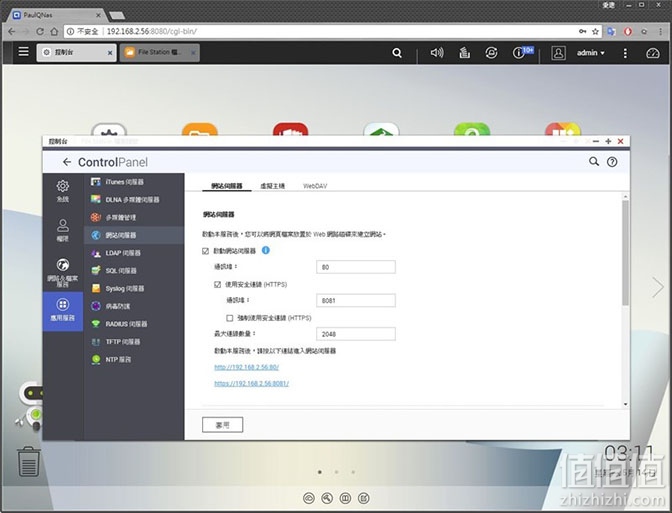

▲伺服器
TS-932X在原生的系统就已经将许多Server简化成一键开启,相当方便

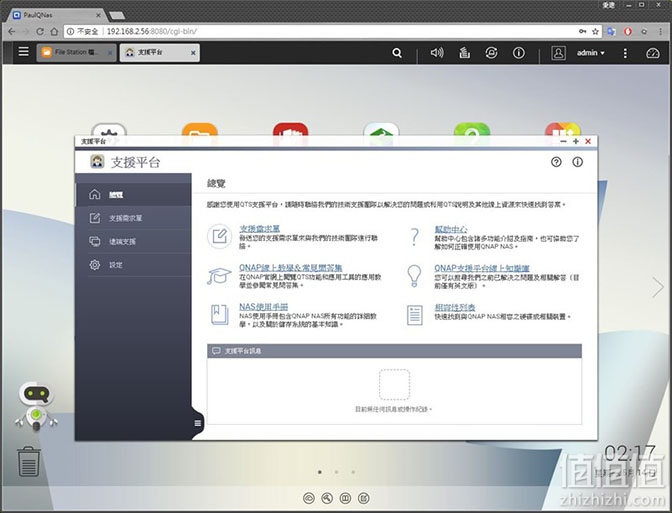

▲支持平台
支持平台就是Help Desk,可以在上面找寻遇到的问题,还可以填单联络客服,客服人员甚至可以远端支持

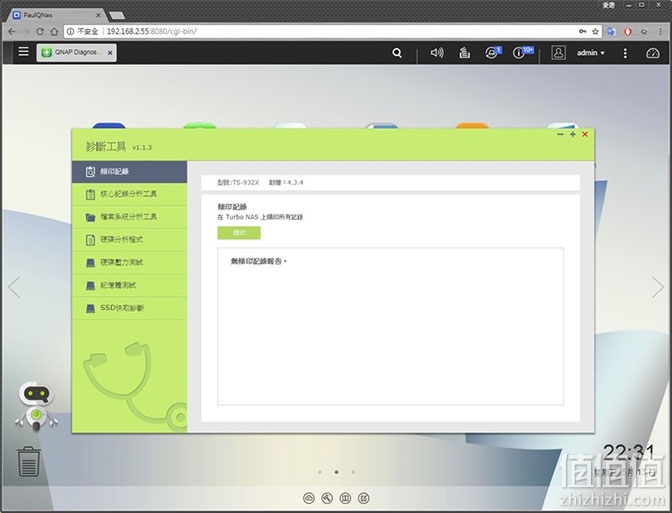

▲诊断工具
而在寻求支持之前,也可以先用诊断工具将系统做一些初步的测试,有了报告之后比较容易厘清问题

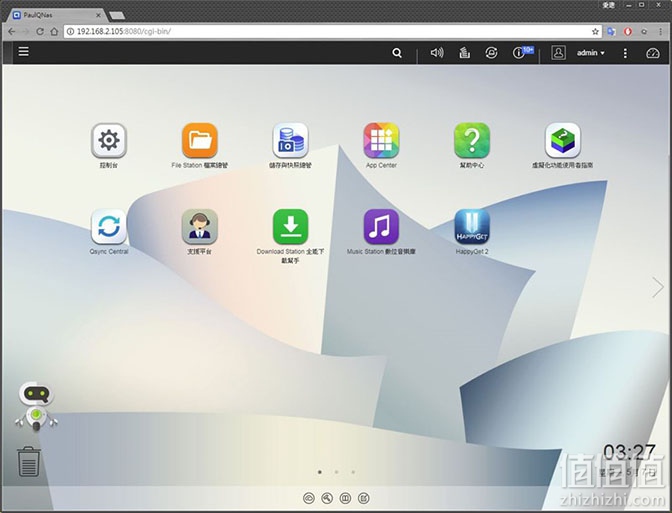

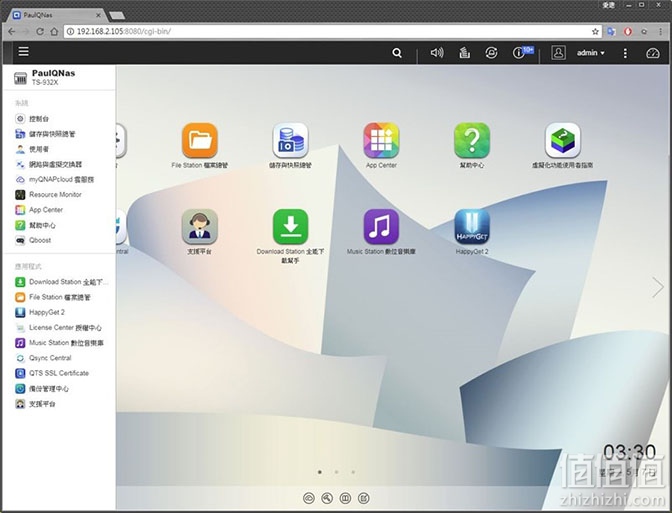

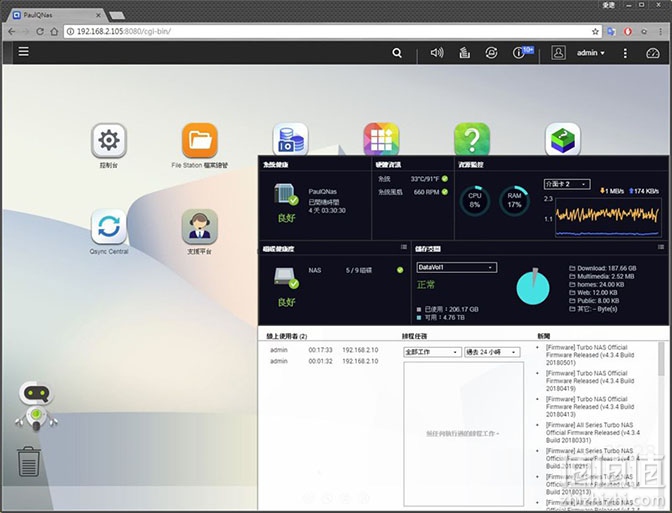

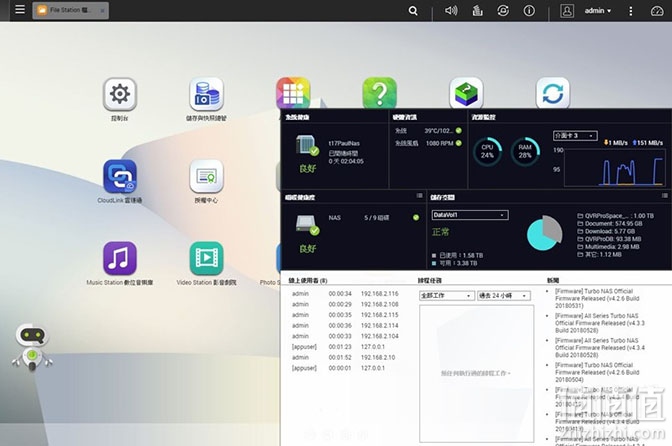

▲ 操作画面
因为一直在分享TS-932X的功能,所以最后附上系统画面,让大家了解系统的界面风格,以上是最近的使用心得,给大家作参考。
