这台 SilverStone 银欣 小乌鸦 RVZ03 ITX机箱选择了ATX电源配置,并且加入了目前越来越多的RGB灯光支持。楼主将给大家展示该机箱的包装、外观和做工细节,分享我的安装过程,展示该机箱的RGB灯光效果。
说到银欣的Raven乌鸦系列,有在关注电脑机壳的人应该都会想到运用烟囱效应的RV01-RV05
作为HTPC以及ITX机壳的老司机
银欣在2014推出首款Raven ITX机壳RVZ01,还有挛生兄弟的ML07
算是市面上比较容易取得,可以安装长卡、机身较窄,同时可以水平与垂直放置的机种
当时也组了一台带到wirforce使用
一方面或许考量到国内SFX电源供应器的选择并不多,在2016年推出采用ATX电源的RVZ01-E
在去年年底的发布的后继款RVZ03同样也选择了ATX电源配置,并且加入目前越来越多见的RGB灯光支持
包装正面一览,标榜面板支持RGB灯光
机箱晒单文章参考

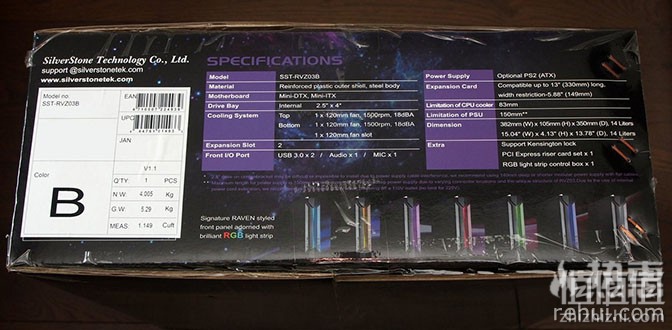

侧面标有比较详细的规格列表
可安装4颗2.5"硬盘,显卡长度支持至330mm,宽度限制在149mm
内附两颗120mm风扇
另外一面则是多国语言的特色说明,RGB灯光控制主要透过自家的LSB01控制盒

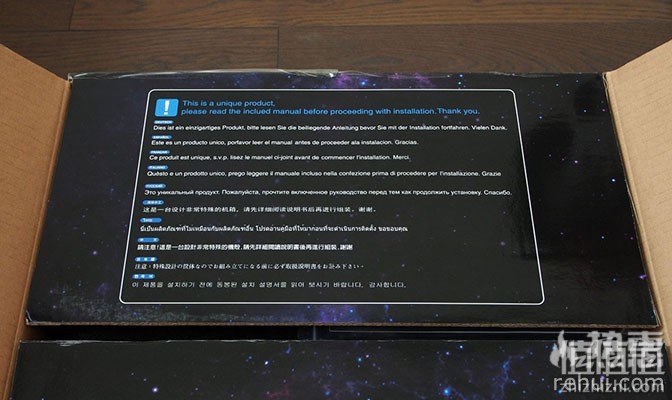

开箱后可以看到内侧的标语
基本上这类ITX机壳或多或少都有一些安装顺序上或是零组件选用的限制
建议在装之前还是先翻翻说明书比较保险
说明书:我这不就来了
机箱晒单文章参考
机壳本身有提供额外的不织布包覆
机壳正面一览,中间开孔露出灯条,两侧采用发丝纹装饰

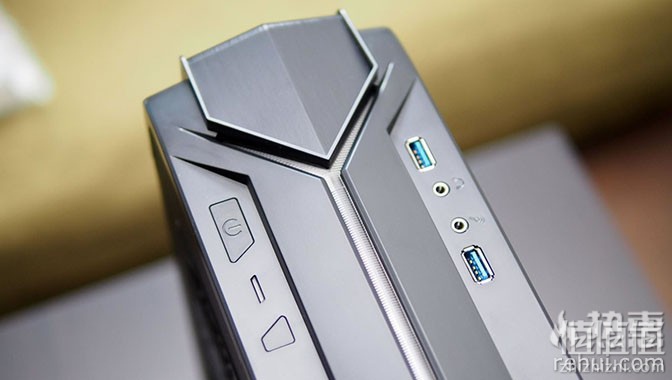

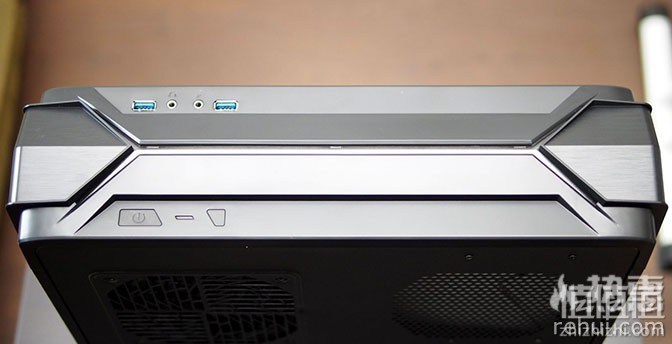

前置I/O提供2组USB 3.0以及3.5mm耳机、麦克风插槽
灯号部分保留一组硬盘指示灯,电源与重置按键为短键程设计

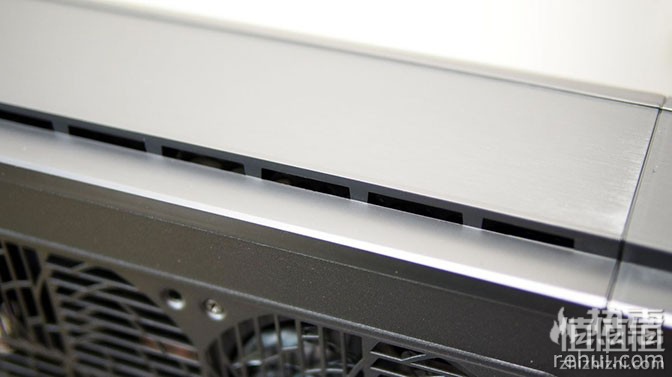

机壳侧面均留有开孔帮助散热

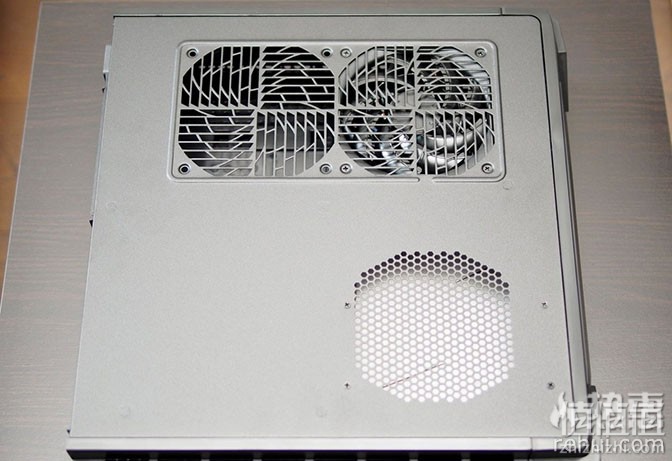

机壳底部可以看到显卡以及电源位置的开孔

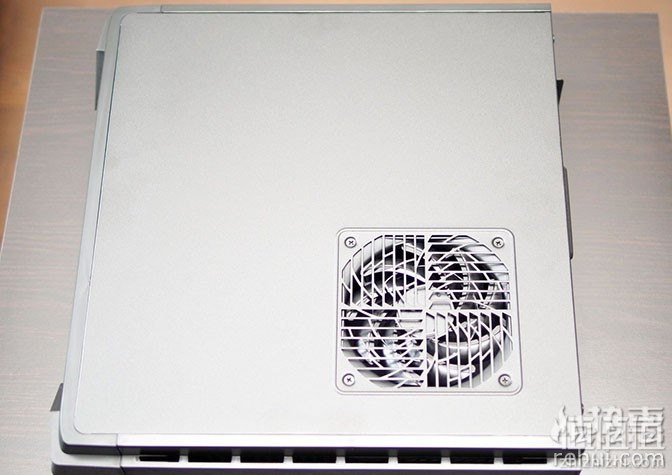

另一侧CPU上方也有开孔与风扇

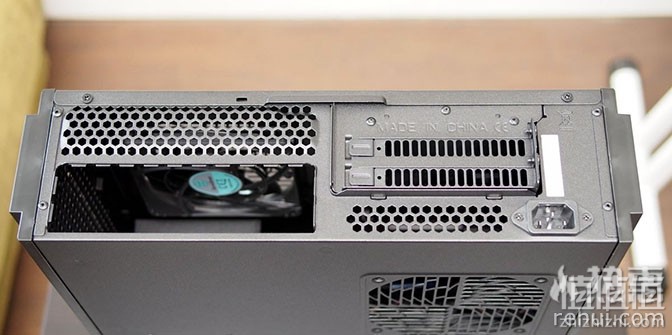

机壳后方一览,显卡支持一般的2 slot型号,PCI-E挡板可重复使用

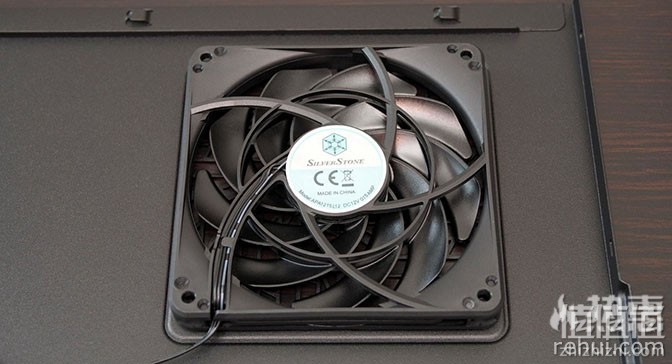

内置风扇选用APA1215L12这款15mm薄型扇(12V 0.15A,1500 RPM,18 dBA)

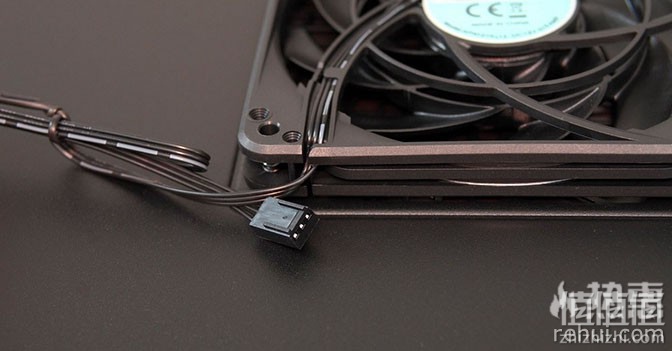

界面为一般3pin端子不带PWM

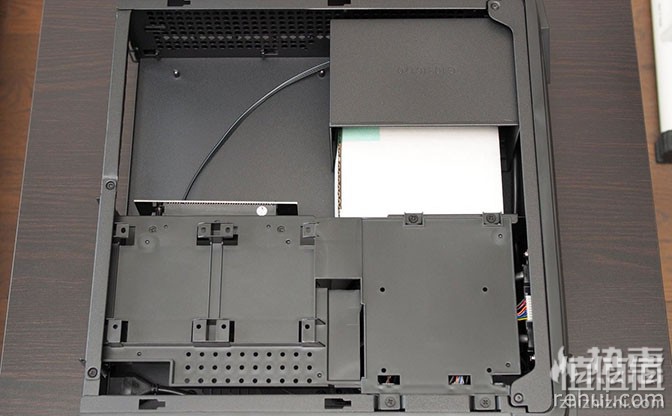

内部结构一览,右侧电源区块塞著配件盒

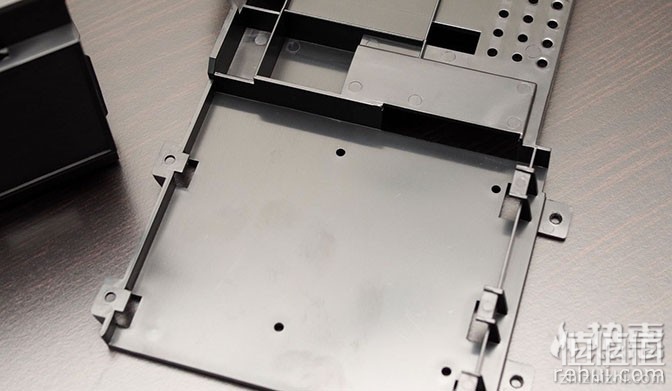

显卡转接架正面提供2组2.5"SSD固定点
支架另外一面还有一组2.5"SSD固定点
第4组2.5"SSD固定点则是设计在电源后侧的分隔板上

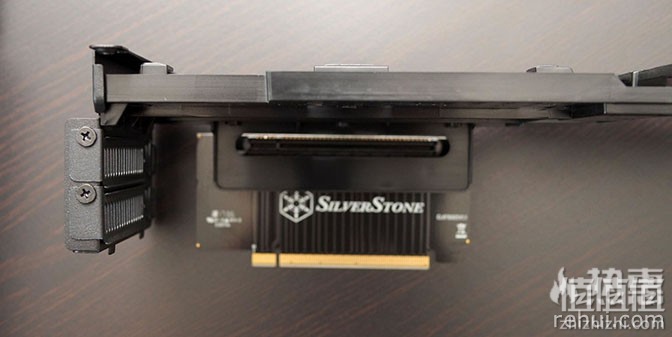

连接采用PCB,比一般软排可靠些
除了原本的2 slot空格,底下还有15mm风扇的预留安装空间
乍看之下2.5 slot的卡或许有机会,但由于电源插座其实已经跨到原本的挡板区块
还是不要跟自己过不去比较好

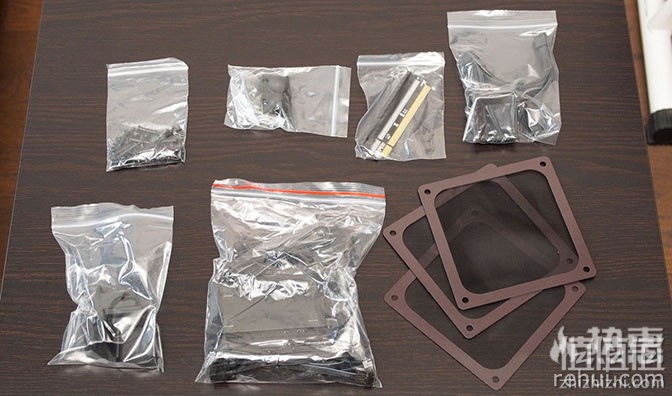

配件方面提供3组磁吸式滤网、PCI-E延长卡、LSB01灯光控制盒、RGB线材
风扇转接线、显卡支架、橡胶脚垫、名牌贴纸以及螺丝包

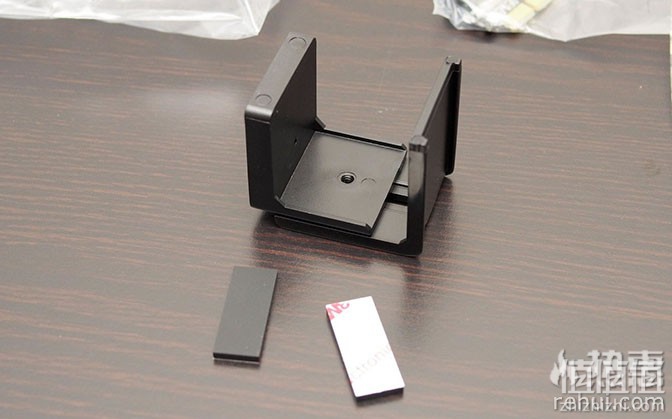

安装长卡可以搭配内附的支架来辅助

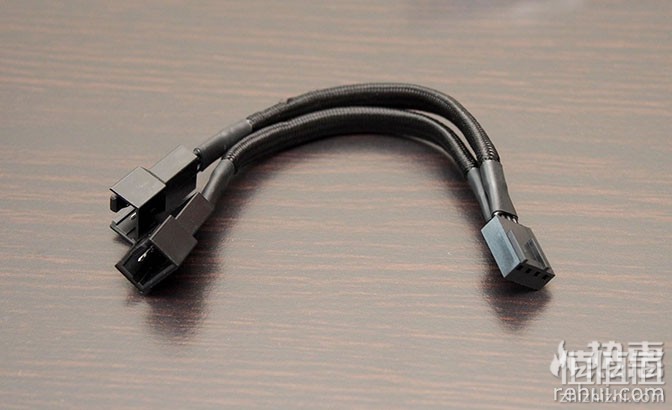

内附一组PWM风扇分接线

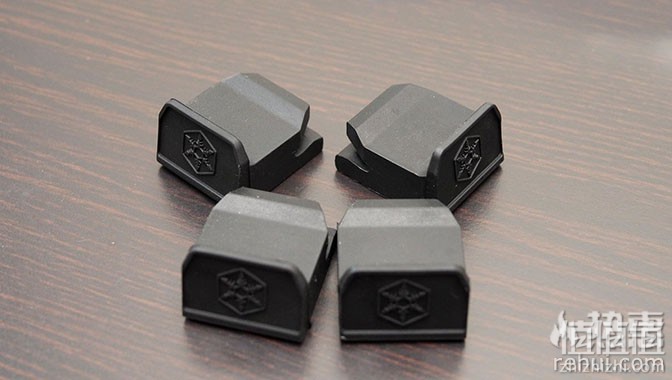

垂直放置用的止滑垫

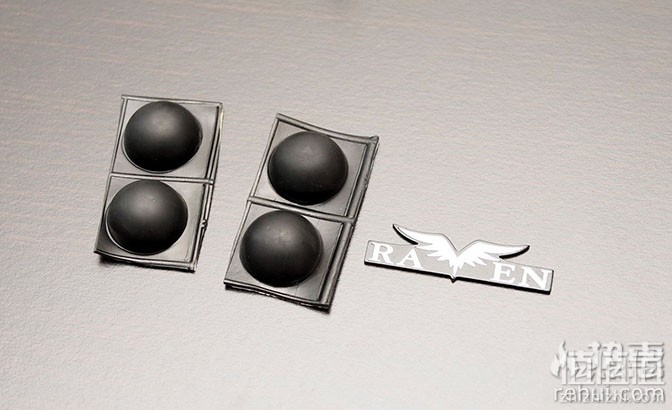

横躺用的脚垫以及名牌

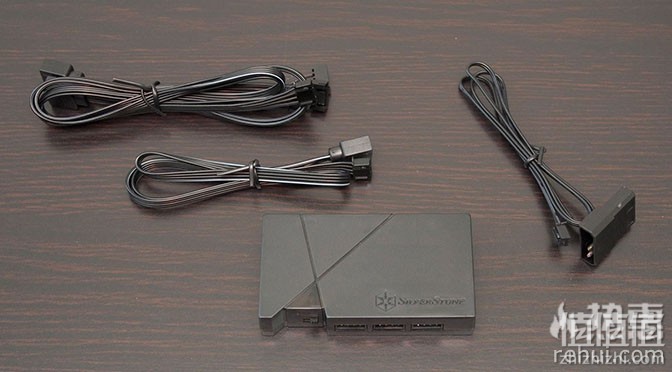

内附的控制盒其实本来就有另外卖,之前有买过一组不过后来忘记丢去哪XD

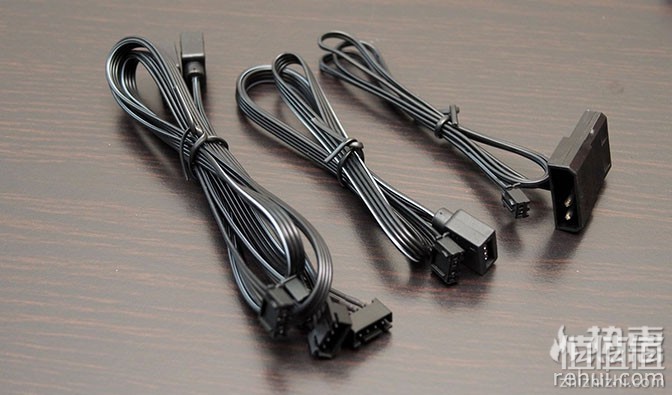

线材部分提供一条主板RGB 4pin转控制盒以及两条带延长及4pin母头的y cable
供电则是由molex 4pin转2pin提供

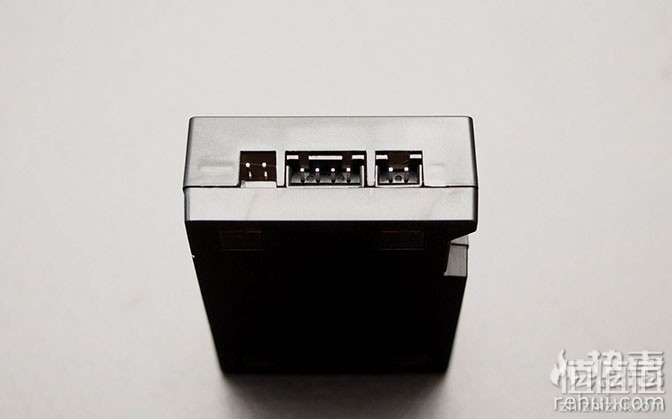

控制盒可选择由主板统一控制或是独立使用,最多支持8 port扩充

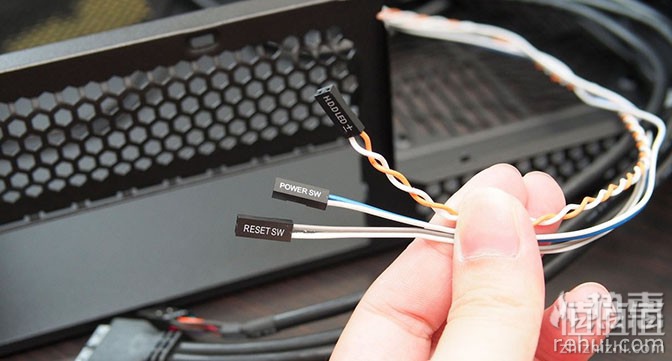

灯效切换方式就还蛮直接的,把RESET键改接到控制盒上
线材部分就没有特别进行黑化处理

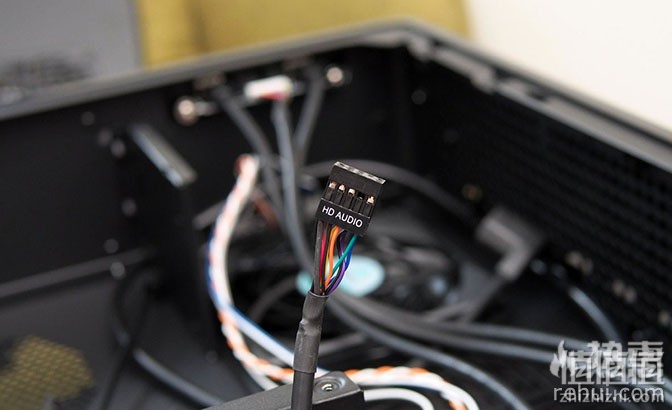

前置音讯就只有保留HD Audio端子

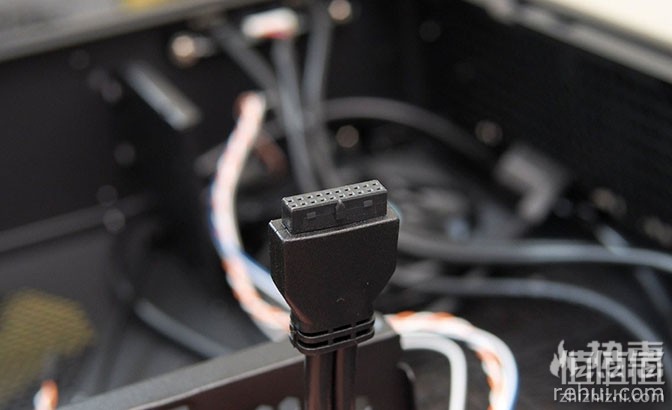

USB 3.0采用内置19pin,无2.0相容设计
接着来安装吧
电源部分建议选用线材较少的14cm直出型号

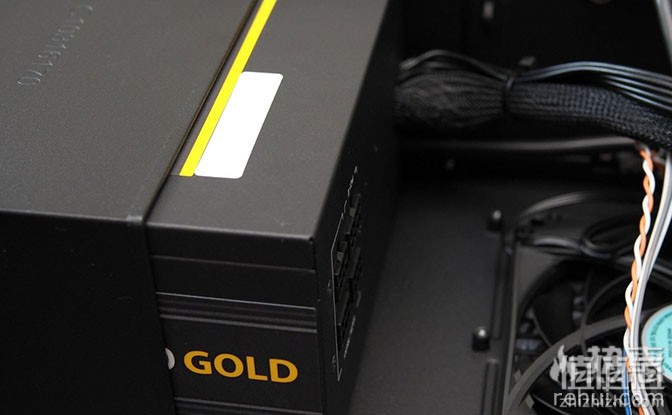

或是像neo eco gold或focus+这类比较新型的短机身模组化电源

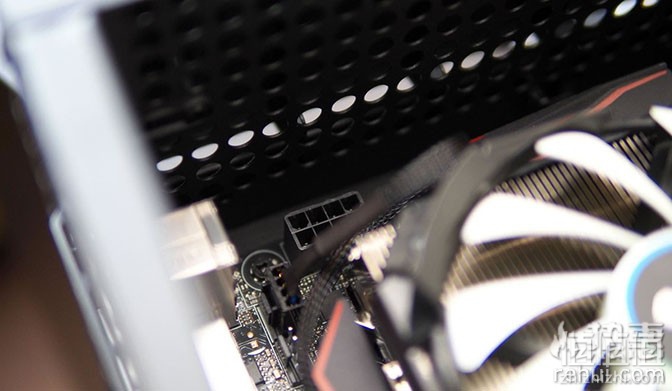

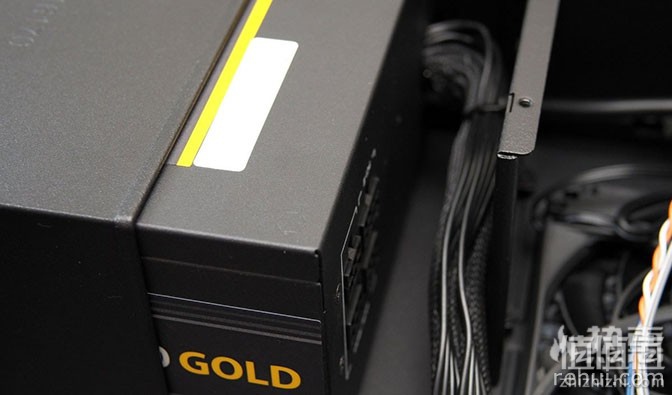

可以看到后侧其实剩下的空间很有限
像是leadex或是xtr这类的就不用想了

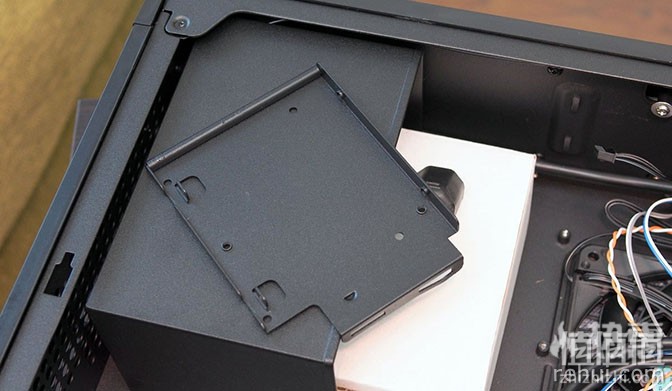

如果真的遇到了其实也不是没有办法闪,把原本的隔板拆掉就可以暂时解决
不过缺点就是原本的支架会少一边固定

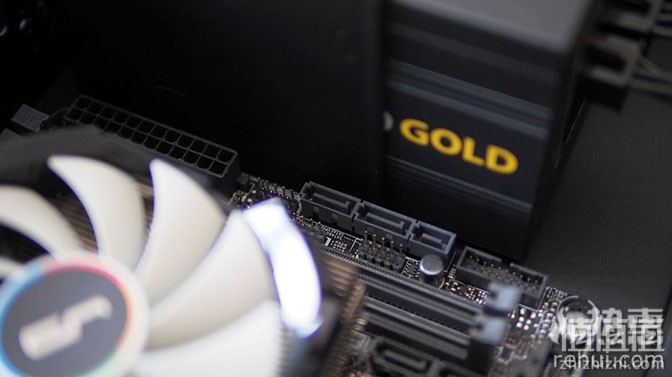

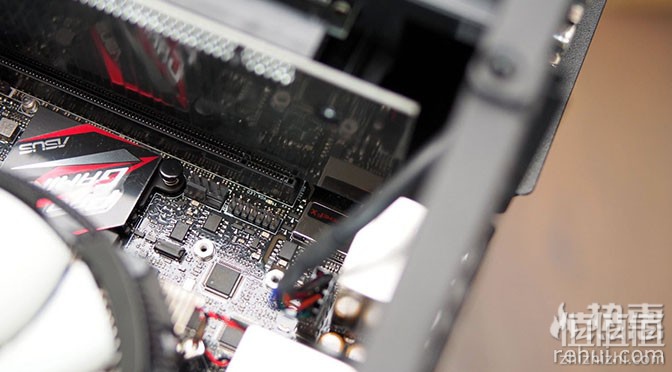

放入主板后上侧还有一条线材的宽度
右侧则是贴齐电源区块,建议先插好面板线材
至于控制盒要放哪?
虽然盒子本身是磁吸式设计,不过看来看去其实也只有原厂建议的这个位置比较妥当

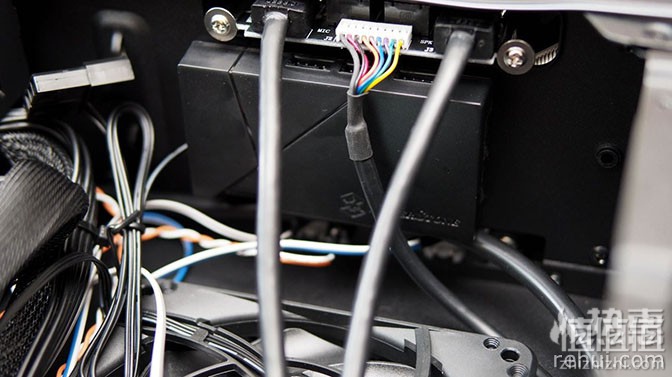

放在前置I/O模组的下侧

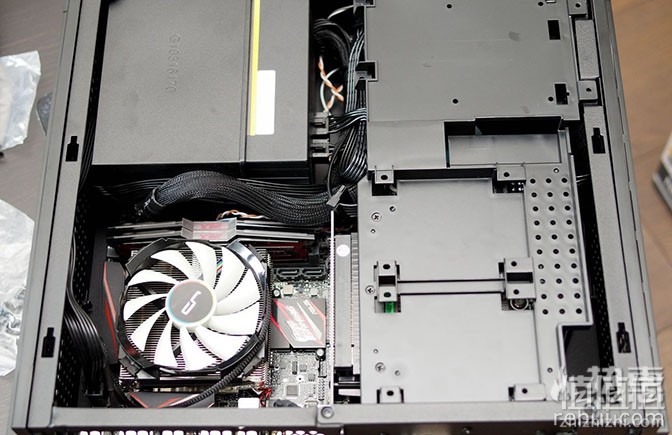

装好之后差不多是这种感觉
audio线材稍微尴尬一些,因为转接卡不像显卡前侧会开个孔,只能从上方绕过去。
机箱晒单文章参考

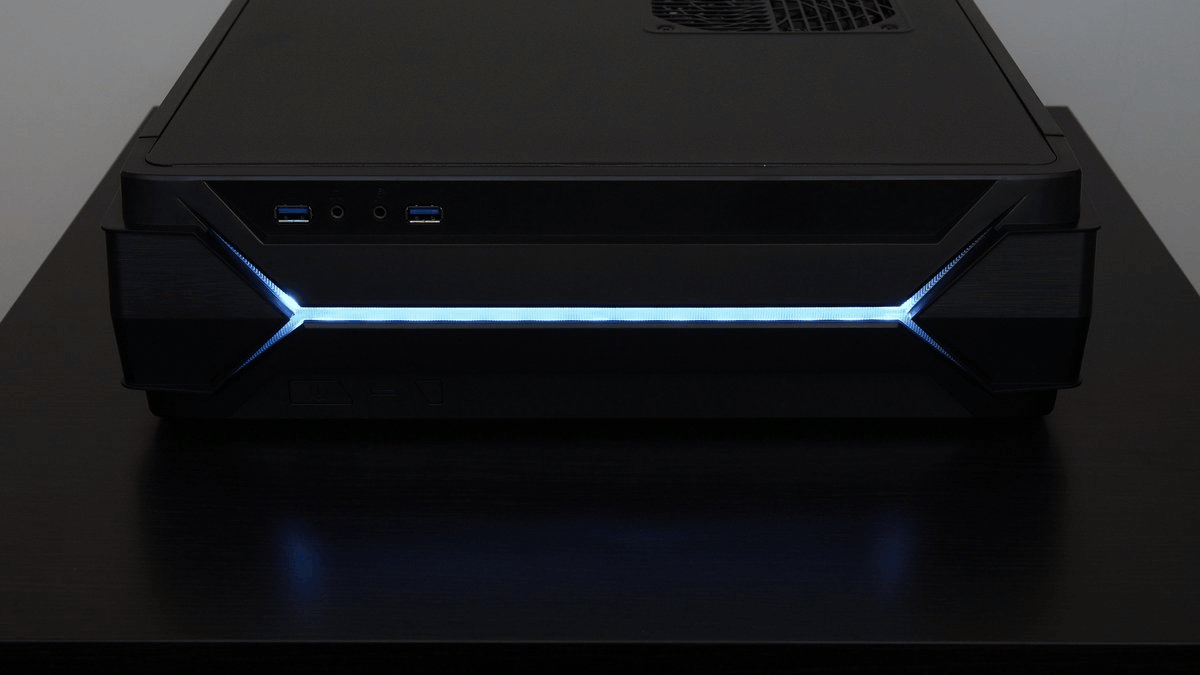

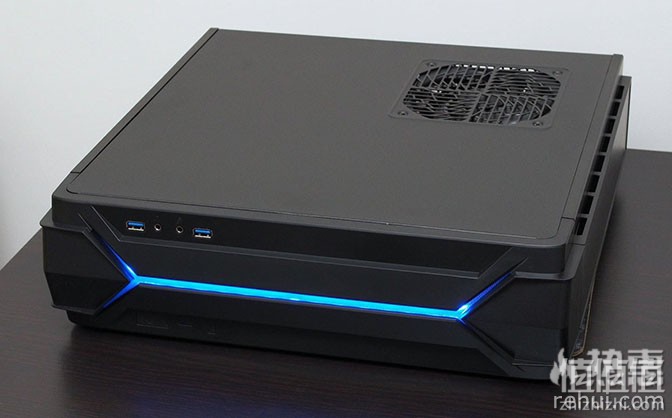

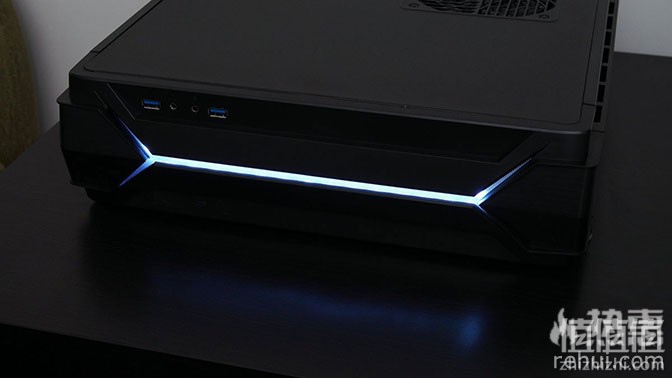

不知道为什么横躺有点console的感觉
不使用主板控制灯光的话
控制盒提供七种颜色恒亮(白、红、蓝、绿、浅绿、浅蓝、紫)、各别的呼吸灯效果以及色彩渐变
如果觉得睡觉不关机很刺眼的话也可以透过长按开关3秒关闭灯光或是循环到Off的档位
相较于前几代,新的RVZ03在安装上的体验其实没有太大的变化
刚跨入ITX领域的新手应该也不会觉得安装困难
虽然增加了RGB灯条与控制器,不过售价倒是跟RVZ01-E差没多少
对于空间宽度有限又想要机壳不那么单调的使用者来说
RVZ03算是蛮不错的选择
