Thermaltake Smart BX1 RGB 650W 电源装机体验

Thermaltake Smart BX1 RGB 650W电源具备 550/650/750W的瓦数版本可供选择。在输出设计上,均采用单路+12V的输出设计,在80PLUS方面也具备入门市场所标配的80PLUS铜牌认证。本篇就给大家展示这款台式机电源的包装、外观和细节,对该电源进线拆解,分享我的测试结果和实际体验。

Thermaltake Smart BX1 RGB 650W电源(80PLUS铜牌/RGB 256色风扇/额定650W)
Thermaltake Smart BX1 RGB 650W电源(80PLUS铜牌/RGB 256色风扇/额定650W)399元
京东自营
>

近期曜越推出了许多具备RGB灯效的电源供应器,除了定位较高阶的Toughpower GX1 RGB以外,也有平价版本SMART BX1 RGB可供玩家们选择,让组装全套RGB灯效电脑的预算门槛得以进一步降低。

今天和大家分享的这款 BX1系列具备 550/650/750W的瓦数版本可供选择。在输出设计上,均采用单路+12V的输出设计,为现今几乎以+12V为主要耗电的主流平台,提供稳定且充足的电力输出。另外在80PLUS方面也具备入门市场所标配的80PLUS铜牌认证。用料方面采用日系主电容,并且线材采用全黑化扁线的设计,在装机上更便于走线与维持整体美观。

1 Tt Smart BX1 RGB 650W电源外包装与配件

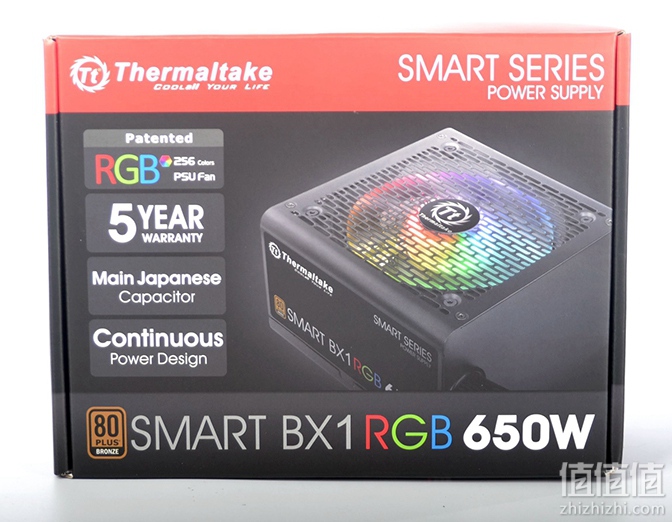

外包装正面采用红色与黑色的配色,另外有放上产品的实拍照片。下方标明型号与瓦数:SMART BX1 RGB 650W与80PLUS铜牌的商标。左方则标示其产品的几大特色:256色的RGB风扇、五年保固、主日系电容等等这些。

台式机电源参考文章阅读

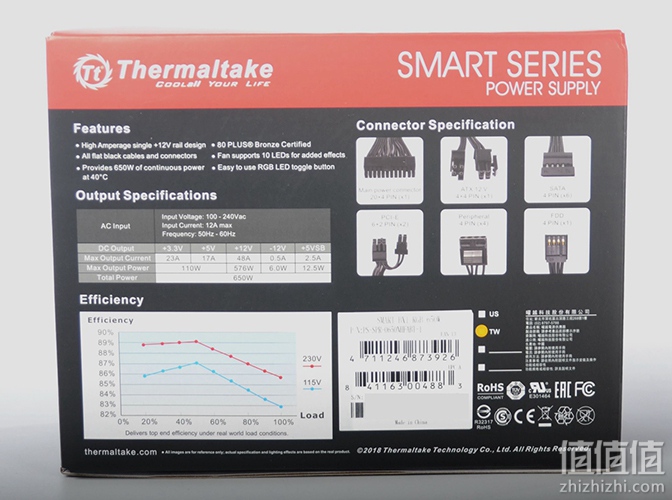

背面标示产品特色的细节,基本规格,输出线材,输出能力等。与前面介绍一样,输出能力方面+12V采用单路设计,并且采用全扁线(flat cable)设计。线材方面SATA数量给到6个,PCI-E 6+2 Pin数量则是给两个。左下角标示产品分别在115V与230V下的各输出级距转换效率,最低情况为115V 100%负载,也是有大约82%的表现。

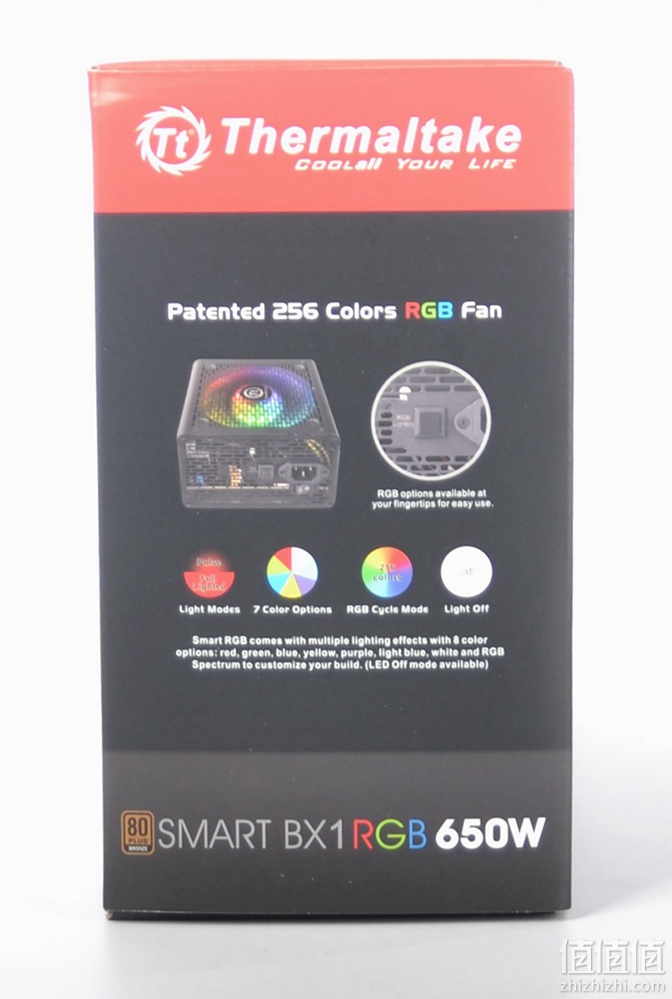

侧边介绍机身后方按钮的用途与具有256色的专利RGB风扇,可以有七种RGB灯光颜色供使用者手动选择,或是颜色循环展示、灯光关闭这些。

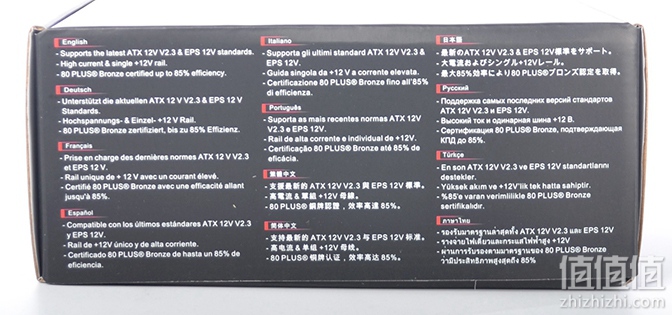

外包装上下方分别为产品logo与多国语言介绍。

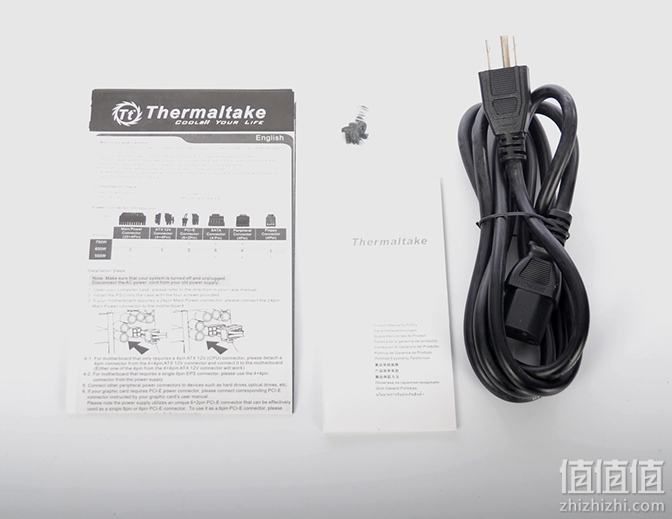

配件方面,由于同样采用直出线的设计,因此仅有产品说明书、保修卡、四枚固定螺丝、束带与电源线这些。

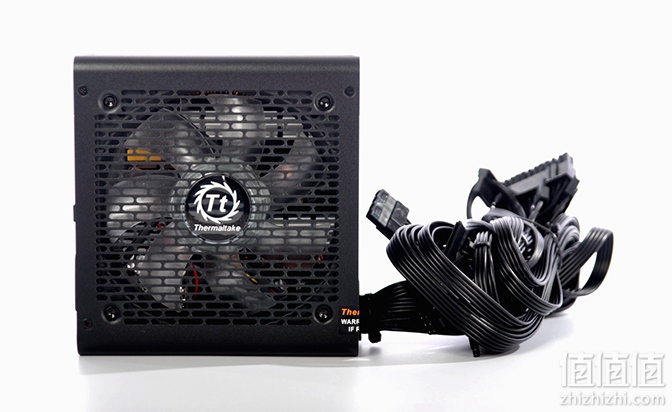

电源本体;本体方面与GX1 RGB系列大致完全一样。同样采用黑色外壳与全直出线的设计。风扇网孔与外壳采用一体式设计,并且可见到透明的RGB发光风扇的包装,中间有放上TT的Logo。在四周圆角上采用了弧状R角的设计。

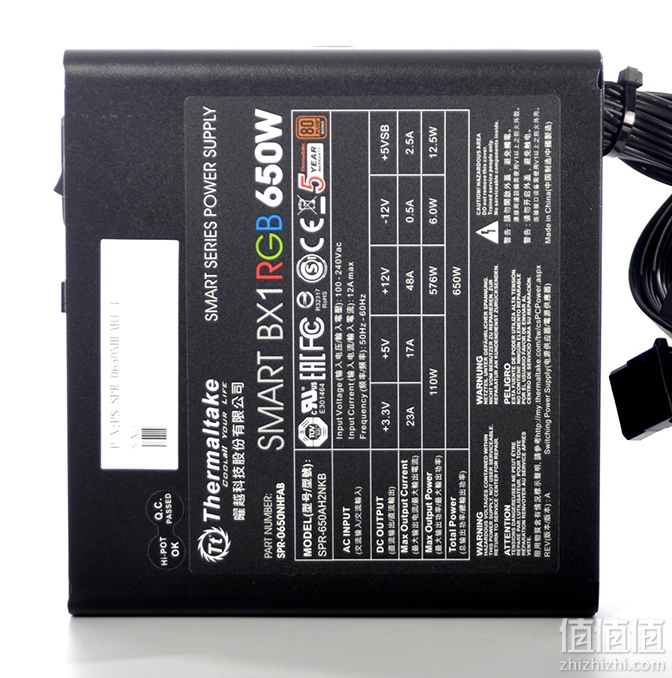

铭牌位于电源本体的正上方,输出能力方面,+12V采前述所说的单路设计,可输出到48A/576W,+5V与+3.3V各17A与23A,合并最高110W。并且S/N、安规、警语、80PLUS铜牌认证标志等等也标于此处。

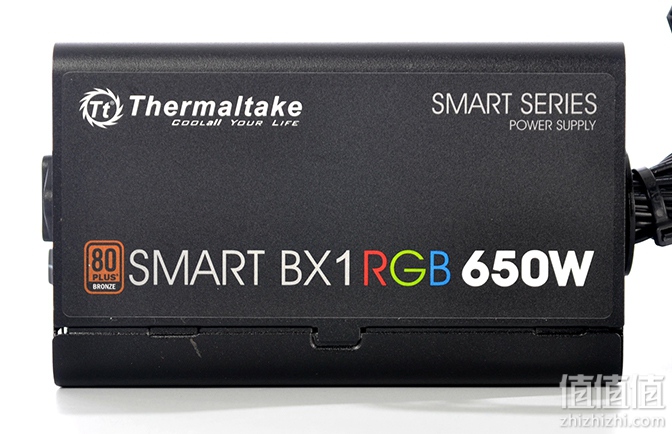

左右两侧则是贴有曜越的商标与型号:SMART BX1 RGB 650W、80PLUS铜牌的贴纸。

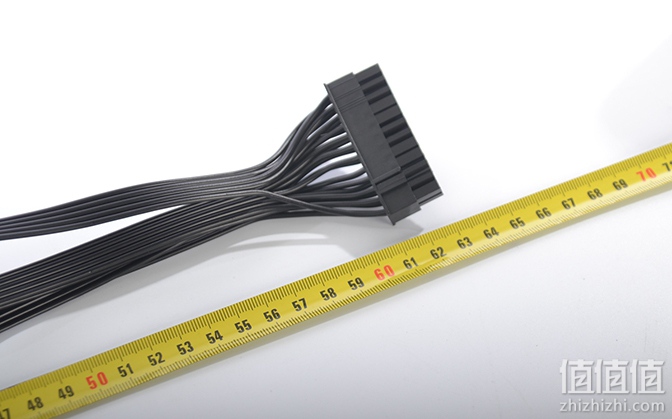

实际量测线材长度,线材长度方面,ATX 20+4Pin总长为62cm、CPU EPS 4+4Pin为67cm、PCI-E 6+2Pin两个接头总长为51cm与64cm。

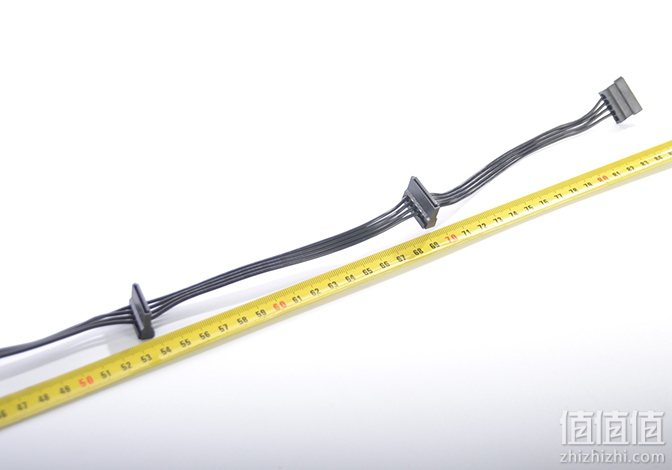

Peripheral的部分,无论是SATA还是Molex,到本体第一个接头都是约53cm、到下一个接头则是增加约16cm。

台式机电源参考文章阅读

2 拆解

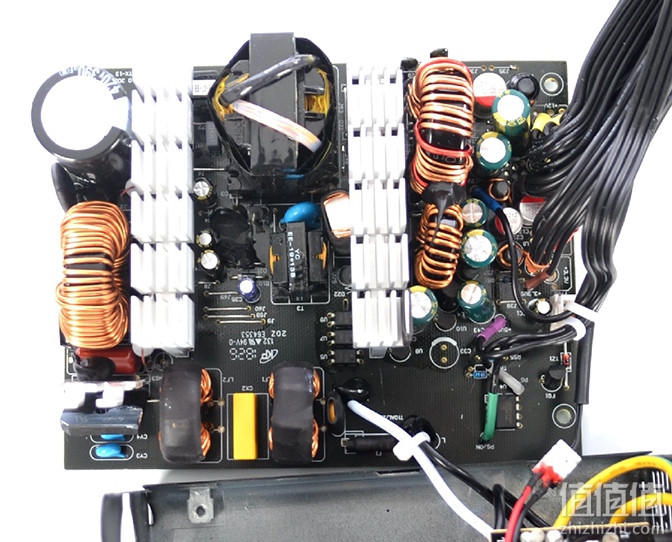

将外壳卸除,内部架构采用双晶顺向与单磁性放大的设计。算是在铜牌平价产品中常用上的架构。另外根据BSMI的查询结果,该电源为中国惠科HKC旗下的九州阳光电源有限公司生产。

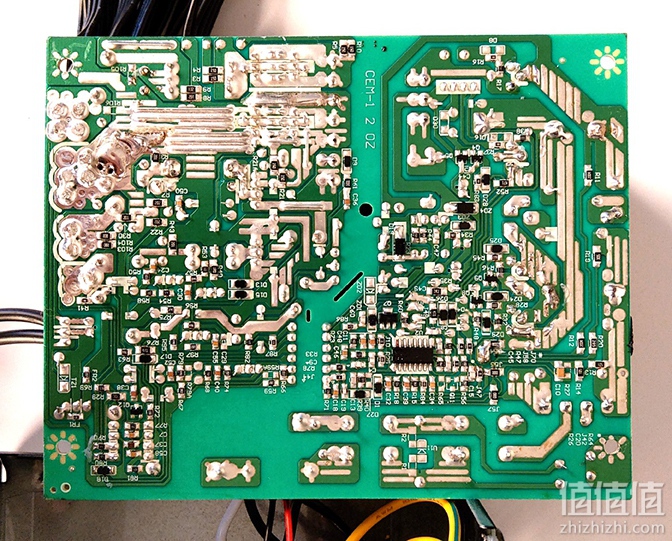

PCB背面一览。

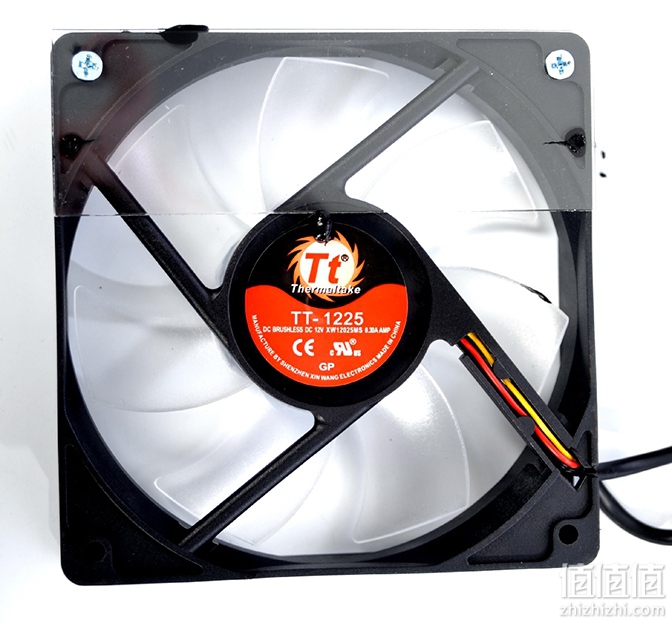

风扇采用TT-1225 XW12025MS透明扇叶RGB发光风扇,电压与电流规格分别为12V/0.3A。

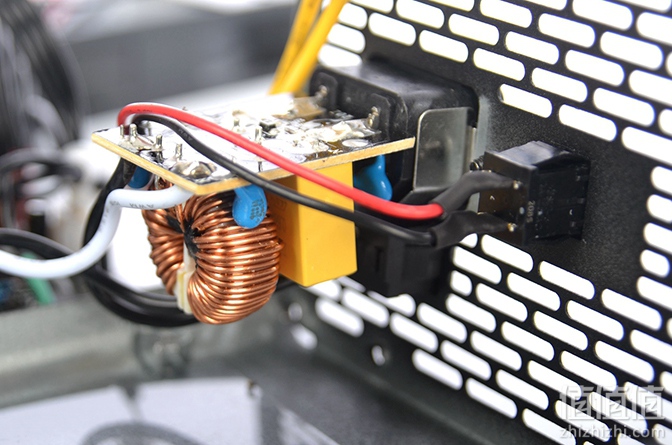

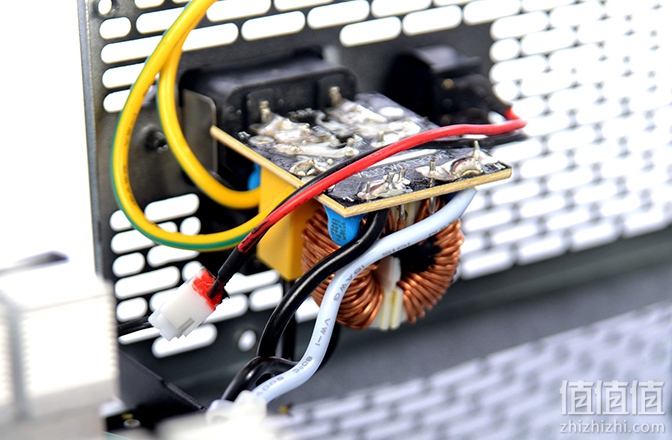

一阶EMI以riser设立于IEC Inlet后方,具备一个黄色的Cx电容与四个Cy电容和一个电感。

实体开关仅切断黑色L线。

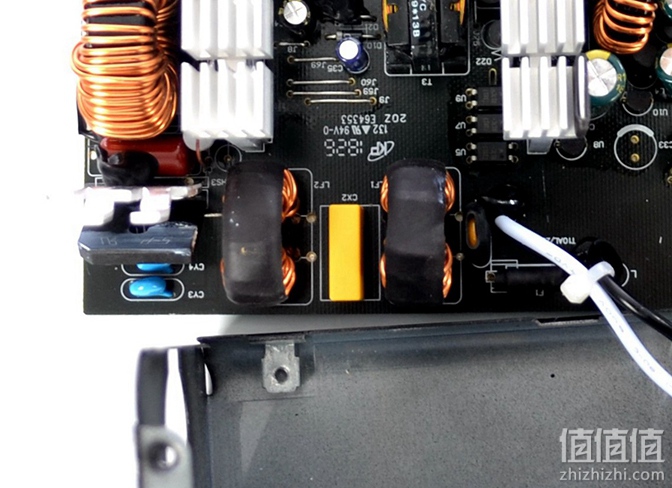

二阶EMI设立于PCB板上,共有两个EMI电感、一个Cx与两个Cy电容。保险丝采横式安装于PCB上并包覆热缩套。PCB上另有标示1826,推估应该为2018年第26周出厂or生产。

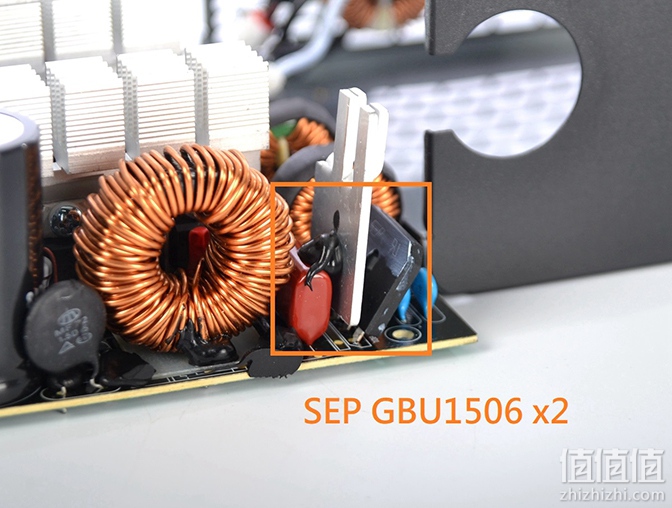

桥式整流器将交流电初步转换成直流电,并锁在散热片上帮助散热。型号为长虹电子SEP GBU1506。

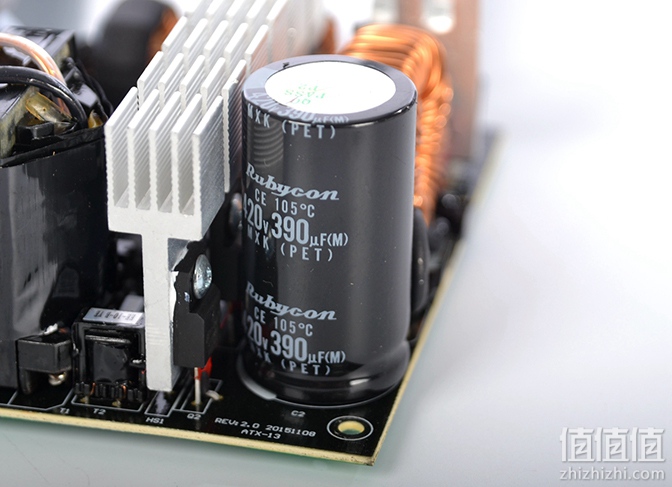

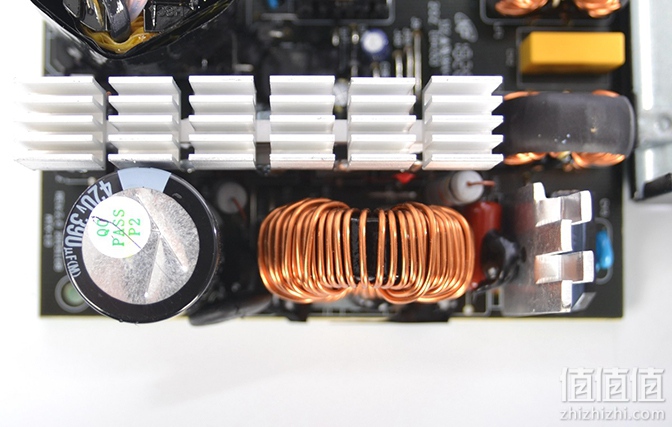

APFC电路区一览。此处还能看到一枚绿色NTC,在电流进入BULK电容前抑制Surge Current。

Thermaltake Smart BX1 RGB 650W电源(80PLUS铜牌/RGB 256色风扇/额定650W)
Thermaltake Smart BX1 RGB 650W电源(80PLUS铜牌/RGB 256色风扇/额定650W)399元
京东自营
>

3 性能测试

测试平台:

  • CPU:AMD R7 1700(O.C.3.9GHz 1.5V)
  • RAM:Micron Ballistix Sport LT DDR4 2666 8Gx2
  • MB:ASUS ROG STRIX B350-F GAMING
  • VGA:GALAX RTX2080TI OC DUAL BLACK 11GB GDDR6
  • SSD:Micron Crucial Mx500 2T SATA
  • PSU:Thermaltake Toughpower BX1 RGB 650W铜牌
  • OS:Win10 x64 Pro
  • MONITOR:DELL U3011
  • AC input:[email protected]

[email protected][email protected]率、交流电频率、Power Factor(P.F.)值等数值。

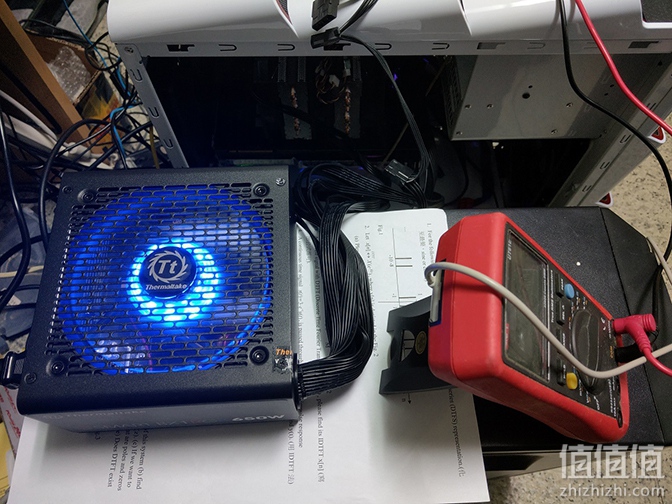

量测使用优立得UT61-E电表,并使用其附带的RS232 Data logging功能于另一台电脑上记录数据,以EXCEL来制作折线图表并以Windows内置的剪取工具编辑。

测试使用以上配备,使用AIDA64 Stress FPU、Furmark GPU Stress对整个平台进行负载测试;一开始先以待机状态量测2分钟,之后运行上述程式6分钟,再关闭2分钟。每次测试总共约10分钟,以观察电压变化。

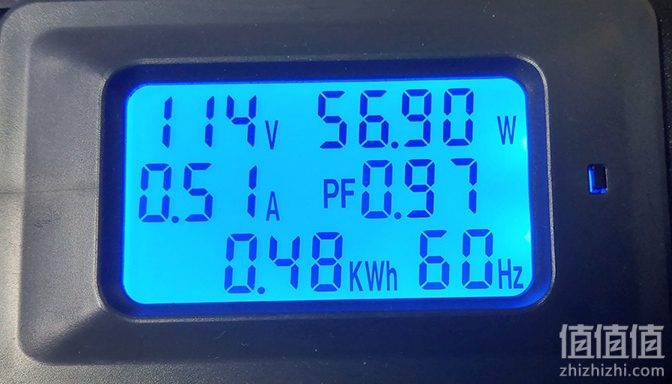

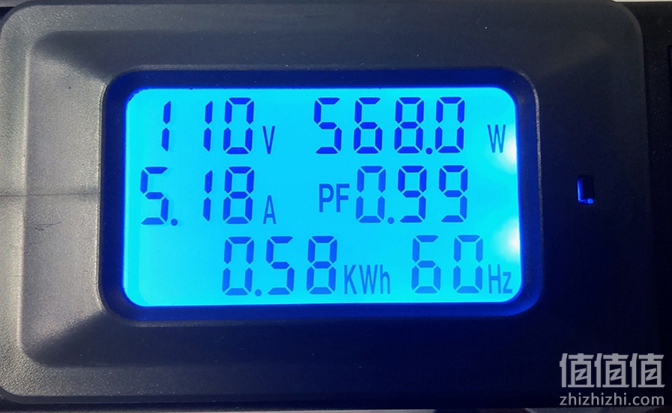

待机时110V AC端耗电约56.90W。测试时110V AC端耗电约568.0W。另外受惠于主动式PFC架构,P.F.值几乎都有0.9以上。

测试结果如下图

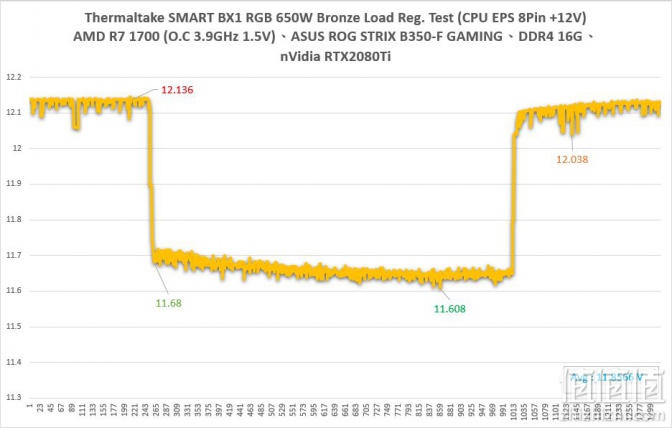

↑CPU EPS 4+4Pin+12V量测结果

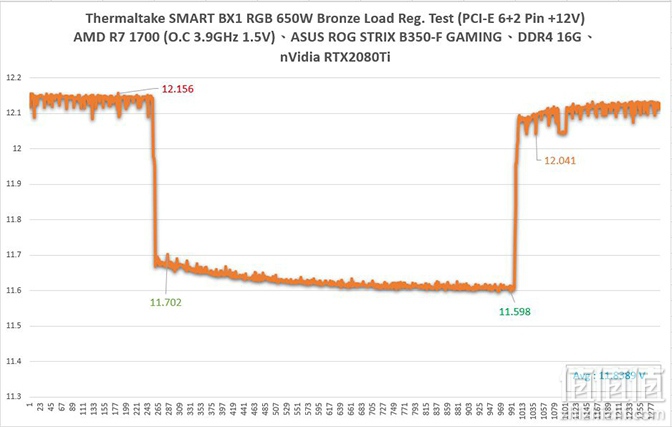

↑PCI-E 6+2Pin+12V量测结果

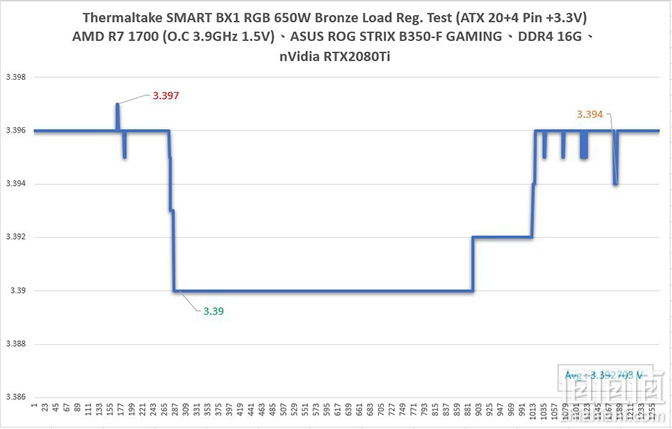

↑ATX 20+4Pin+3.3V量测结果

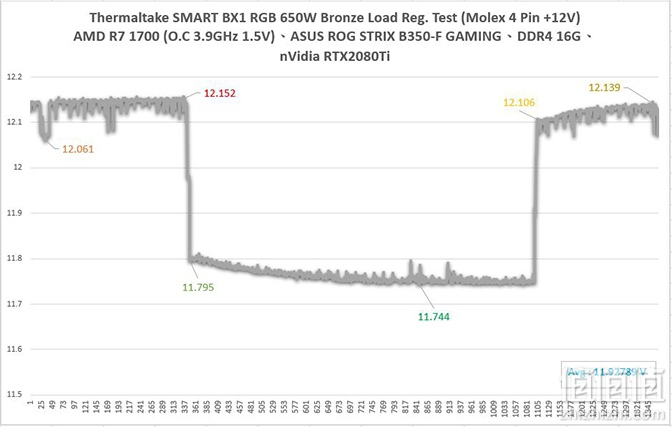

↑MOLEX 4Pin+12V量测结果

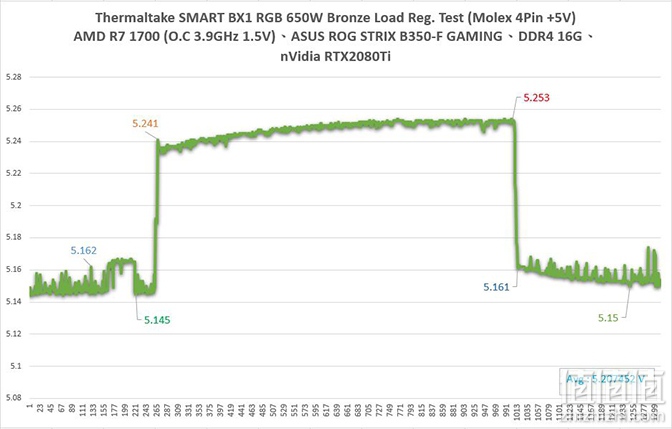

↑MOLEX 4Pin+5V量测结果

4 心得结论

这款Thermaltake SMART BX1 600W电源供应器,相较于其他同样也是具备RGB发光灯效功能的电源来说,能够提供更为平易近人的价格。十分适合预算较为受限且以视觉灯光为优先的组装情况场合的选择。

其中所搭载的RGB风扇,笔者在实际上机测试时,所发出的噪音的确不高,噪音控制的算是很不错。另外虽然定位未如GX1系列高阶,但是同样也是具备五年保固三年快换的售后服务水准,这点也是领先电源供应器市场的。

报告完毕,谢谢收看
