Netgear 美国网件 R7000P 拆解及固件分析

网件 R7000P拆机_固件

Netgear 美国网件 R7000P 无线路由器采用MU-MIMO 技术,可以在不切断通讯的同时与多个设备同时通讯,能够大大提高无线网络的使用效率和网络带宽利用率。接下来楼主就对我买到的 NETGEAR 网件 R7000P 路由器进行拆机和固件方面的分析,感兴趣的小伙伴一起来看看吧。

路由器是早就买的,到货的时候,楼主刚好在澳大利亚出差。所以媳妇自己就拿来用了,开箱什么的已经不可能了,那就给大家进行 NETGEAR 网件 R7000P 路由器的拆机和固件分析吧。

首先是购买链接:

购买链接:NETGEAR 网件 R7000P 高速无线路由器 天猫商城网件旗舰店售价1049元

1 Netgear 美国网件 R7000P 无线路由器拆机

R7000P 的拆解方式跟网件相似外观的路由器一样先从上盖下手,而上盖跟底壳之间有五颗螺丝固定,除了正中的一颗以外有另外四颗藏于脚贴下面。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

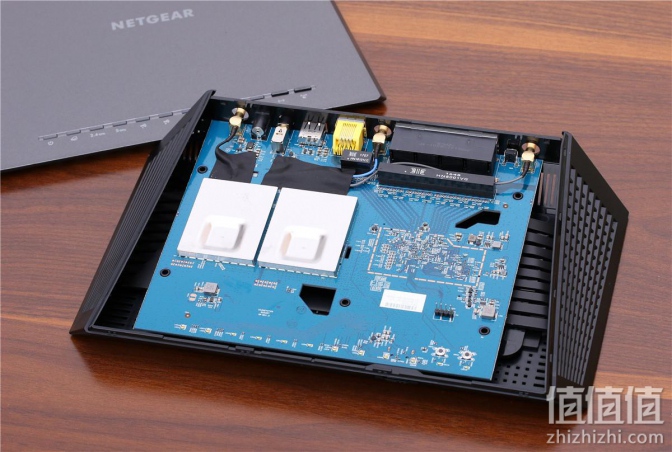

开盖可见到 PCB。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

天线安装位上面贴了胶布,撕下胶布可以看到触点和走线。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

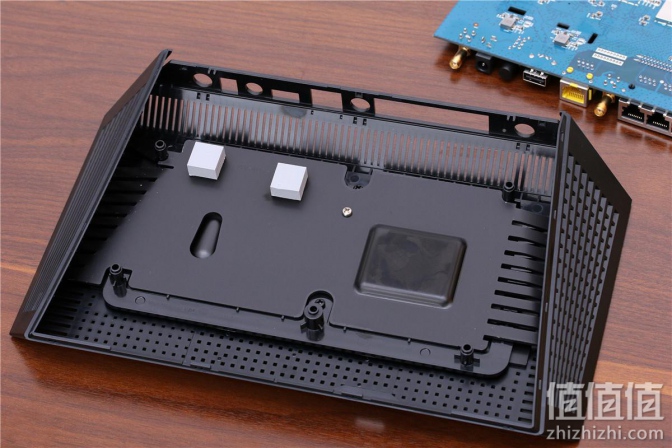

取下 PCB 以后,可以看到底壳上的黑色散热片。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

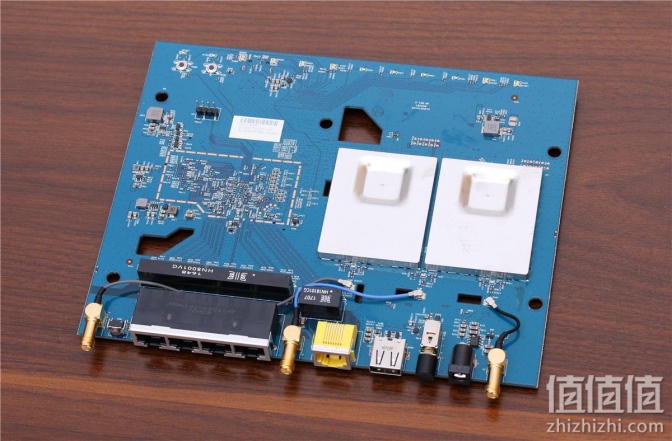

PCB 正面全貌,WiFi 控制芯片上面覆盖了金属屏蔽罩。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

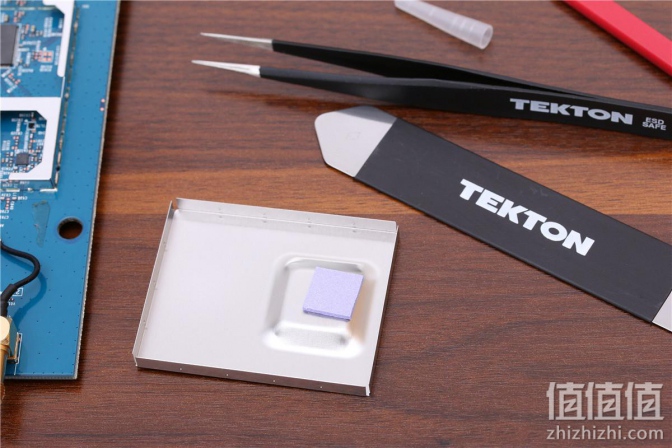

只要有合适的工具,要拆下屏蔽罩并不困难,而且不会留下任何痕迹,屏蔽罩同时充当了散热片的作用,热量由导热胶传递到金属屏蔽罩上。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

拆下屏蔽罩之后可以看到完整的 2.4G 和 5G WiFi 方案。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

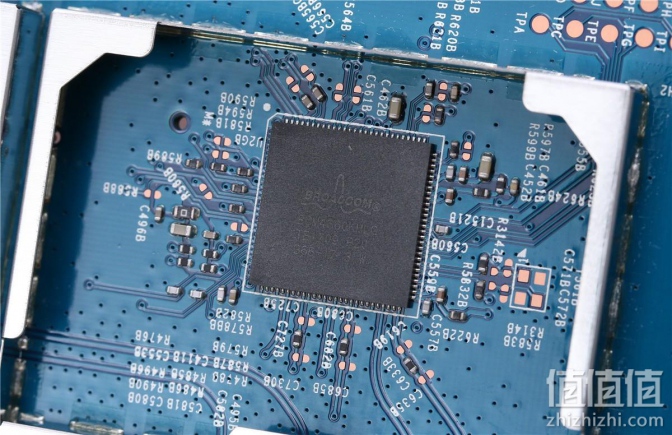

2.4G 部分来自 Broadcom BCM4360 3x3 256QAM 无线芯片,最大速率 600Mbps。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

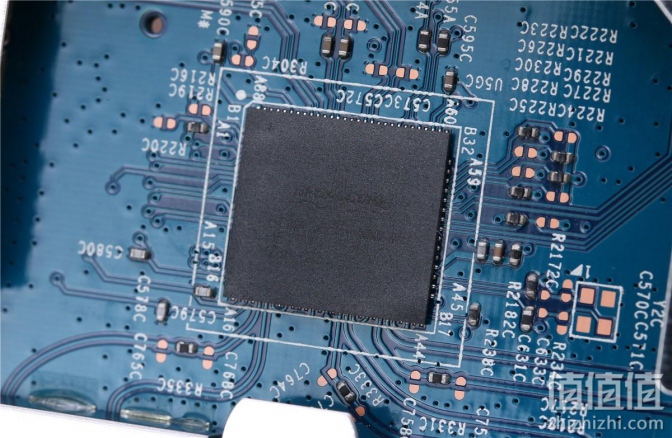

5G 部分来自 Broadcom BCM4365E 3x3 1024QAM MU-MIMO 无线芯片,最大速率 1625Mbps。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

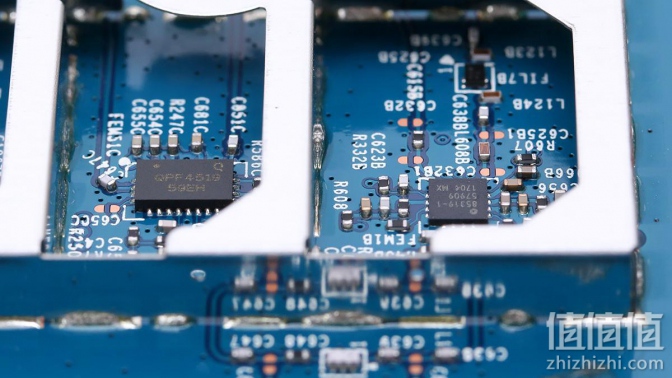

功放芯片 Qorvo QPF4519 和 85319 分别负责 5G 和 2.4G,总共三组。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

这里可以看到路由器的 LED 以及正面的两个开关按键。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

PCB 翻过来同样可见一大块金属屏蔽罩,上面有导热胶将热量传递到底壳的散热片上。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

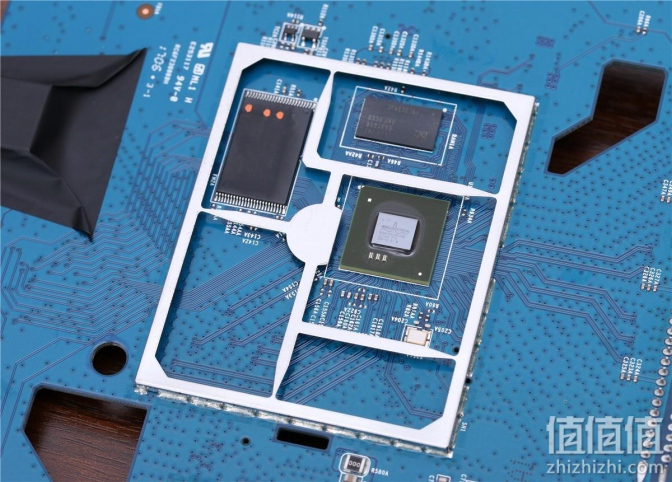

开盖可见主控芯片,缓存芯片和 Flash 芯片等等。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

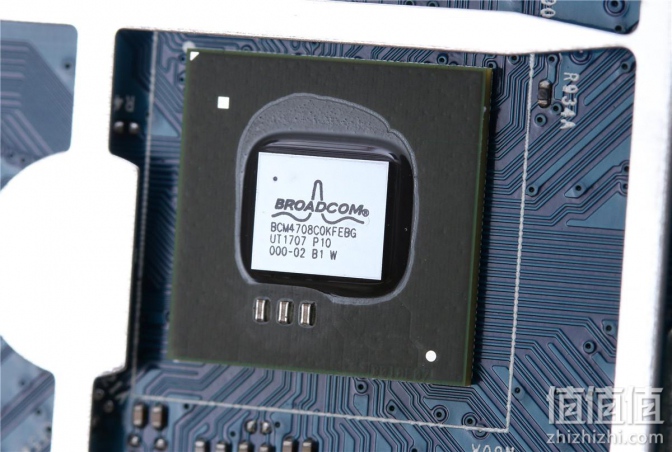

主控来自Broadcom BCM4708C0,双核 1GHz。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

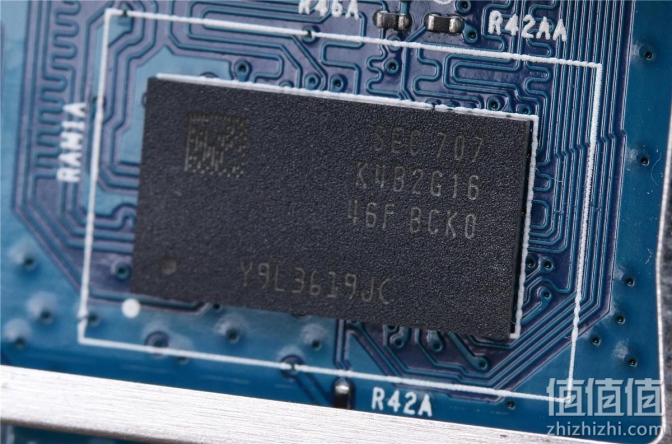

三星 K4B2G1646F 256MB DDR3 缓存芯片。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

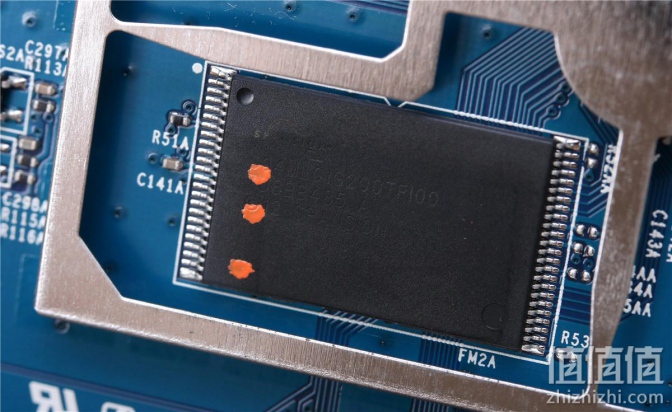

Spansion S34ML01G200TF100 Flash 芯片。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

无线路由器晒单文章参考

2 NETGEAR 网件 R7000P 固件浅析

固件已升级到最新的 V1.0.1.14 版,依然是网件一贯的风格与布局。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

国行版本的 R7000P 默认地区为“亚洲”。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

如有需要,可以将地区更改成“美国”或者“澳大利亚”以换取更强的 WiFi 信号。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

可以动态分配带宽的 Dynamic Qos  并没有缺席。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

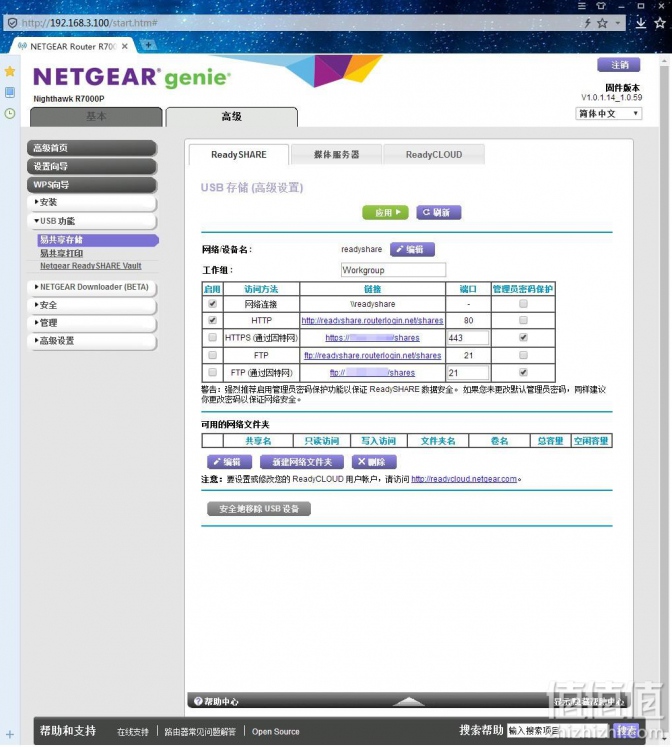

Ready Share 功能支持共享网络打印机和储存设备,支持设置个人 FTP 服务器,支持针对智能电视和媒体播放器优化的 DLNA   流媒体,可以看做是 USB 功能的一个扩展。而 Ready Share Vault 可将电脑上的内容备份到 R7000P   的外部存储器上面,也可与苹果 Time Machine 兼容,利用 Ready Share 可同时执行 PC 和 Mac 电脑的自动备份功能。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

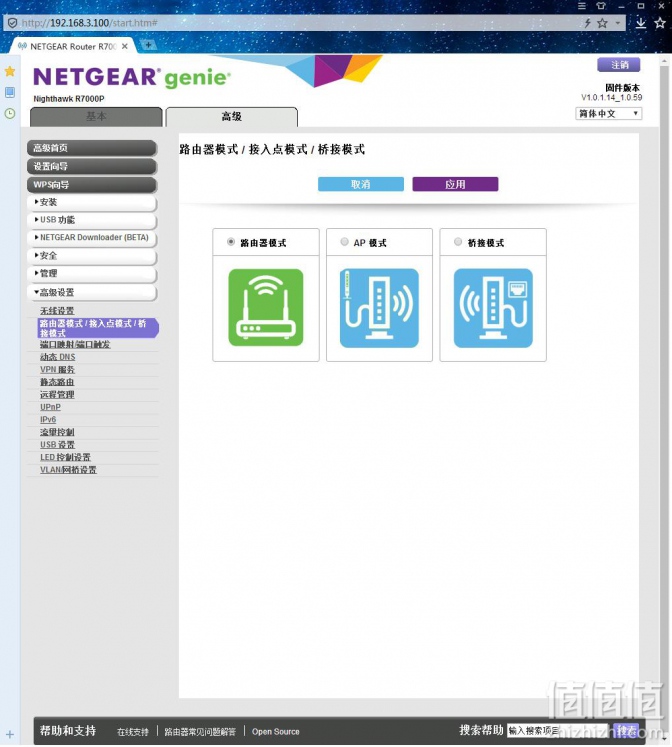

R7000P 还提供了路由模式以外的 AP 和网桥两种工作模式,这与 R7000 是完全一样的。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

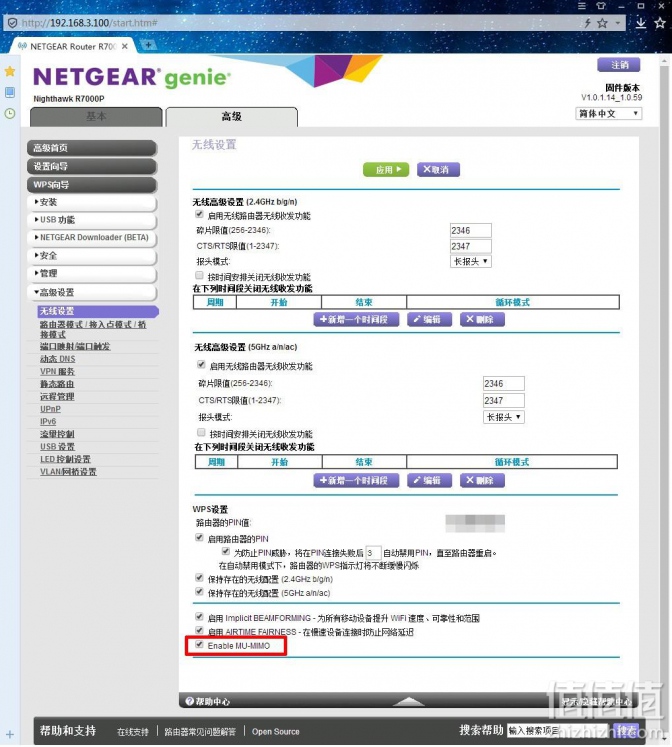

无线高级设置里面提供了 MU-MIMO 的开关,默认已经打开。

OMEGA 欧米茄 324.30.38.40.06.001 男士手表开箱

以上就是关于网件 R7000P 路由器的拆解和固件浅析!对这款路由器感兴趣的小伙伴可以自己选择购买。
