自古华擎出妖板,ASRock X299M EXTREME 4 主板开箱

华擎 X299M测_怎么样

ASRock 华擎 X299M EXTREME 4 主板的配置是非常标准的HEDT平台M-ATX配置,4条DIMM组成的4通道内存,2条x16速率的PCIe 3.0插槽,较多的SATA3接口,并且比较意外地配备了双千兆网卡。今天楼主就给大家展示这块主板的包装、外观和做工细节,简单介绍该主板的BIOS选项,分享我的看法和感受。

ASRock 华擎 X299M EXTREME 4 主板
ASRock 华擎 X299M EXTREME 4 主板2399元
京东自营
>

熟悉PC硬件的玩家应该都知道,华擎和华硕以前是同一家公司。高贵的阿苏斯一直都主打主板高端市场,不过这个玩法是不健康的。就像这两年的手机市场一样,各大品牌想要占据市场份额,必须做低端的市场(小米的红米、华为的荣耀就是如此)。高贵的阿苏斯怎么会放下身段去做低端产品线呢,于是就分拨了一批精锐的技术骨干去开辟低端市场,就有了现在的华擎。

不过为了避免产品竞争,华硕限制华擎只能做低端产品线和上一代的产品线。可是华擎的工程师可都是精英啊,低端产品又没有什么技术含量,闲不住的华擎工程师们可是有自己的小算盘,就开始动起了一些“歪心思”了。带着脚镣跳舞,妖板出现也就成必然。

比如华擎4Core1333-eSATA2,世界上第一款同时兼容DDR和DDR2内存的主板,就像现在的主板上既支持DDR3也支持DDR4 内存插槽,你说是不是“妖板”?

作为”妖板”产出地的华擎,每一年都会勤勤恳恳地尽可能推出各种板型的不同芯片组主板,完成一些大家认为不可能的操作.虽然ITX和M-ATX主板的市场有那么一点没落的迹象,但是华擎还是像完成日常任务一样推出着这些主板,比如今天给大家带来的X299M EXTREME 4。

1 ASRock 华擎 X299M EXTREME 4 主板开箱

整块主板的配置是非常标准的HEDT平台M-ATX配置,4条DIMM组成的4通道内存,2条x16速率的PCIe 3.0插槽,较多的SATA3接口.并且比较意外地配备了双千兆网卡,不过美中不足的是USB 3.0数量偏少以及单BIOS.

电脑主板晒单好文参考

M-ATX的板型使得包装盒很方,而厚度也告诉了我们它有多少料.

毕竟只是EXTREME系列中较低的型号,附件方面也仅有产品手册,明信片,M.2硬盘螺丝,2条SATA线,I/O挡板,SLI HB桥接器以及驱动光盘.

不知道为什么华擎在X299这一代主板上的配色如此低调,以往EXTREME系列的蓝色已不复存在.

主板背部.

主板背部接口方面,保留了Clear CMOS按钮.共提供了4个USB 2.0,4个USB 3.0和2个USB 3.1(Type A+Type C).另外还提供了关键时刻可以应急的PS/2接口.音频接口则是标配的5个3.5mm个1个光纤输出.网络部分虽然没有提供无线网卡,但是配备了2个千兆以太网口(I211-AT+I219V).

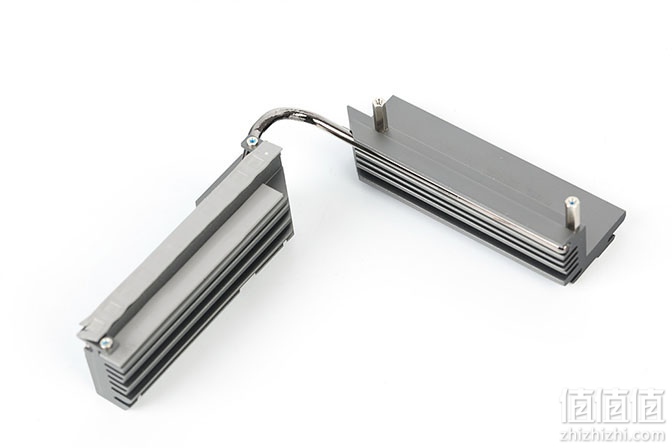

CPU供电散热片,通过热管扩展出另一部分.华擎称之为”XXL铝合金散热片”.

位于背部I/O部分的另一部分散热片,在提供散热帮助的同时也起到一定的装饰作用.

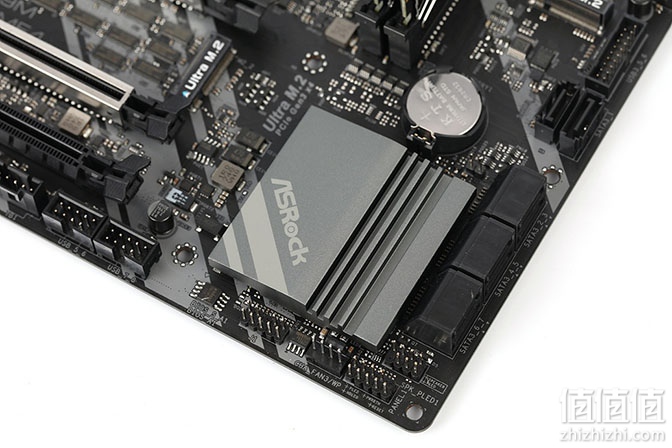

和SATA接口紧挨的主板芯片组散热片,带有RGB灯效.

全部的散热片.

脱去散热片后的主板正面.主板共有5个4-pin风扇接口(1个标注为CPU,1个标注为CPU风扇/水泵,3个标注为机箱,机箱和水泵风扇接口可以提供1.5A的更大电流).

硕大的LGA 2066 CPU插座.支持Core-X系列处理器(Kaby Lake-X和Skylake-X).

10+1相的处理器供电.

PWM主控为ISL69138,原生最大支持7相.搭配倍相芯片获得了10+1相的供电.

电源接口更是毫不吝啬的给了双8-pin的配置.

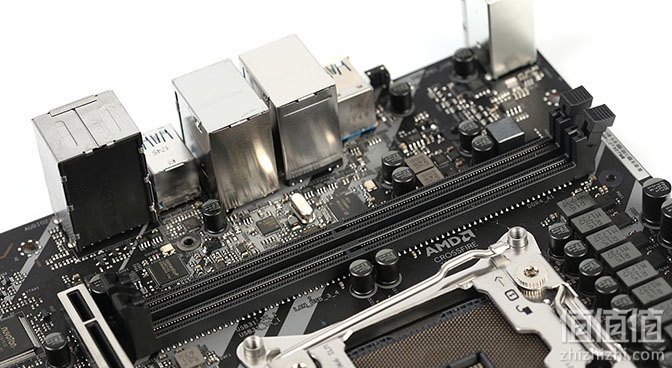

由于板型限制,两边各有2条DDR4插槽.支持最大64GB容量DDR4-2666内存,支持四通道和XMP,标称超频支持4266MHz以上.

每边的内存具有2相独立供电的支持.

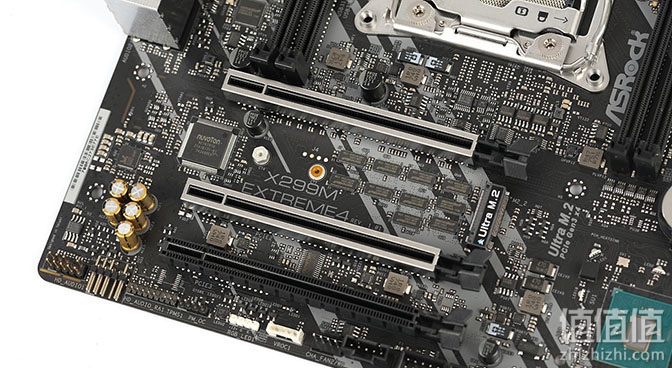

3条PCIe 3.0 x16,其中最后一条不具有强化包边的插槽最大速度仅为PCIe 3.0 x4.在搭配44-lane型CPU时将以x16/x16/x4模式运行;搭配28-lane型CPU时将以x16/x8/x4模式运行;而搭配16-lane型CPU时会以x16/x0/x4或x8/x8/x4模式运行.

虽然只是M-ATX的主板,但一共配备了8个SATA 6Gb/s,不过好像并不会有人在一个M-ATX机箱塞入8块HDD.

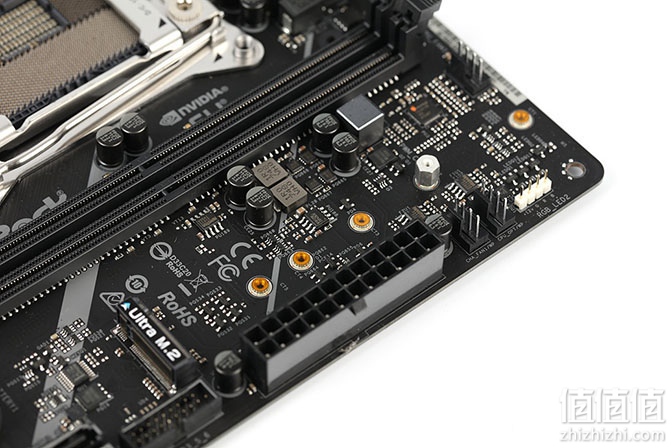

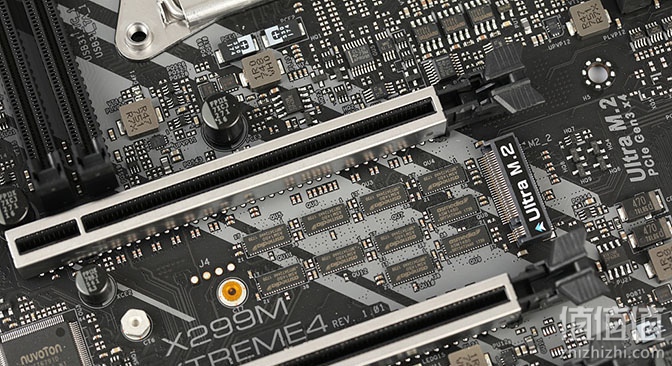

主板配备的2个Ultra M.2插槽均支持SATA 6Gb/s和PCIe 3.0 x4两种模式,其中位于主板24-pin接口旁的插槽支持2230/2242/2260/2280/22110型M.2设备,而位于第一条和第二条PCI-E插槽之间的M.2插槽仅支持2260/2280型.

X299芯片组.

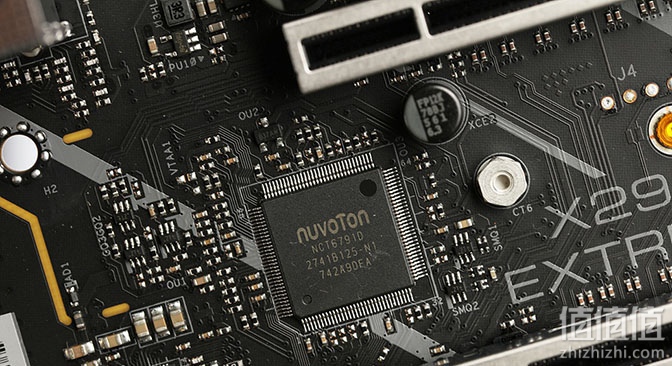

提供监控,PS/2接口等功能的NCT6791 I/O芯片.

基于Realtek ALC1220 Audio Codec的音频方案,支持115dB超高保真音效4和DTS Connect.

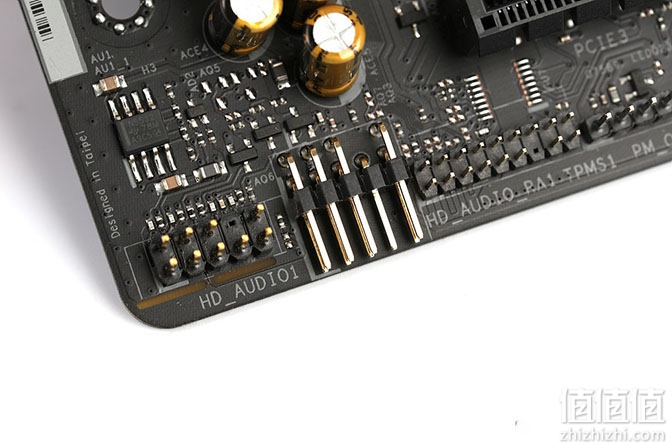

两组前置音频面板插针,一竖一卧可选择连接.

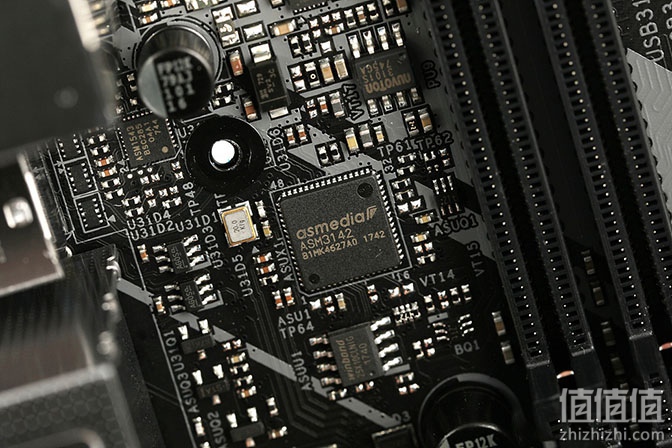

为提供USB 3.1支持的是最新的ASMedia ASM3142主控.

Intel官方唯一指定千兆网卡,Intel I219V.

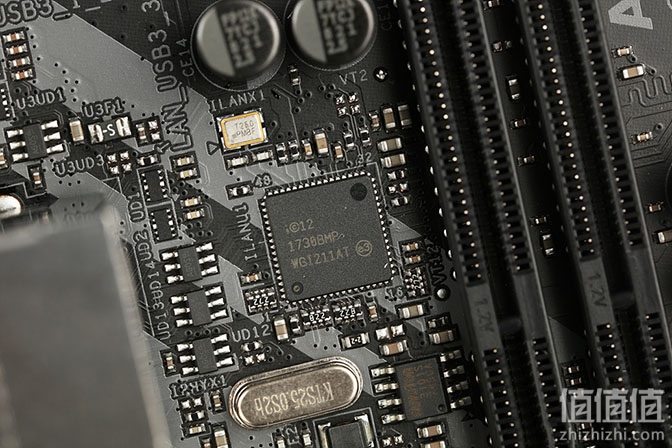

另一颗是额外配置的Intel I211-AT千兆网卡.

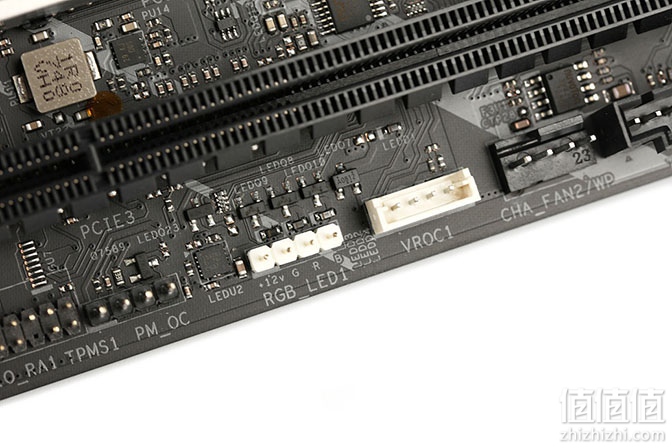

板载2个4-pin 12V-G-R-B LED灯带接口.另有提供NVMe硬盘RAID的VROC物理接口.

ASRock 华擎 X299M EXTREME 4 主板
ASRock 华擎 X299M EXTREME 4 主板2399元
京东自营
>

2 BIOS选项简介

主菜单,截图内使用的是Intel Core i7-7900X CPU.

超频主界面,有4个预设CPU超频可供选择.

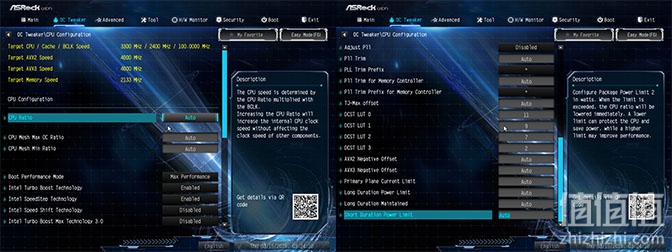

进入CPU设置,内有频率设置,自身电源管理选项以及一些外部通道选项.

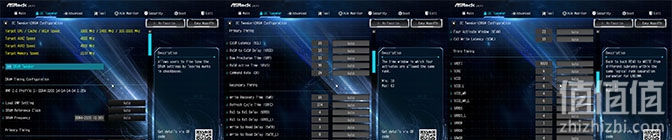

内存设置界面,X299芯片组上内存的参数选项可谓繁多.

CPU电压选项,可选5级防掉压设置.

电压可调项目和范围如下表所示,实际是与X299 Taichi几乎一样.

3 总结

在X99时代,ASRock X99M Killer由于各种优点和M-ATX的板型,曾收到不少玩家的爱戴.如今到了X299时代,这款X299M EXTREME 4作为精神续作是合格的.虽然不是隶属以往的Killer系列,但用料和功能完全没有因为M-ATX板型而缩水,水平和自家ATX大板保持较高的一致性.它的存在对于希望在HEDT平台上使用小主板的玩家来说实属幸运,但遗憾的是由于市场原因,可能见不到更高规格的类似产品了.
