微星这次为新一代Ryzen Threadripper处理器推出的AMD X399主板型号是MEG X399 Creation,其中的主要特色除了有针对处理器供电加入了多达19相的数位供电模组以及散热模组设计之外,整张主板的外型亦比微星过往的高阶主板产品看起来更加华丽。本文同样给大家进行开箱,展示该主板的外观和细节,进行详细的规格介绍。

MSI 微星 MEG X399 CREATION 主板开箱与规格介绍

微星这次为新一代Ryzen Threadripper处理器推出的AMD X399主板型号是MEG X399 Creation,其中的主要特色除了有针对处理器供电加入了多达19相的数位供电模组以及散热模组设计之外,整张主板的外型亦比微星过往的高阶主板产品看起来更加华丽。

电脑主板晒单好文参考

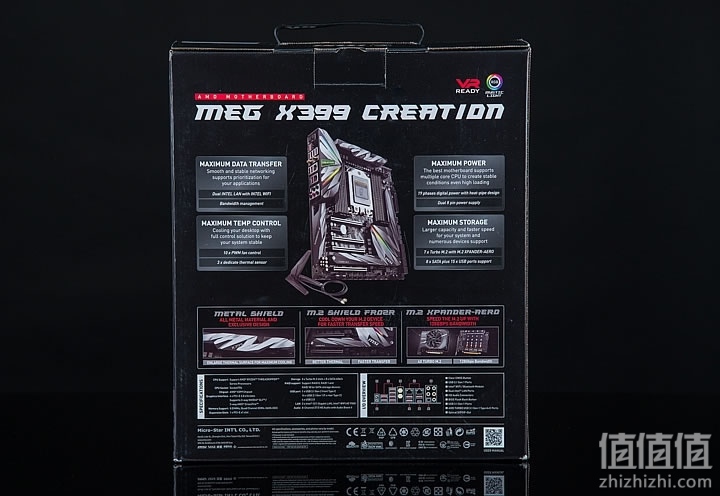

外盒背后一样有标示了一些关于这款主板的几个重点特色与规格表,从上面可以看到微星MEG X399 Creation主板大概有四个重点特色,其中除了刚刚提到的19相供电模组之外,还有提供多达7组M.2 SSD插槽、有线无线双网络规格与10个PWM风扇扩充针脚,以提供使用者更丰富的硬件扩充搭配。另外,值得一提的是主板所提供的7组M.2 SSD固态硬盘插槽中,有三组是直接内建在主板上,并有设计金属片覆盖还加强散热,而另外四组则是设置在配件内提供的M.2 XPANDER-AERO PCIe3.0 16扩充卡,而且扩充卡上也有设置了铝挤鳍片以及风扇来加强散热效果。

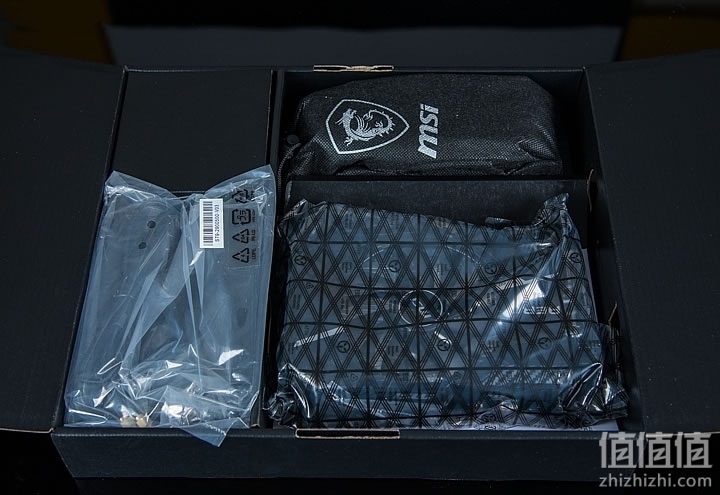

包装内除了有主板主体之外,还有一盒随附配件。

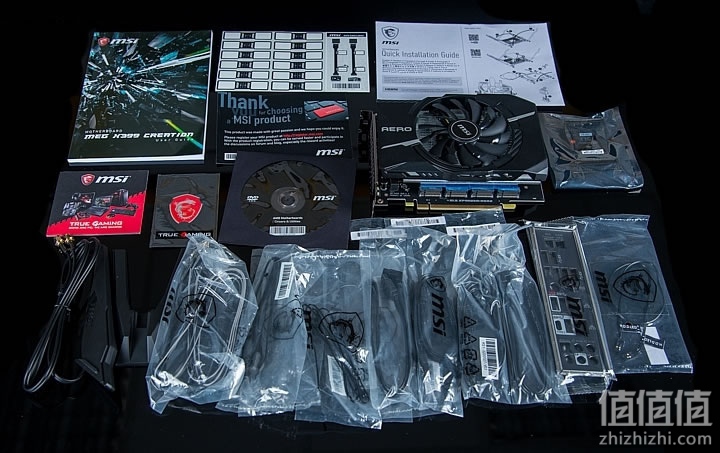

主板包装内随附的配件主要有纸本说明书、SATA线材标示贴纸、驱动软件光碟片、无线网络讯号天线、M.2 XPANDER-AERO PCIe3.0x16扩充卡、SLI桥接器、SATA传输线、RGB灯条连接线、温控感测线以及I/O背档板。

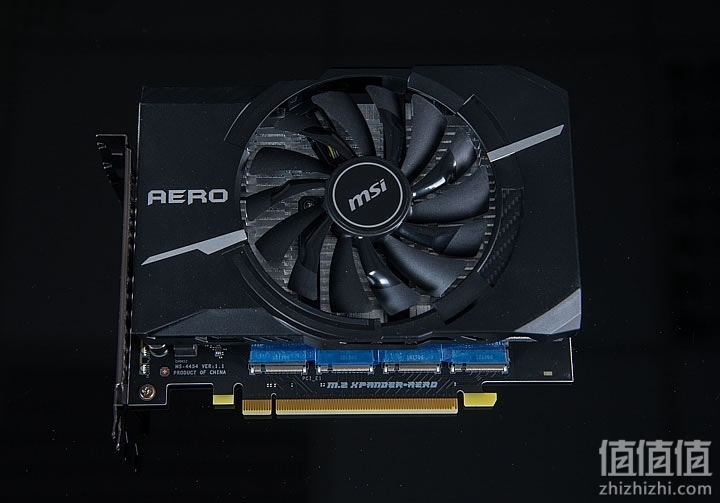

主板内随附的一张看起来像显卡的M.2 XPANDER-AERO PCIe3.0x16扩充卡上有设置了四组PCIe3.0x4的M.2插槽,可以让使用者扩充更多的M.2固态硬盘,而且扩充卡上也有加入了了铝质散热片与9公分风扇来加强硬盘散热效果。

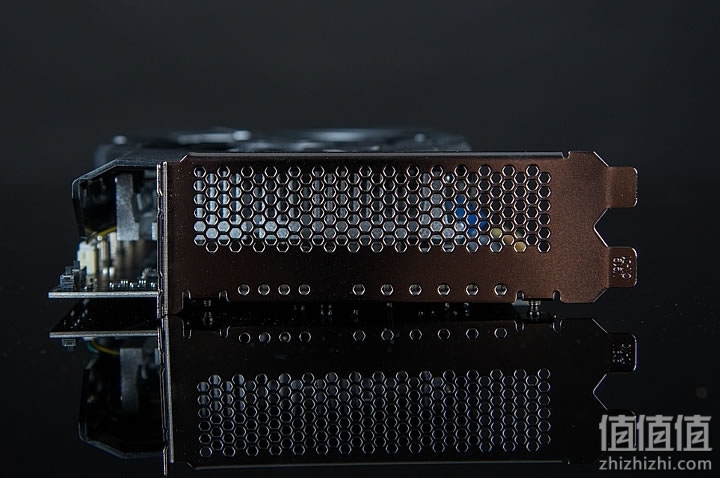

这张扩充卡是2 Slots的设计,并且在PCIe档板上也有加入开孔设计来加强散热效果。

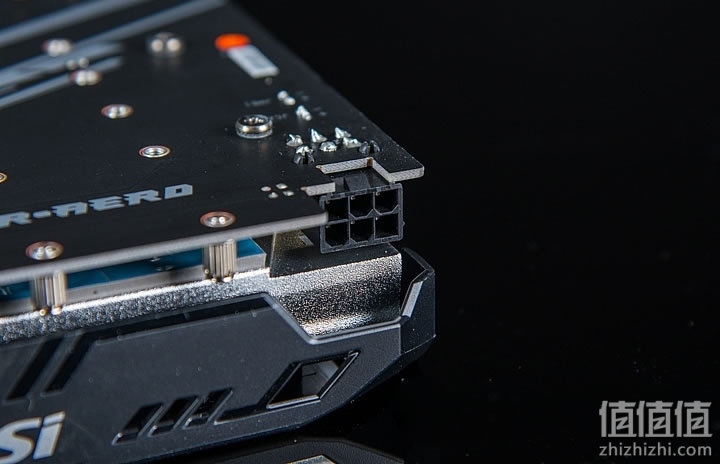

在扩充卡上有设置了一组6Pin电源来提供硬盘供电。

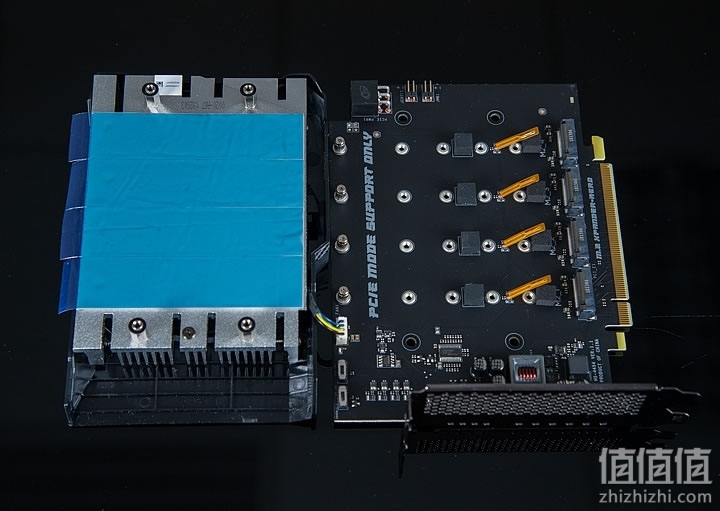

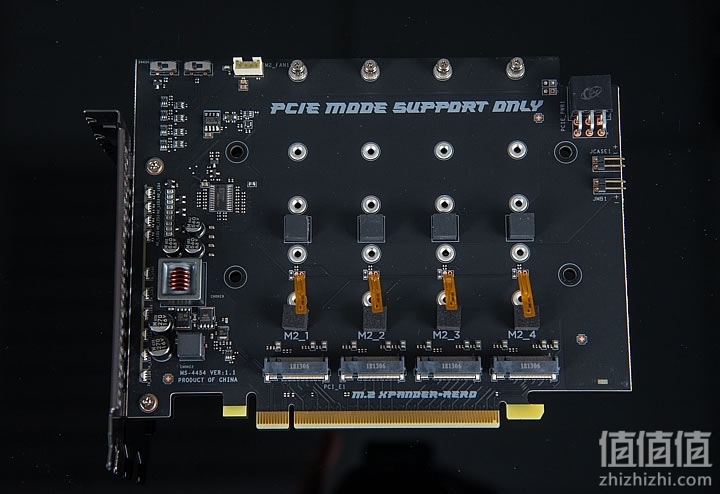

拆下散热器后可以看到铝质散热片上也有加入了一大片的导热贴片,而每个M.2插槽皆可安装至22110尺寸规格的M.2 SSD固态硬盘,并且也都有设置硬盘感应装置。

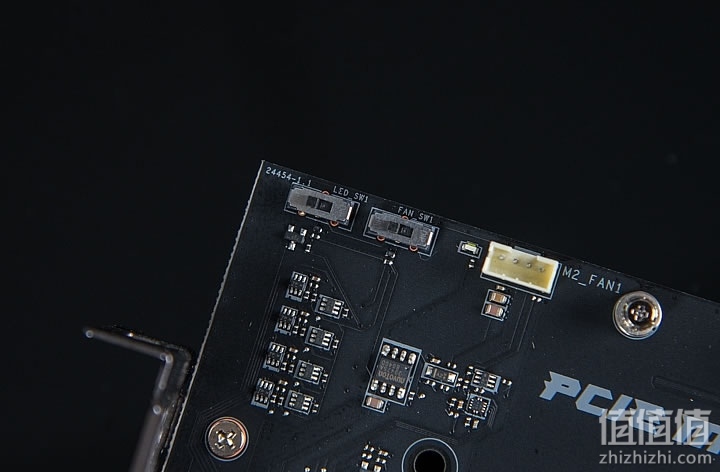

在扩充卡电路板的左上角为至也有设置了模式切换开关。

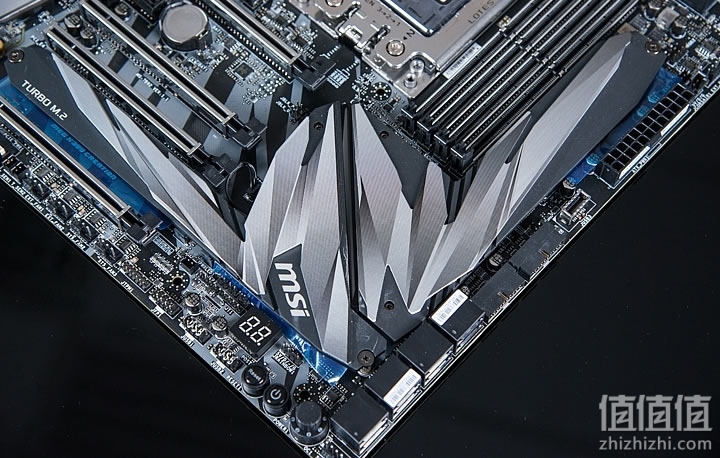

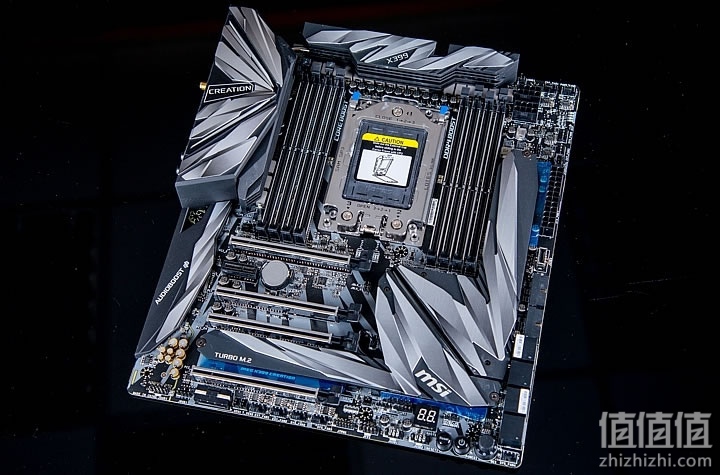

微星这款MEG X399 Creation主板也是采用E-ATX尺寸规格设计,而且芯片组与M.2硬盘的散热片也特别设计成像是战斗机的样子,再搭配散热片内的RGB光条,更让整张主板的外型质感加分不少。

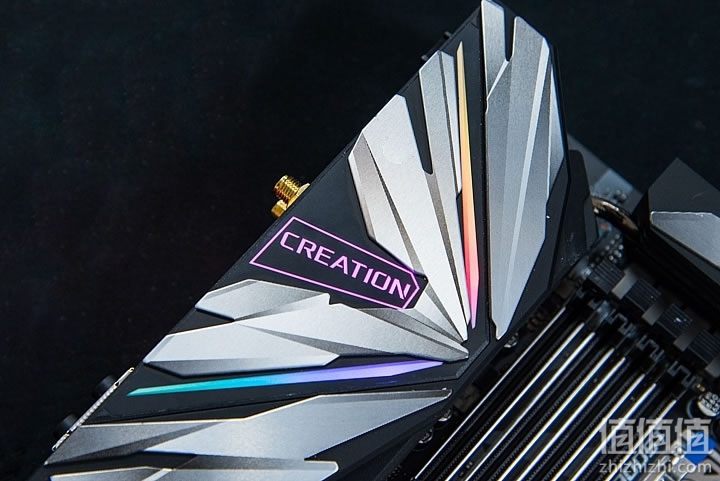

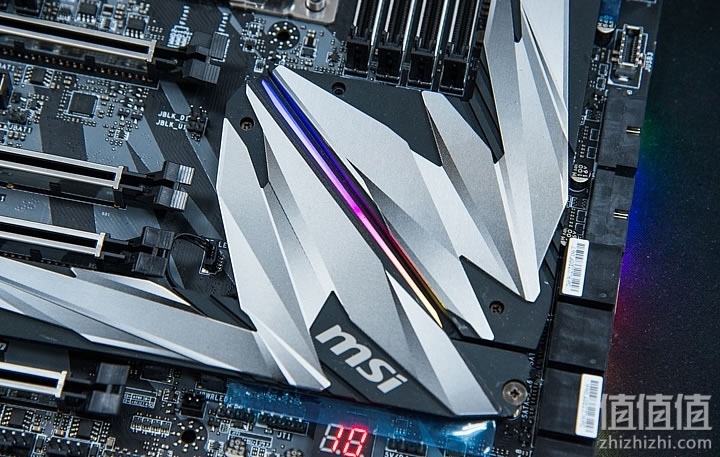

这款主板在芯片组散热片、I/O外罩以及侧边都有加入RGB背光设计,并且可以透过随附的软件来调整自己喜欢的灯色或是显示模示。

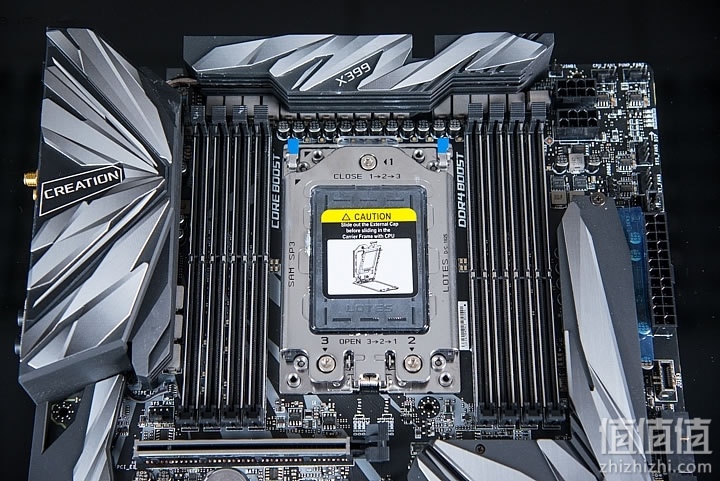

微星MEG X399 Creation主板为了让新一代的AMD Ryzen Threadripper处理器有更充足稳定的供电,特别采用了19相供电模组设计,而且两侧供电元件上所搭载的散热片也有加入铜质热导管衔接来加强散热效果。此外,这款主板也是采用了四通道8DIMM的内存插槽,就官方规格标示最高可超频至DDR4-3600运作频率以及128GB容量,而且每一组内存插槽也都有加入金属片来增加强度。

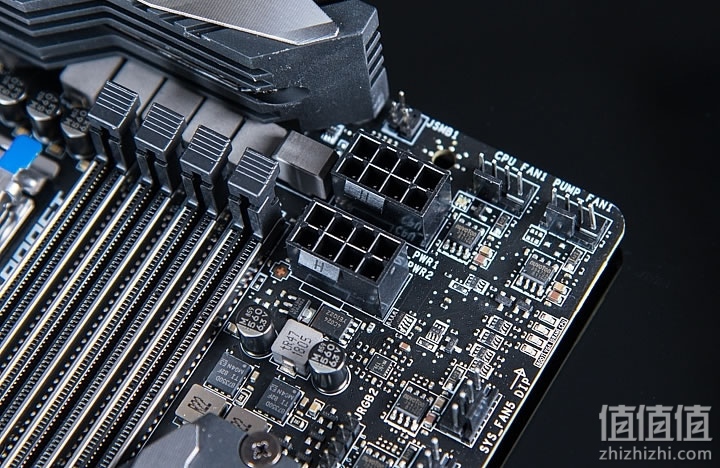

针对处理器的供电有设置了两组8Pin电源,而且在电源的旁边也有设置了简易的DeBug灯号,让使用者可以更快了解系统无法开机的问题点。

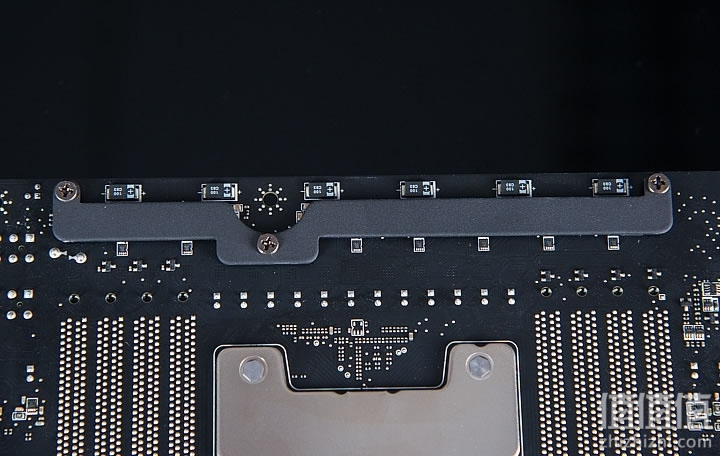

在主板背后的处理器供电元件也有加入一条金属片来增加散热效果。

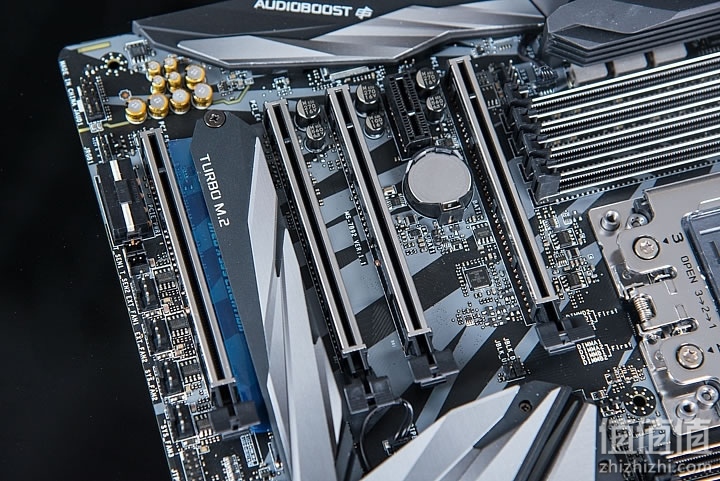

扩充规格方面,主板上一共提供了4组PCIex16与一组PCIe3.0x1的扩充插槽,其中第一与第三组插槽的实际带宽可达到PCIe3.0x16,而第二、四组插槽的带宽则是PCIe3.0x8的规格设计,而且每一组PCIex16插槽也都有加入了金属外壳来增加插槽强度,降低因为显卡重量而使得插槽断裂的问题发生。



主板上一共提供三组M.2 SSD插槽,不过因为M.2散热片是与芯片组散热片固定在一起,所以要安装M.2 SSD时就得先拆卸散热片才能看到插槽。

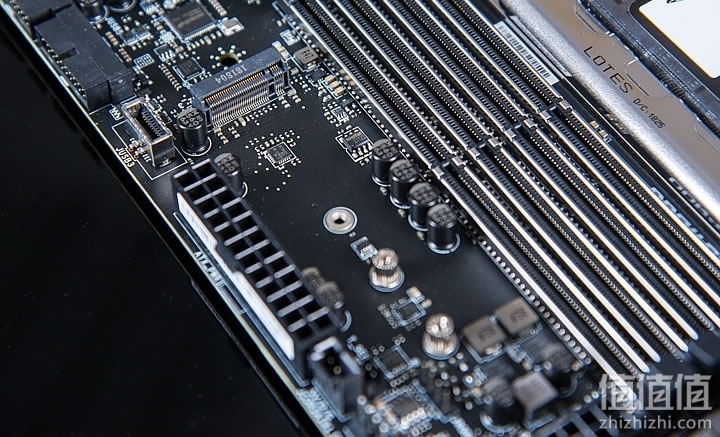

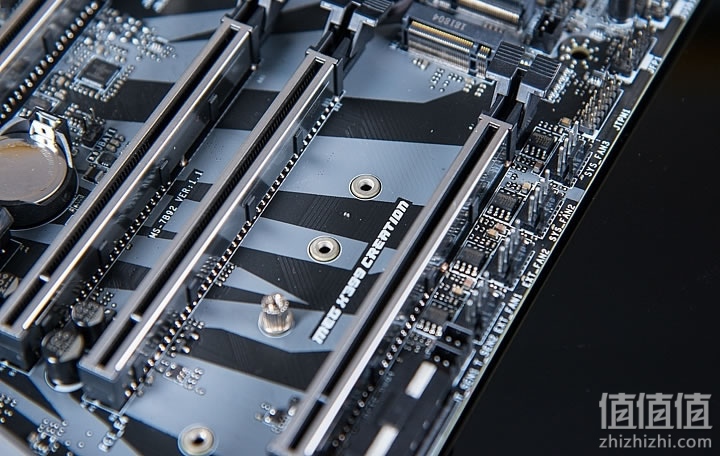

卸下散热片后就可以看到三组M.2 SSD的插槽,其位置分别是在第三、四组PCIex16之间、主板芯片组下方以及主电源与内存之间,可分别支持至22110/2280/2280尺寸规格的M.2 SSD固态硬盘。

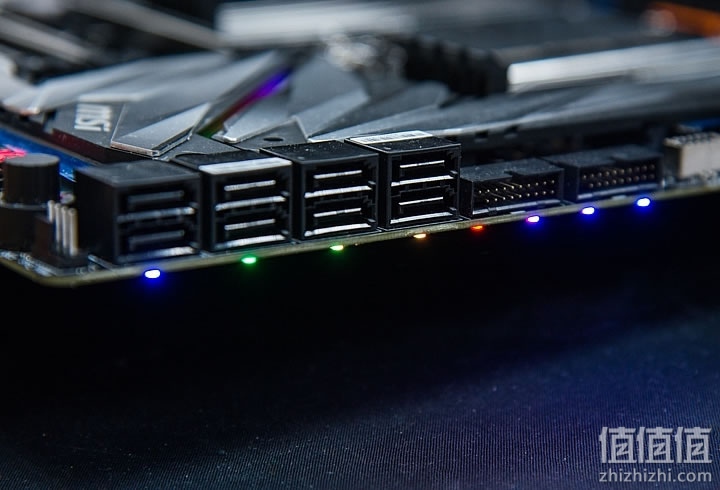

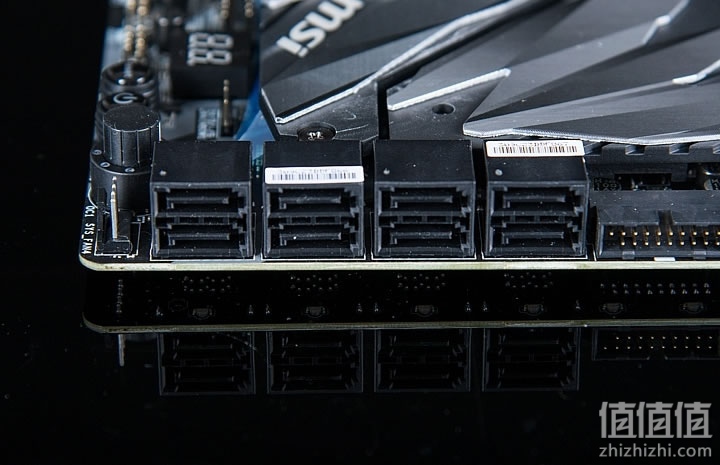

除了M.2插槽之外,主板侧边还有设置了8组SATA 6Gb/s传输埠。

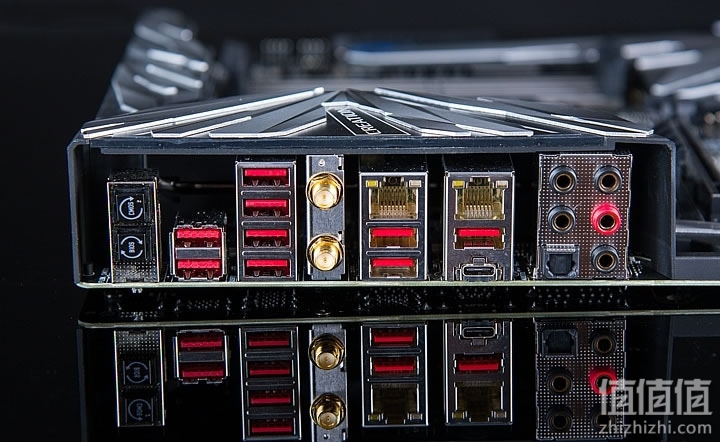

主板上的I/O有提供了八组USB3.0、一组USB3.1 Gen2 Type-A与一组USB3.1 Gen2 Type-C等传输埠。而网络规格部分,除了有内建两组Gigabit RJ-45网络埠之外,I/O上也直接内建了一张可支持802.11ac无线网络与蓝牙传输的无线网络卡。至于音效规格方面也有提供了3.5mm与光纤端子。

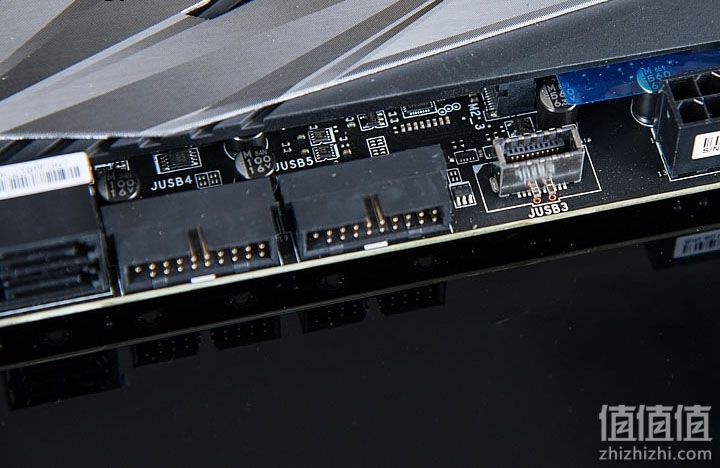

除了I/O上的USB传输埠之外,在主板主电源旁边还有设置了一组USB3.1 Type-C、两组19Pin USB3.0的前置扩充埠,让有需要的使用者可以扩充使用。

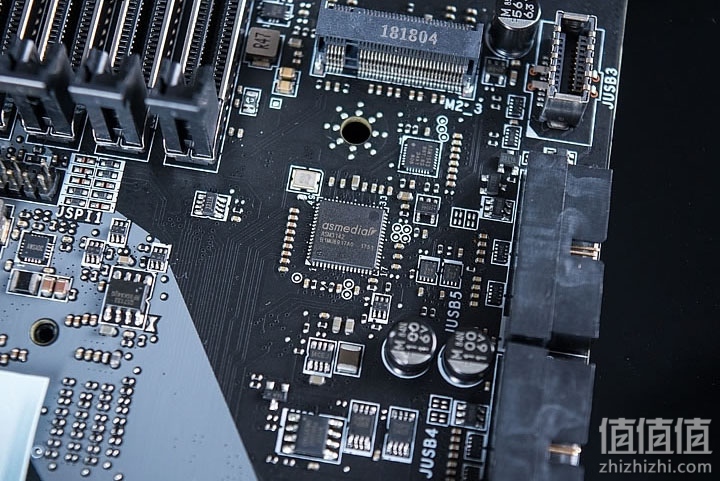

前置的USB3.1 Type-C传输埠也是透过一颗asmedia推出的ASM3142芯片扩充。

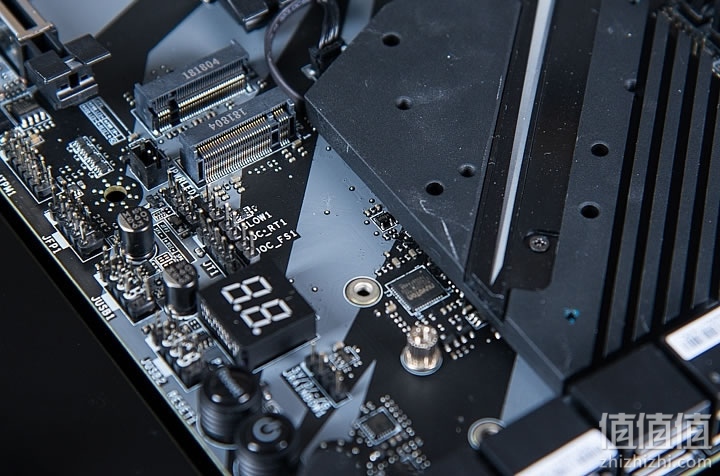

另外,在主板的SATA传输埠旁边的也还有两组9Pin的USB2.0前置扩充埠,而且扩充埠旁边除了有设置电源开关、重启新启动以及超频段速调整等开关之外,也有设置了DeBug代号显示灯,让使用者可以更快速查找无法开机的问题。

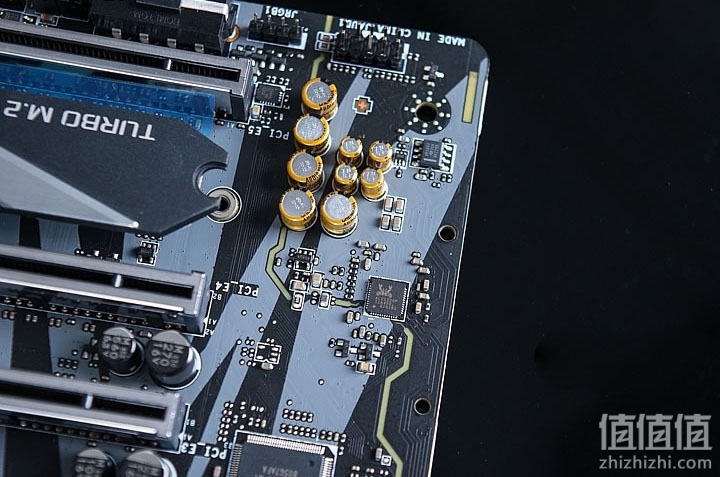

卸下主板上的音效电路遮罩便可以看到电路板上搭载的音效解码芯片是采用Realtek推出的ALC1220P,可支持7.1声道音效输出,并且还有搭配NIPPON CHEMI-CON音效电容来加强音效表现。

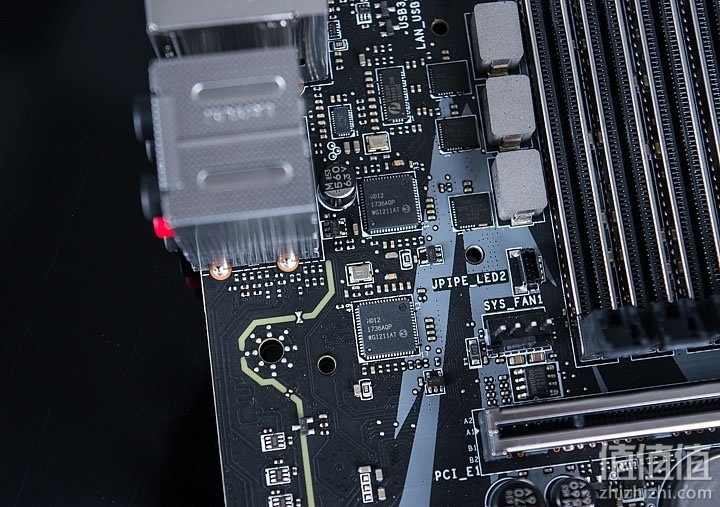

I/O上的两组RJ-45有线网络埠都是采用Intel推出的WGI211AT网络控制芯片,皆可支持至Gigabit带宽。

热门主板优选好品推荐

至于主板内建的无线网络卡则是采用了Intel Wireless-AC 9260,这款无线网卡不仅可支持2.4GHz/5GHz双频段802.11ac无线网络与蓝牙5.0无线传输功能,还可达到160Mhz频宽并具备MU-MIMO 2x2双天线设计,最高传输速度可达到1.73Gbps。
