ASUS 华硕 ROG STRIX B450-I GAMING 电脑主板开箱

更新于 2021-1-20 17:26华硕b450-i主板测评_怎么样_性能测试

ASUS 华硕 ROG STRIX B450-I GAMING 电脑主板在小巧的主机板下有着4组SATA、2组M.2、Wi-Fi、HDMI 2.0 等扩充功能,支持AMD一代与二代Ryzen处理器,以及Ryzen APU,支持 DDR4 3600MHz频率,最高可安装32GB容量。接下来楼主就给大家展示这款主板的包装、外观和做工细节,分享我的使用感受和入手体验,对这块主板进行实测体验。

这块 ASUS  ROG STRIX B450-I GAMING 主板目前国行版尚未上市,可以参考同为 ROG STRIX系列的B360-G主板:

ASUS 华硕 ROG STRIX B360-G GAMING 电脑主板
ASUS 华硕 ROG STRIX B360-G GAMING 电脑主板899元
京东自营
>

华硕ROG STRIX系列的iTX主板已成为每代必出的款式,继AMD推出第二代Ryzen处理器,也顺带更新高阶X470晶片组,而在几个月后也中轮到主流的B450主机板更新。华硕率先送来「ROG STRIX B450-I GAMING」主机板测试,在小巧的主机板下有着4组SATA、2组M.2、Wi-Fi、HDMI 2.0等扩充功能,让玩家打造最强悍8核Ryzen小主机。

官方规格:

尺寸:Mini ITX(17 cm x 17 cm)
处理器:AMD Ryzen 1st, 2nd
处理器脚位:AM4
晶片组:AMD B450
内存条:2 x DIMM, MAX 32GB, DDR4 3600(OC)/2666 MHz
扩充插槽:1 x PCIe 3.0 x16
显示输出:1 x HDMI 2.0b
储存埠:4 x SATA 6Gb/s、M.2_1 Socket 3(PCIe 3.0 x4 & SATA)、M.2_2 Socket 3(PCIe 3.0 x4)
网路:Intel I211-AT Gigabit LAN w/ LANGuard
无线:Wi-Fi 802.11ac 2x2 2.4/5GHz MU-MIMO、蓝牙v4.2
音讯:ROG SupremeFX S1220A、Dual OP Amplifiers
USB埠:2 x USB 3.1 gen2(Type- A)、6 x USB 3.1 gen1(2 x板载扩充)、2 x USB 2.0(2 x板载扩充)

1 ROG STRIX B450-I GAMING主机板开箱

AMD 400系列晶片维持着与300系列相同的I/O规格,而X470与B450两者在USB、SATA、PCIe的扩充数有些规格差异,但是这差异若放在Mini ITX的主机板就几乎没差异了。也因此,在测试时比较了ROG STRIX X470-I GAMING与B450-I GAMING主机板,两者在I/O规格、用料上如出一辙,外观差异仅在M.2散热片的ROG Logo有无AURA灯效而已。

可预期X470-I与B450-I会存在价格差异,但老实说同规格又更便宜,那X470-I又会何去何从更耐人寻味。

↑主机板外包装。

电脑主板晒单好文参考

ROG STRIX B450-I GAMING采用Mini ITX尺寸,可支援AMD一代与二代Ryzen处理器,以及Ryzen APU。受限于主机板尺寸,内存条提供2组标准长DIMM插槽,可支援DDR4 3600MHz最高可安装32GB容量。

扩充方面则维持1组PCIe 3.0 x16可用来扩充显示卡;倘若安装Ryzen APU这组则变成PCIe x8,并有着内显HDMI 2.0输出,可提供4K 60Hz HDR影像输出。储存方面,维持着4组SATA与2组M.2插槽,1组位于正面(散热片下方)、另一组位于主机板背面。

网路维持着Intel I211-AT GbE LAN,以及无线网路Wi-Fi 802.11ac双频2.4/5GHz MU-MIMO、蓝牙v4.2等连线;音效则是ROG SupremeFX S1220A搭配2颗放大晶片,且音源孔有LED灯光指示。

USB方面后I/O共有6组,包括USB 3.1 gen2 Type-A、4组USB 3.1 Gen1,而在板上还有2组USB 3.1 Gen1与USB 2.0可扩充;I/O提供相当充足,并将需要连接的插座都设于主机板边缘,让玩家在安装时更便利。

↑背面则有产品规格与特色介绍。

主机板配置上,将所有连接的插座都放置于边缘,让玩家在DIY组装时更好整线与安装。主机板在供电模组与正面M.2插槽都有散热片的设计;而音效与M.2都采用子卡堆叠的安装方式,替ITX主机板增加布线空间。

↑ROG STRIX B450-I GAMING主机板。

↑背面亦有不少元件,其中1组M.2插槽则位于背面。

主机板右侧,跟着2组内存条插槽,一字排开了ATX 24-pin供电、前面板针脚、2组直立SATA、USB 2.0、USB 3.0等插座,这些亦是电脑组装基本需使用到的功能。

↑主要的供电、SATA、USB插座都排在主机板右侧边缘。

↑主机板上还有帅气的黑同刻印字。

主机板上方边缘,主要有着CPU 8-pin供电、CPU FAN以及ARGB 3-pin、RGB 4-pin的扩充针脚。

↑主机板上方边缘。

主机板下方,则是唯一的PCIe x16插槽,并有着金属装甲加强插槽的强度;而与他比邻的即是2层加盖的音效卡与M.2插槽。

M.2散热片有着相当潮的印字与ROG Logo,松开2根螺丝可取下散热片,前端有着M.2插槽、后端则是音讯处理晶片,藉由加盖的方式让ITX主机板有更好的布线设计。

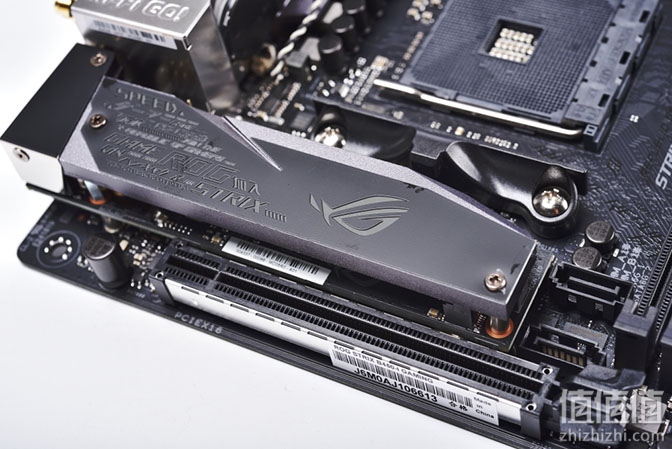

↑主机板的PCIe x16与M.2散热片;此外,有2组SATA因为边缘位置不够,所以藏在这个空间内。

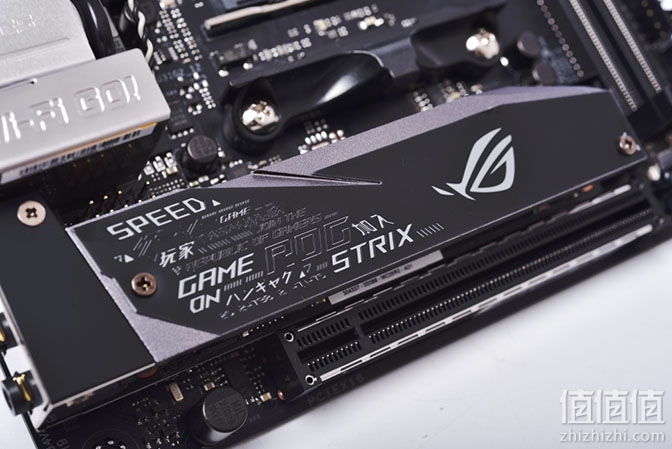

↑M.2散热片的潮字。

↑散热片内贴有导热胶,加盖的子卡整合音效与M.2插槽。

主机板后I/O,则提供1组HDMI 2.0供内显输出使用;并有着4组USB 3.1 Gen1,以及2组USB 3.1 Gen2 Type A,还有着RJ-45网路、Wi-Fi天线与3.5 mm音效输出入。

↑主机板后I/O。

电脑主板晒单好文参考

ROG STRIX B450-I GAMING 主机板细节展示

主机板上的功能、I/O基本介绍的差不多,紧接着便来细看主机板上的CPU、RAM VRM与板载晶片等用料。

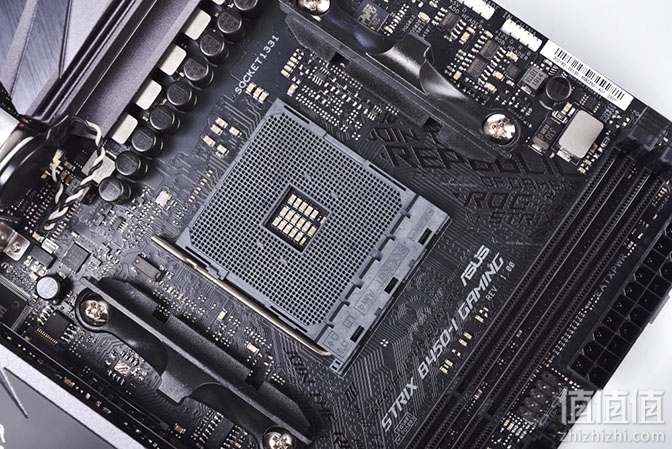

↑主机板完整外观。

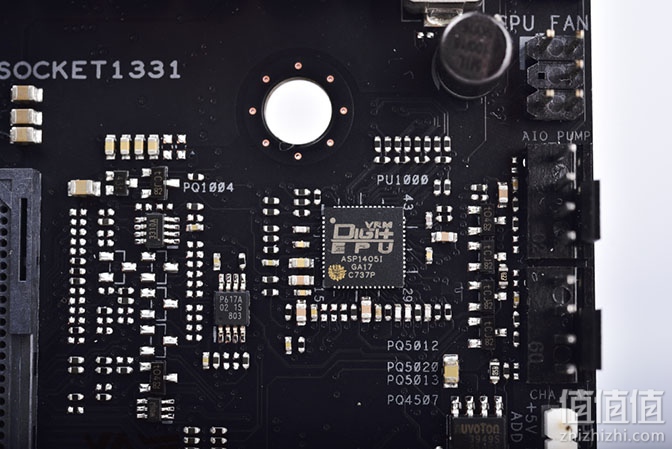

CPU数位供电控制器DiGi+EPU ASP14051。

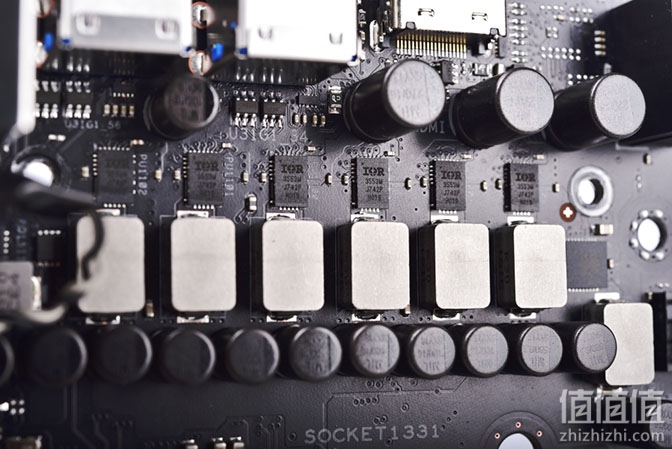

↑CPU采Digital 6相供电,并搭配IR3553M整合式40A MOSFET晶片。

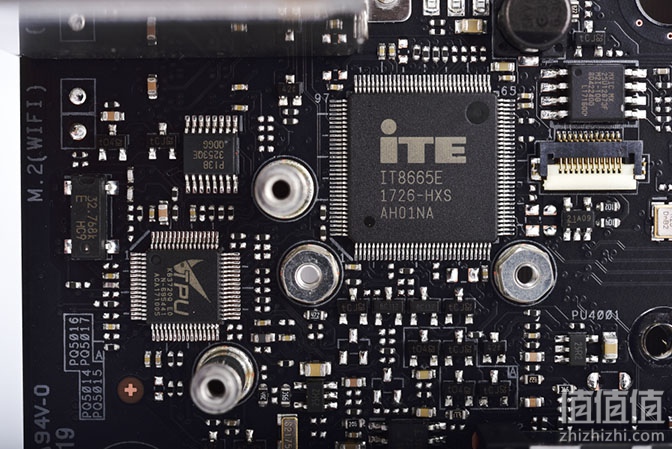

↑自家TPU经片与iTE IT8665E环控晶片。

↑AMD B450晶片组。

↑ROG SupremeFX S1220A音效晶片。

↑背面有一颗ARM微控晶片。

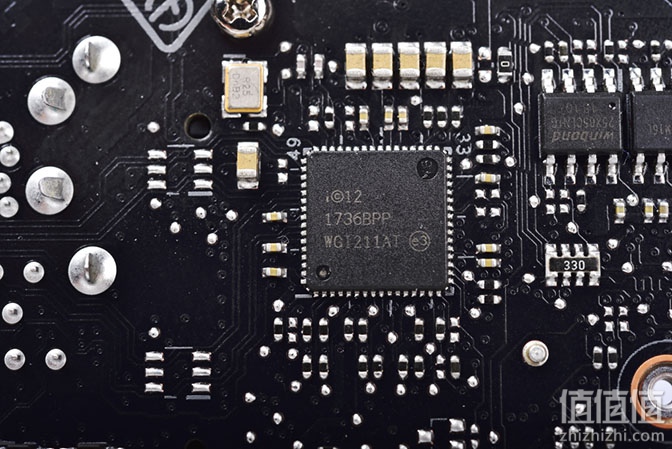

↑Intel I211-AT Gigabit LAN网路晶片。

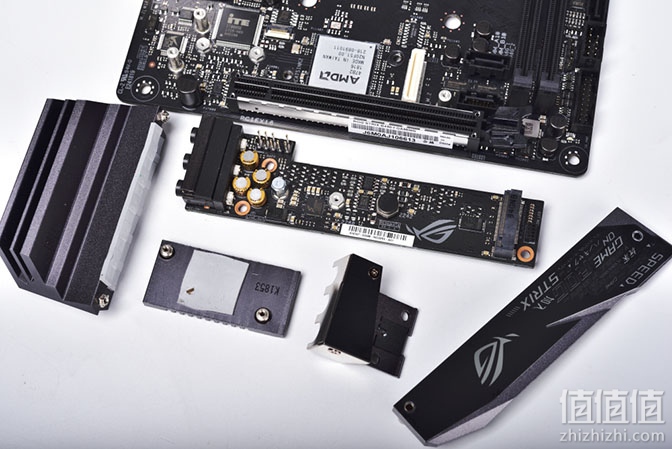

↑VRM散热片、PCH散热片与音效子卡、M.2散热片。

电脑主板晒单好文参考

ROG STRIX B450-I GAMING配件一览

主机板配件则满满的信仰,有着ROG的感谢卡,以及ROG STRIX的贴纸,当然包含着说明书与驱动光盘,以及M.2螺丝、I/O档板、SATA线材、3-pin ARGB延长线、束带与Wi-Fi天线。

当中还有相当贴心的前面板针脚延长线,毕竟前面板针脚挤在右侧,为了让玩家更容易安装控制针脚,所提供的延长线,有这个贴心配件组装iTX电脑就更方便了。

↑主机板配件。

↑前面板针脚延长。

电脑主板晒单好文参考

2 ROG STRIX B450-I GAMING BIOS设定

ROG UEFI BIOS于概要页面有电脑相关资讯,而在Extreme Tweaker超频页面,则可调整DOCP、eCLK模式与CPU时脉,更包括各式TPU、电压等调节功能,让玩家自行超频Ryzen处理器。

进阶页面中,则可针对内置装置设定,调整各式I/O模式等设定;而在工具页面中,则加入Auto-launch ASUS Grid的选项,若玩家不想安装这程式,可在BIOS当中将其关闭。

↑BIOS概要页面。

↑Extreme Tweaker超频页面。

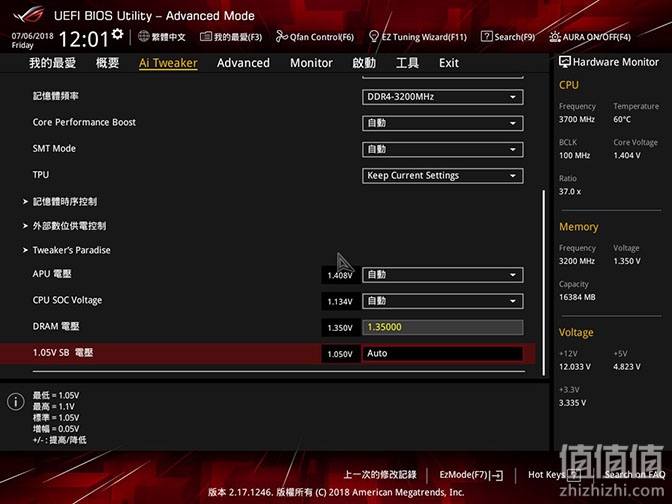

↑超频电压控制。

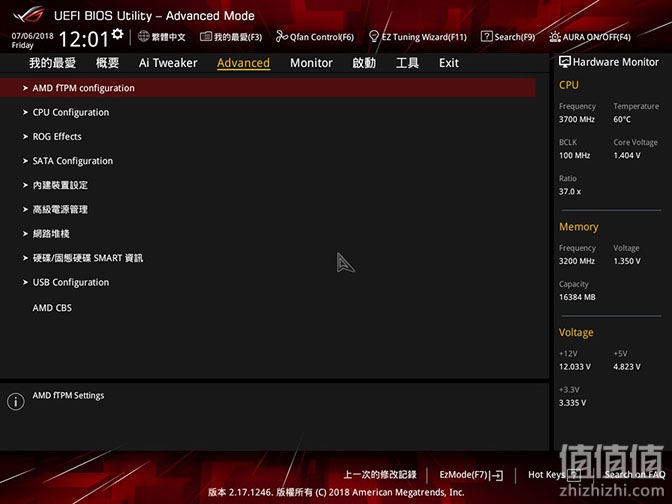

↑BIOS进阶选单。

↑内置装置设定。

↑温度监控。

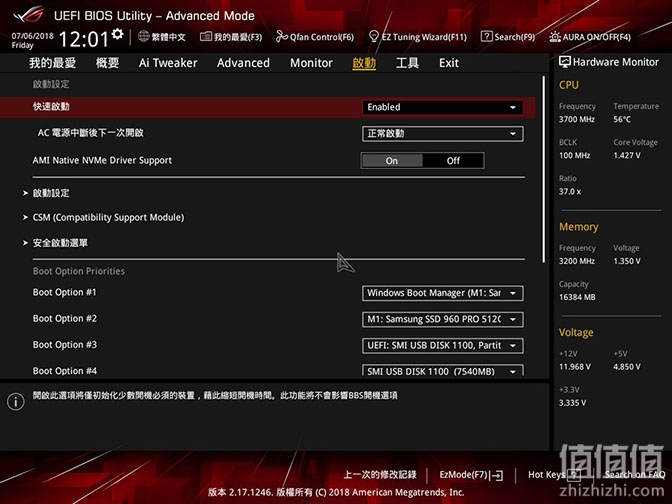

↑启动选单。

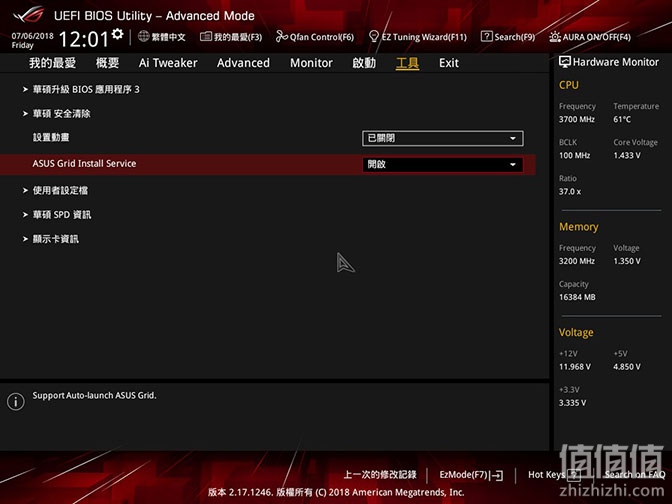

↑工具选单,有着AUSS Grid程式的启动功能。

↑快捷F6可叫出Q-Fan控制页面。

ASUS 华硕 ROG STRIX B360-G GAMING 电脑主板
ASUS 华硕 ROG STRIX B360-G GAMING 电脑主板899元
京东自营
>

3 ROG超实用软件

ROG STRIX亦与ROG共享有众多软体加值,像是AI Suite:可用来管理主机板TPU、EPU、Fan Xpert…等管理工具,并监控水冷、风扇等资讯;GameFirst IV:网路优化软体,可自动依据应用类型来排序优先权;Sonic Studio与Sonic Radar则是用来控制主机板音效,以及将游戏音效对应至方为雷达上的超强硬用;除此之外,更提供RAMCache、CloneDrive等免费软体,让玩家可透过内存条加速磁盘,或透过电脑来复制磁盘。

ASUS Grid

ASUS Grid是隐藏于主机板BIOS,并于电脑开机连上网路后,会询问是否要安装这只软体(BIOS可关闭这功能)。ASUS Grid提供有关华硕的新闻资讯,以及重要的驱动、程式的免光盘安装,玩家只需透过ASUS Grid即可线上安装主机板的驱动与程式,跟光盘机说掰掰。

↑ASUS Grid提供华硕相关新闻。

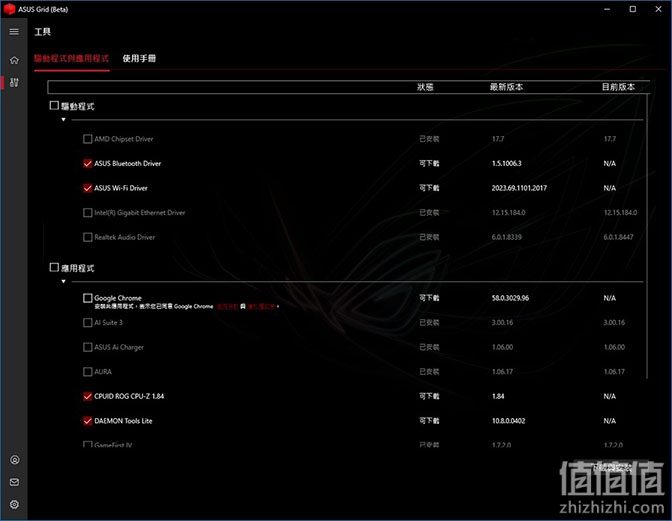

↑自动侦测主机板提供驱动、程式的下载与更新功能。

AURA Sync

AURA软体不仅有着各式灯光效果,亦有着色彩圈、亮度、RGB、Hue等颜色调整功能,让玩家自行调色;另一方面,AURA Sync亦可与ROG Claymore机械式键盘、ROG Spatha、Gladius II、Pugio等电竞滑鼠,以及STRIX显示卡、RAM内存条等产品同步灯光,打造出最具个人特色的DIY电脑。

↑AURA Sync软体。

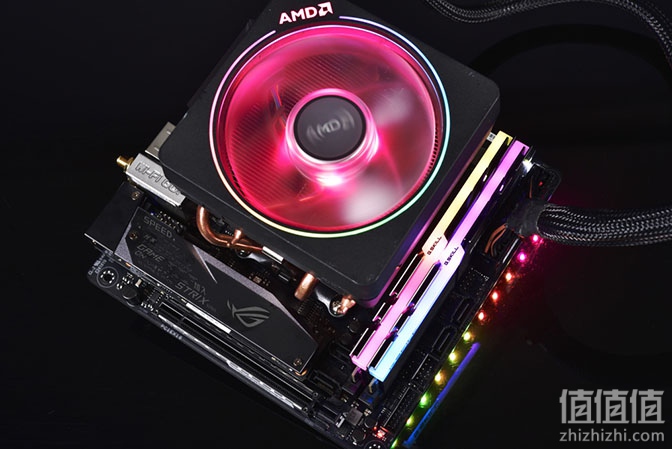

↑主机板灯光效果。

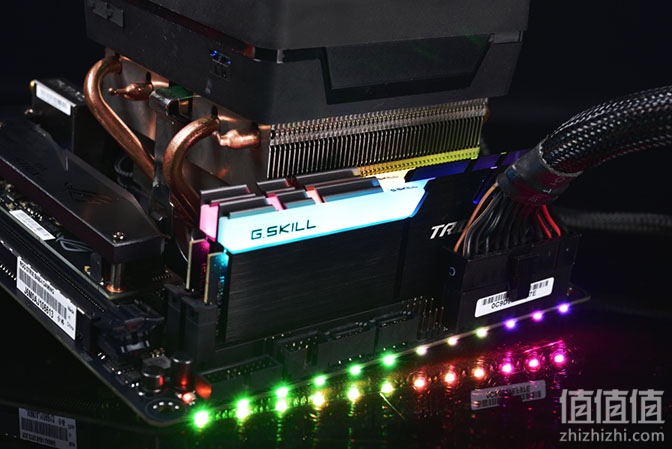

↑主机板灯光效果。

电脑主板晒单好文参考

AI Suite 3

AI Suite软体可控制主机板TPU、EPU、DIGI+电源控制,以及风扇控制Fan Xpert 4,让玩家可以透过这套软体来控制、微调电脑设定;并有着5-Way优化功能,可自动将电脑调节为性能模式提升效能。

↑AI Suite 3软体。

GameFirst IV

为了提升玩家进行游戏时的网路顺畅,华硕采用自行开发的GameFirst IV网路优化软体。GameFirst IV基本上无须任何操作,预设采智慧模式运作,会依据应用优先权来调整封包,并可调整应用使用有线LAN或无线Wi-Fi连网,以达到顺畅网路游戏体验,当然亦可手动自行选择模式或程式优先权。

↑GameFirst IV网路优化软体。

电脑主板晒单好文参考

Sonic Studio III&Sonic Radar III

Sonic Studio III软体,除了可透过Sonic Studio Effects强化音效之外,更强的是能够依据不同应用,来指定音效输出的路径,例如:用电脑观看电影时,可以直接透过HDMI输出影音讯号给扩大机,而扩大机再分别将音讯出给音响、影像输出给电视使用;而当在游戏时,也可以自动将游戏音讯,输出给电竞耳机,让玩家无须手动切换,一切音效管理通通交给Sonic Studio III即可。

↑Sonic Studio基本设置,可开启Sonic Studio Effects强化音效。

Sonic Studio III会自动侦测应用程式,接着在高级设定当中,将DEVICE ROUTING给开启之后,就能依据不同应用来选择输出的音讯装置;且可以依据不同应用来设定音效与等化器,并可将设定储存起来进行备份。

↑高级设置中,可依据应用程式来调整音效路由,让不同应用输出至不同的音效装置。

Sonic Radar III则是分析游戏音讯,并透过雷达显示,将声音的方位给「指示」出来,对于需要听音辨位的游戏,这功能对于初学者可以说是相当强大,新版本的Sonic Radar III提供了雷达、3D指针与信号显示器,让玩家可以看见声音方位;Sonic Radar III在《斗阵特攻》游戏当中也相当有效,不论敌友只要声音有任何风吹草动,都会显示在雷达上,而在软体的编辑页面当中,也能设定图像的透明度与位置,喜爱射击游戏的玩家,但又是听力苦手的玩家,可以试着用这套软体来试试。

↑Sonic Radar III效果预览,玩家可先播放音乐,试试效果;编辑页面中,则可调整雷达、3D指针与信号的颜色、位置等属性。

RAMCache II

此软体,可以对电脑中的主要磁盘,进行内存条快取,换句话说就是将一小部分的内存条,当作磁盘的前级缓冲区,如此一来就能加速磁盘的读/写速度;而操作上,只需选择预加速的硬盘,以及设定快取内存条容量,容量多寡与各位系统内存条有关,设定个1GB就已相当够用。

↑RAMCache II,指定硬盘后选择容量即可,操作相当简单。

电脑主板晒单好文参考

4 ROG STRIX B450-I GAMING 主板怎么样?

4.1 效能测试

效能测试方面,则以ROG STRIX B450-I GAMING主机板搭配AMD Ryzen 7 2700X处理器,并使用AMD信仰RGB风扇Wraith Prism进行测试;设定上采用Auto Turbo设定,内存条则设定为3200 MHz进行测试。

测试平台:

处理器:AMD Ryzen 7 2700X
主机板:ROG STRIX B450-I GAMING
内存条:G.SKILL Trident Z RGB DDR4 8GB*4-3200
显示卡:NVIDIA GeForce GTX 1080 FE
系统盘:Samsung NVMe SSD 960 PRO M .2
电源供应器:Antec TruePower 750W
操作系统:Windows 10 Pro 64bit

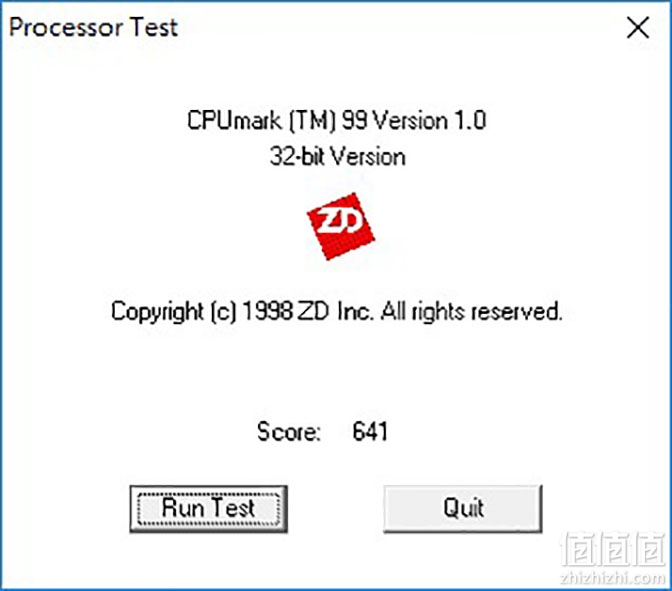

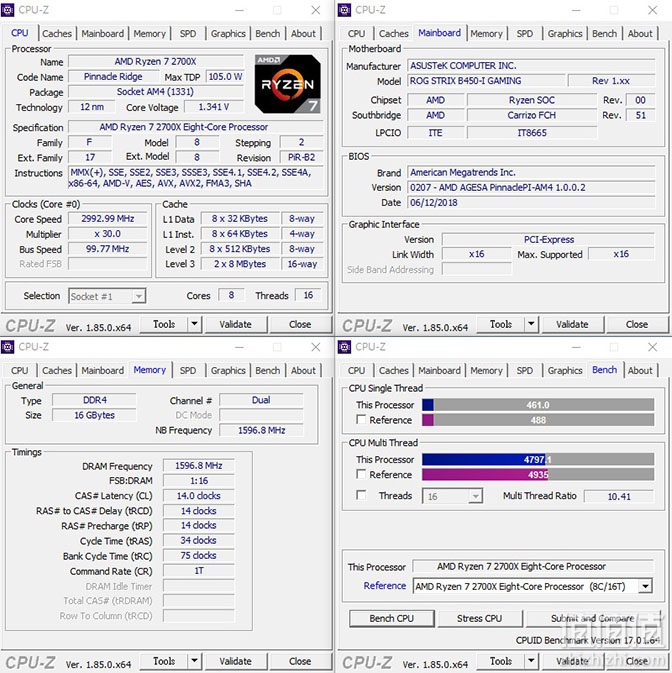

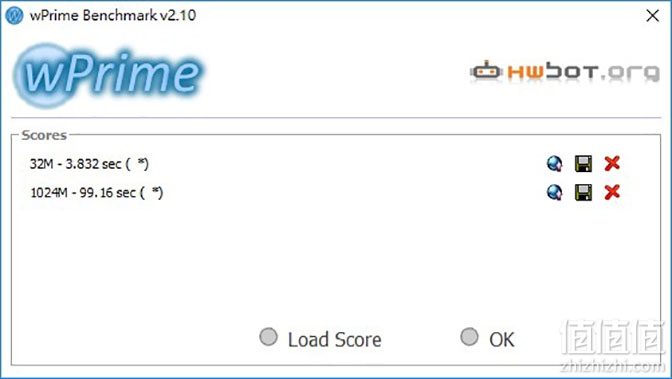

CPU-Z检视AMD Ryzen 7 2700X完整资讯,处理器代号Pinnacle Ridge,为12nm制程的8核心16线程处理器;主机板使用ROG STRIX B450-I GAMING、B450晶片组;内存条为2 DIMM双通道3200MHz;接着透过,CPU-Z Bench进行测试,Ryzen 7 2700X单线程461.0分、多线程4797.1分。↑CPU-Z。使用CPUmark 99测试,衡量Ryzen 7 2700X单核心性能评比为641分;接着再使用wPrime测试处理器的多线程运算能力,设定16 Thread进行测试,32M只需3.8秒计算、1024M也只需99.1秒就完成。而CINEBENCH R15测试,单CPU核心获得173 cb,多核心运算1751 cb,多核心运算能力比起单核强了10.10x。↑CPUmark 99。↑wPrime。↑CINEBENCH R15。Corona Benchmark则是相当容易操作的测试工具,主要是透过CPU运算光线追踪的渲染图像,评分为计时以秒为单位,R7 2700X花费121秒完成渲染。V-Ray Benchmark可分别测试电脑的CPU与GPU,对光线追踪的渲染图像的运算速度,评分为计时以秒为单位,R7 2700X花费77秒完成渲染。↑Corona Benchmark。↑V-Ray Benchmark。

电脑主板晒单好文参考

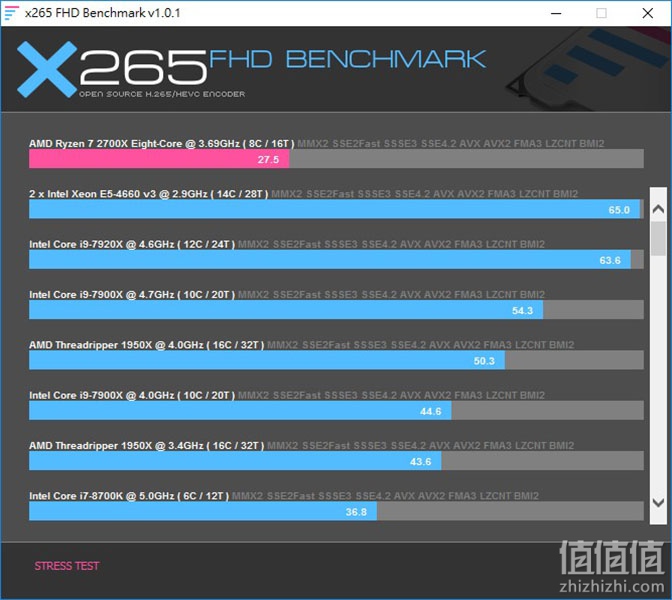

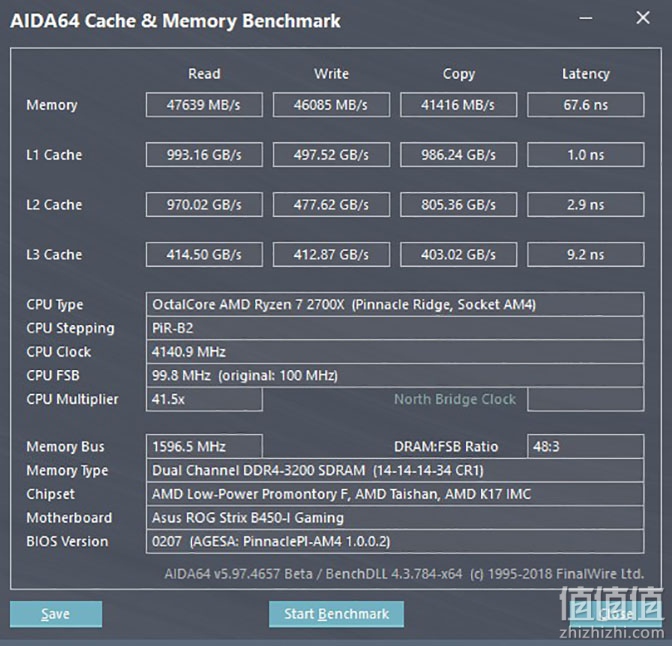

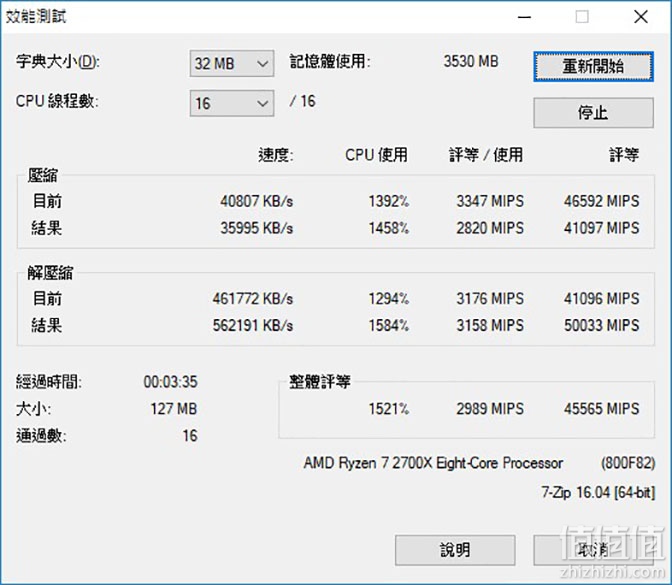

内存条与快取测试,双通道内存条,运行在DDR4-3200 MHz时脉,内存条读取47,639 MB/s、写入46,085 MB/s、复制41,416 MB/s、延迟67.6ns。↑AIDA64。电脑常使用的压缩/解压缩,WinRAR的基准测试速度为13,017 KB/s;而另一套7Zip软体测试则有着45565 MIPS的表现。↑WinRAR。↑7Zip。CPU影音转档方面,使用X264 FHD Benchmark进行测试,R7 2700X有着每秒49.9 fps的处理能力;而X265 FHD Benchmark则有27.5 fps的表现。↑X264 FHD Benchmark。↑X265 FHD Benchmark。储存测试,则针对Samsung SSD 960 PRO NVMe M.2 500GB进行测试,以SSD 960 PRO作为系统盘,并使用CrystalDiskMark测试,循序读取3,445 MB/s、写入2,011 MB/s,4K读取603.8 MB/s、4K写入526.5 MB/s。↑CrystalDiskMark。↑Anvils Storage Utilities。

PCMark 10测试,于Extended完整测试中获得7,487分。其中Essentials基础电脑测试中获得8,756分,整体电脑在程式启动、视讯会议、网页浏览等基本操作上有着相当高的成绩;而在Productivity生产力测试中,则获得8,109分,于试算表、文书输入等操作表现上也相当好;至于Digital Content Creation影像内容创作上则获得8,387分;而Gaming游戏上则获得14,260分。

↑PCMark 10。

绘图效能测试,搭配NVIDIA GTX 1080 FE显示卡进行测试,而3DMark Fire Strike测试中,物理Physics分数有着17652分;针对DirectX 12所设计的Time Spy测试,CPU获得了7431分的成绩。

↑3DMark Fire Strike。

↑3DMark Time Spy。

4.2 总结

ROG STRIX B450-I GAMING主机板采用iTX尺寸,让玩家可选择更小巧的机壳,但相对的I/O、扩充仅能保有基本功能,像是2组DIMM DDR4插槽、4组SATA、2组M.2,以及1组PCIe x16扩充。

但也因为如此玩家可打造ITX尺寸的8核心Ryzen主机,况且B450-I GAMING具备HDMI 2.0内显输出,可支持Ryzen APU G系列处理器,可具备4K 60Hz HDR的影像输出能力;性能上,B450-I保有超频空间,亦可发挥多核心的Ryzen强悍实力。

可预期ROG STRIX B450-I GAMING势必比起X470-I售价再便宜一些,让喜欢ITX尺寸的玩家,也可拥有Ryzen八核心的运算能力。
