信仰回归 Linksys WRT3200acm拆解刷机经验分享

「一切始于情怀」

每当午夜梦回，遥想当年，就是那个笔者还蹲在宿舍楼里，嘴啃泡面脚踏拖鞋，捧着本CCNA外版书埋头鼓捣交换机的穷学生岁月；也是那个牙膏厂迅驰平台横空出世，真正具有实用价值的802.11g走近大众、WIFI组网方兴未艾的峥嵘年代。

一个春光明媚的温暖午后，和风拂落点点花瓣，飘过刚吐嫩绿的枝头，慵懒的靠在宿舍楼下花园的木长椅上，半杯带着余温咖啡还在散出丝丝香浓，伴着胖企鹅欢快的鸣叫，光标在新建的blogspot代码行间飞速游走，韵律轻快的键盘敲击，依旧掩盖不住四周不时传来的吸气和蚊吟般的议论，偶尔抬起的一对深邃眼眸，也只是淡淡的回应下过往同学惊诧的目光，笔者嘴角不由自主的抖了抖，浮现一个微不可查的弧度，脑海中不断回味着那句透彻心灵的暖人佳句：“瞧瞧你们这些没见过世面的样子！”

虽然笑容依旧那么贱，虽然咖啡还是速溶三合一，虽然右下角的电量提示已经第三次报警，笔者还是淡定的整理了一遍思绪，从容不破的灌完最后一楼水贴，与刚加的陌生好友们互致珍重，在XP经典的关机音中缓缓合上屏幕，长长的一个懒腰也赶不去脸上那云淡风轻又意犹未尽的神色，在大号塌了板独有的踢踏声中，悄悄的我走了，正如我悄悄的来，我挥一挥衣袖，不带走一片云彩，只甩给众人一个高深莫测的风骚背影。

那年，牙膏厂还叫英特尔；那年，移动还在发彩信；那年，康师傅还卖1块2；那年，我实在编不下去了。。。

那年，WIFI就像美联航拖人一样稀有。虽然标准早已提出，但直到802.11g 54M产品的大批面市，才真正把WIFI带进了消费级市场。记得还是穷学生的笔者，率先在宿舍区装了一台D-Link 524，果不其然，装13指数瞬间爆表，牛B程度丝毫不亚于新提了一辆Model X。

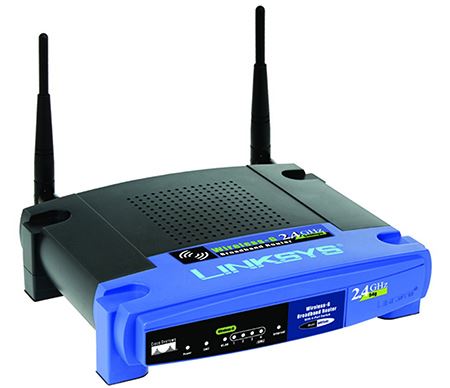

俗话说“人比人得死，货比货得扔”，与一众“平庸”的WIFI路由相比，自带思科光环的Linksys WRT54G，就是那个时代站在金字塔顶尖的存在，具备当时最强的硬件设计和性能，并且依托其平台开创的WRT开源项目可谓对后世影响深远，如今著名的第三方固件OpenWRT，DD-WRT，Tomato等都能追溯到WRT54G身上，后来出现的梅林，LEDE，石像鬼，潘多拉等众多衍生分支，都或多或少的继承了当年的代码，WRT54G作为里程碑似的产品，是那个时期玩家们最梦寐以求的无线路由器，没有之一。

作为爱折腾玩家的一份子，笔者自然也不能免俗，无奈读书时囊中羞涩（现在依旧很穷，人生输家），记得买一个400多块D-Link 524当路由器用已经出了一次血，WRT54G对一个穷学生来说已经是天价，虽然后来Linksys出了v2、v3、v4、v5、v6等等一系列缩水版本，但笔者依旧买不起啊，凭着对思科光环的信仰，最后500块入了WRH54G，从此也种下了无尽的怨念。

重拾信仰，再入WRT

毕业后的日子颠沛流离，为了生计四处奔波，Linksys也渐渐消失在视野之中，后来google，才知其境遇也同样窘迫，受人挤兑，最后也只能跑路，退出中国。这期间D-Link、TP-Link、Netgear也曾陪伴笔者左右，但运行最稳定的，还属那台WRH54G，而且硬改、刷机可谓无所不能。只可叹英雄末路，美人迟暮。长江后浪推前浪，一代新人换旧人。随着802.11n的到来，WRH54G还是被请进祠堂开始了吃香火的日子。

时光荏苒，信仰不灭，多年以后，再回首虽已沧海桑田、物是人非，但心中始终存留着对WRT的那一丝执念，始终不曾改变。当WRT1900ac那经典的蓝黑造型再次映入眼帘，心中早已泛起波澜，虽然后来做了多年的Netgear粉丝，但心底里始终留有对WRT的那份牵绊，尽管此时的Linksys已经褪去了思科的光环，转投到新东家贝尔金旗下，但信仰还是需要捍卫的，否则怎么能称之为信仰。

于是乎——Linksys WRT3200acm，也多亏了价格网的特价推送，美亚历史最低价160刀下单成功，转运入手。同样价格国行只能买到WRT1900acs，可谓性价比爆棚。至于保修，自然选择无视，路由器这类产品，除非设计缺陷，硬件很难出问题，再说玩坏了还能自己修。

Linksys的包装中规中矩，采用家族式蓝白配色，“WRT”被突出印刷，和自家EA系列有明显区分。

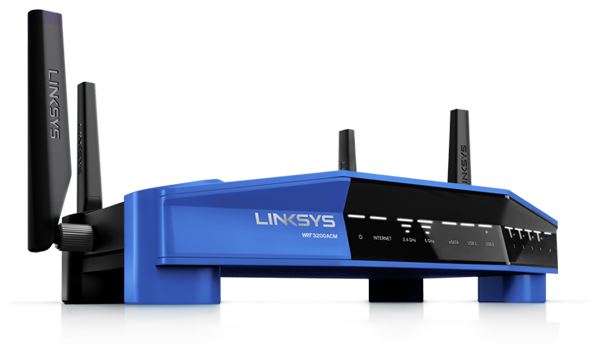

WRT3200acm作为WRT系列目前的旗舰机，硬件自然都是顶配，采用Marvell平台方案，符合802.11ac Wave2标准，支持Mu-MIMO，CPU为Armada 385，双核主频1.8GHz，比之前的WRT1900acs还高，256M存储空间，512M内存。无线部分802.11n协议可以支持600M速率，802.11ac凭借160MHz信道捆绑，最高可实现2600M速率，总共600+2600=3200Mbps，这也是WRT3200acm名字的由来。

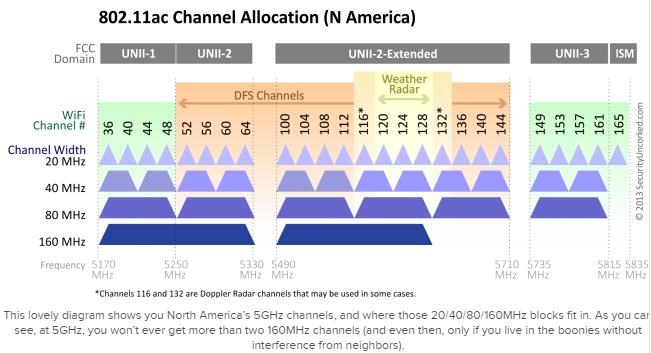

卖点解析：何为160 MHz？

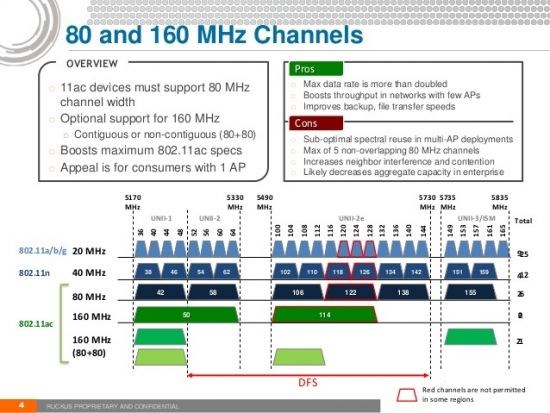

信道捆绑，这个概念始于802.11n协议，也就是把两个相邻的标准20MHz信道捆绑在一起用，组成40MHz的带宽，可以使网络吞吐量翻倍。而到了802.11ac时代，信道捆绑技术更被进一步扩展，在5G频段可以直接组成80MHz频宽，1x1天线即可实现433Mbps速率，比如一款典型的3x3（3t3r）天线802.11ac路由器，5G频段可以提供433x3=1300Mbps的连接速度。

160MHz信道捆绑是802.11ac Wave2标准中的新增技术，它将Wave1中的80MHz频宽，提高到160MHz，从而实现连接速率翻倍，工作模式分为连续160MHz和80+80 DFS两种，WRT3200acm原厂固件提供的是连续160MHz模式。

和其他家的高端路由相比，linksys WRT3200acm由于使用了不常见的Marvell方案，其5G无线部分的布置也相当另类，既不是早期R8000式的双频5G 3x3天线、三流433、1300+1300模式，也不是后来AC88u那种单5G 4x4天线，四流433，1733模式。

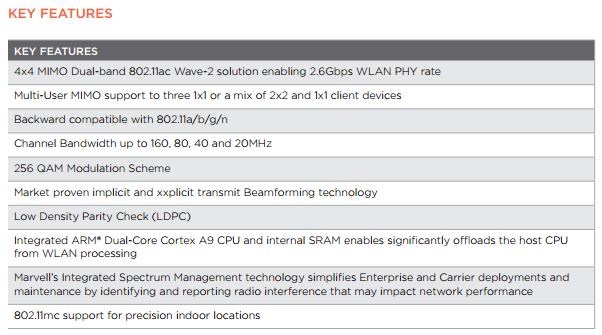

WRT3200acm本身采用了4x4天线，拆机也证明Marvell 88W8964无线模块及外围电路部分也都是4x4的设计，按照常理推断其应该具备4串流的能力，但比照88W8964官方资料却推测出只能跑三串流，5G连接速率867x3=2600Mbps，着实令人摸不着头脑。

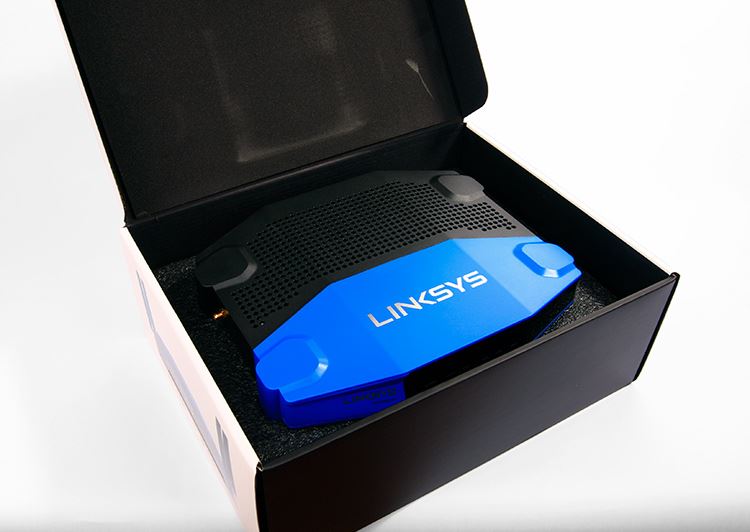

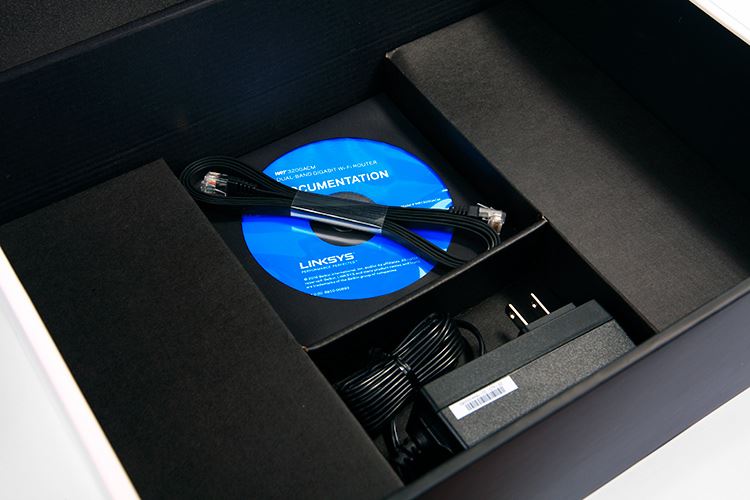

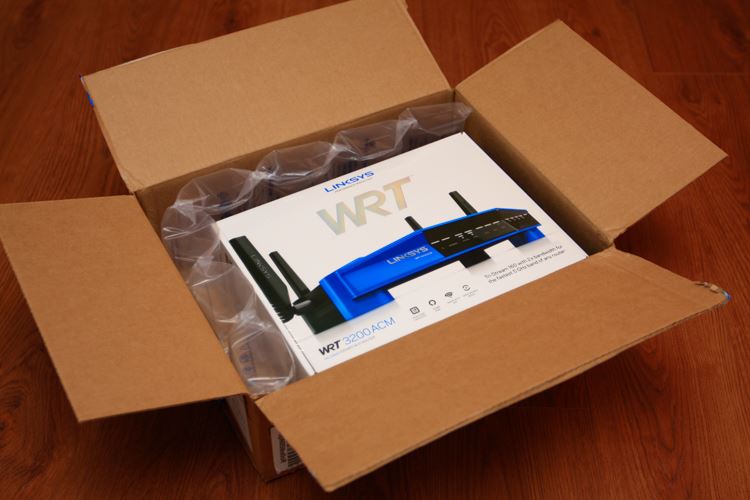

打开箱子后，内部包装十分简单，机身上连塑料袋都没套，好在盒子四周都有减震泡沫防护，这台WRT3200acm远渡重洋历时半个月来到中国，毫发无伤，包装盒看来是经受住了考验。

附赠扁平网线一条，质量很一般，对于一款全千兆有线网口路由器来说，这搭配十分寒酸。相比之下，网件都是标配超五类屏蔽网线。

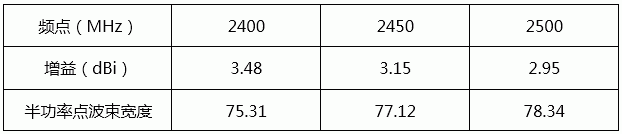

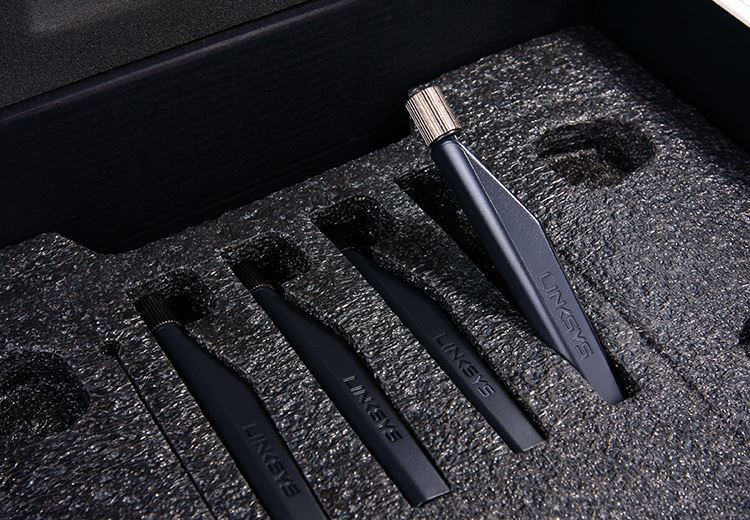

Linksys 2.4/5G双频短天线4条，和前作WRT1900系列使用的相同，短小精干，做工精美。根据Anywlan论坛对WRT1900的测试数据，该天线2.4G增益3dBi左右，5G高频段增益勉强能达到5dBi，设计增益并不算高，估计是为了垂直覆盖范围能大点，兼顾多层户型。Linksys还有一款7dBi的天线单卖，只是价格很坑爹。借用Anywlan的测试数据：

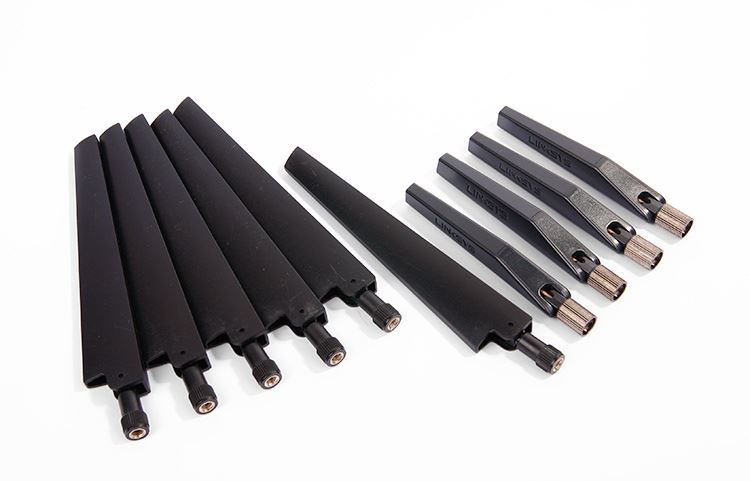

WRT原厂和网件经典双频天线对比：

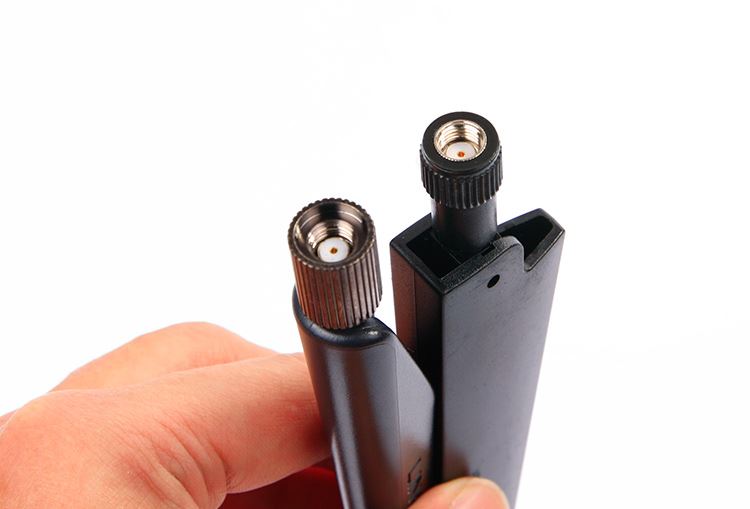

网件这款天线应用在多款经典路由器上，比如R7000/R6900/R6700等，增益5dBi，尺寸上网件占优，做工上WRT更胜一筹，整体金属式螺口，Linksys虽然放弃了TNC接口，但把SMA接口做成这样，也算是用心了。

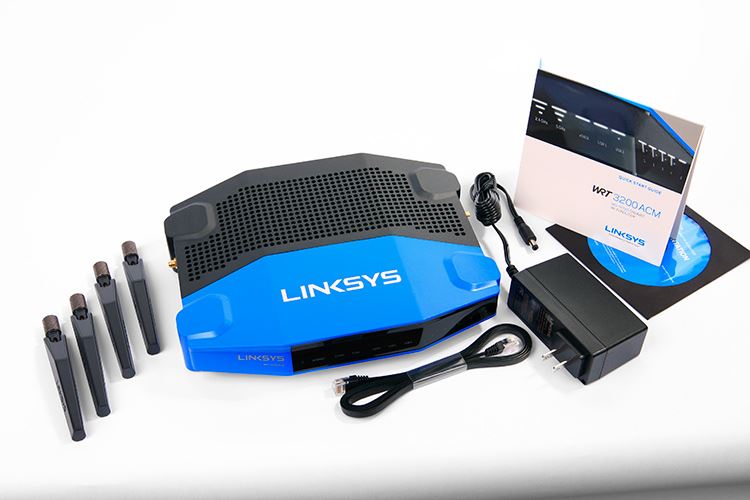

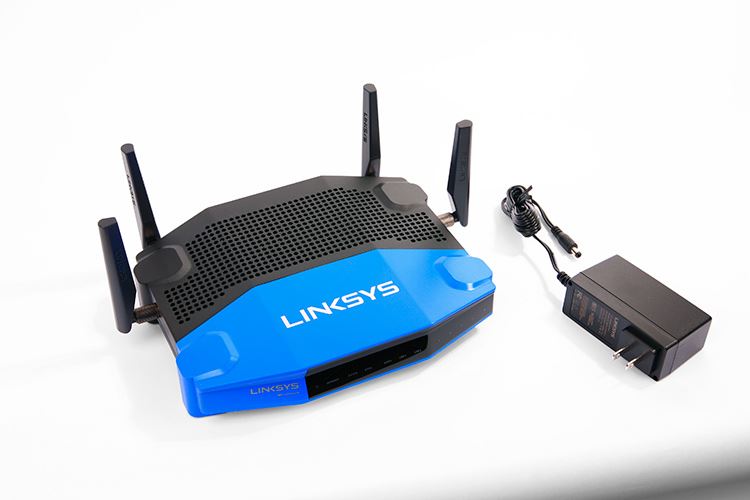

WRT3200acm开箱全附件合影：

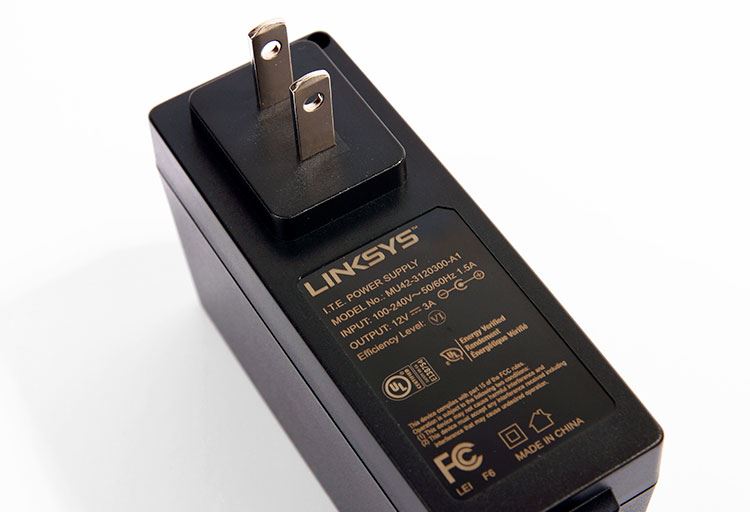

电源输出12V 3A，兼容100~240V输入电压，海淘无压力。

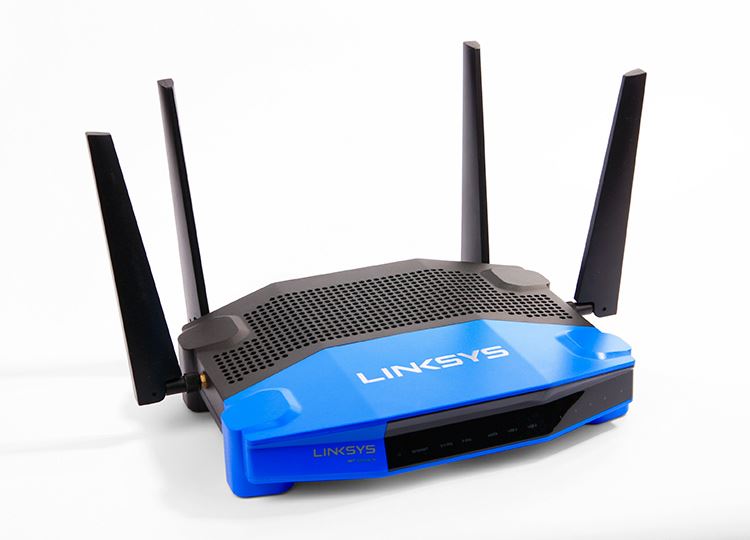

天线装机，定妆照。

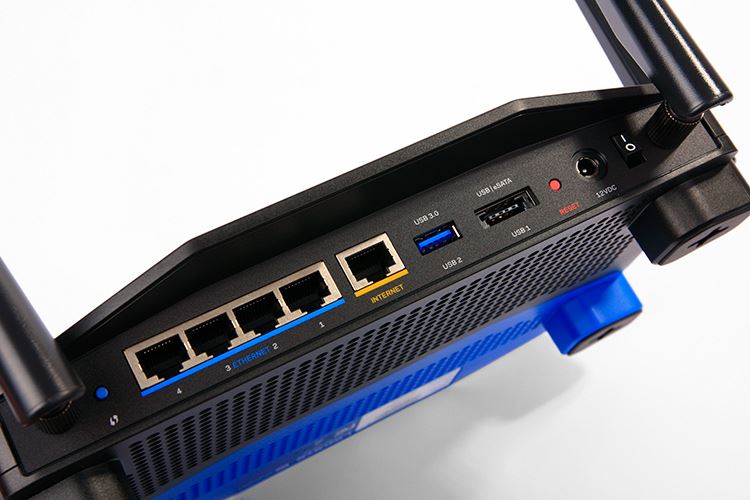

接口方面，Linksys很有诚意，全屏蔽RJ45网线口，USB3.0，USB2.0/eSATA二合一口。由于采用了擅长磁盘I/O的Marvell方案，WRT3200acm挂载USB3.0磁盘的传输速度可谓傲视群雄，秒杀市面上任何一款路由器，局域网磁盘读写可以轻松彪上100MB/s，接近千兆Lan的极限，完全可以充当低端nas。而笔者手头的R7000，读/写速度仅为60/40MB左右，差距实在太大。而且额外还保留了eSATA接口，挂3.5寸的硬盘底座也能使用原生SATA接口了，省去了经过USB3.0接口芯片转换的尴尬。

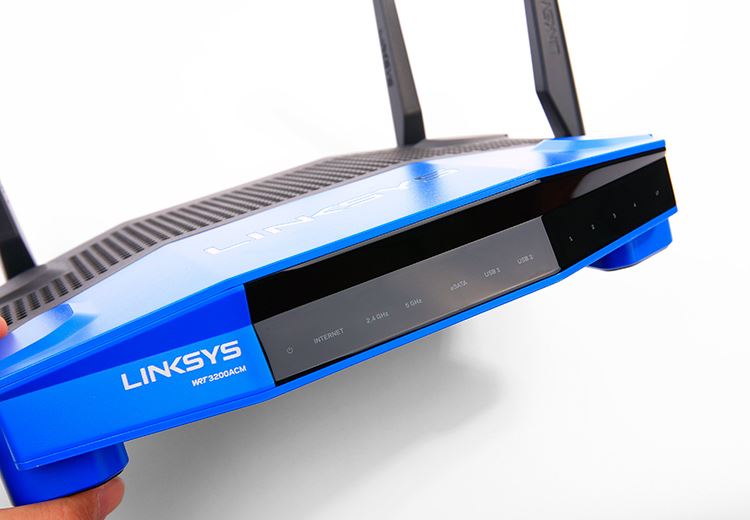

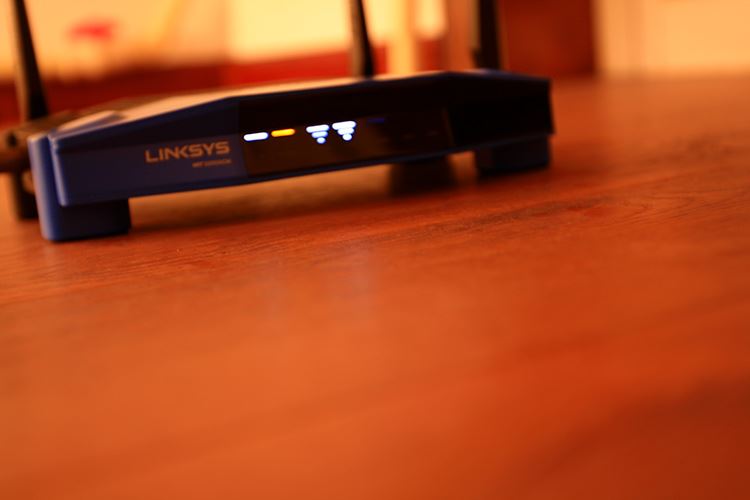

正面LED指示灯，设计感还是有的，起码比大众化的一排小灯要好看。

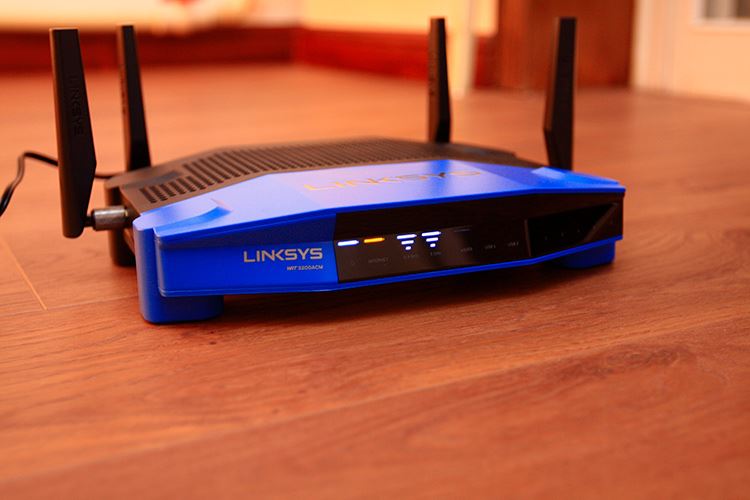

通电之后的效果，网口、USB都没插，右边部分灯没量全。WIFI指示灯只有在无线信号连接有设备的时候才亮起，有点小意思。只是后来笔者刷了第三方固件，由于目前linux驱动还不算完善，WIFI灯暂时不好用，略尴尬。

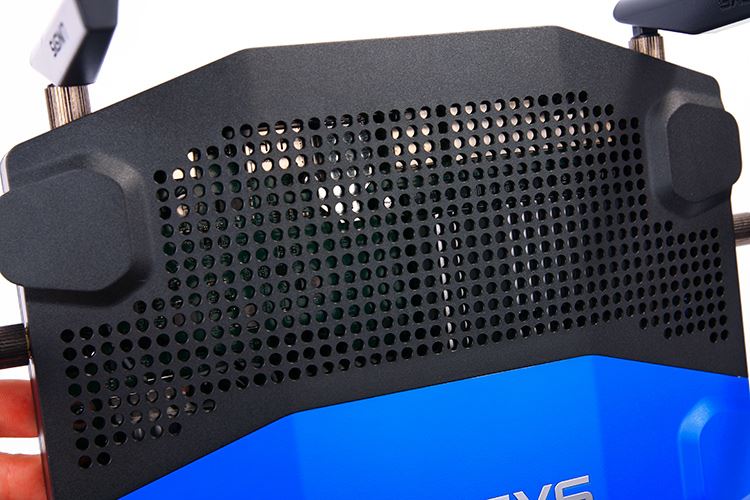

WRT3200acm机身顶部设计了大面积的散热开孔，至少看起来还是让人安心的。

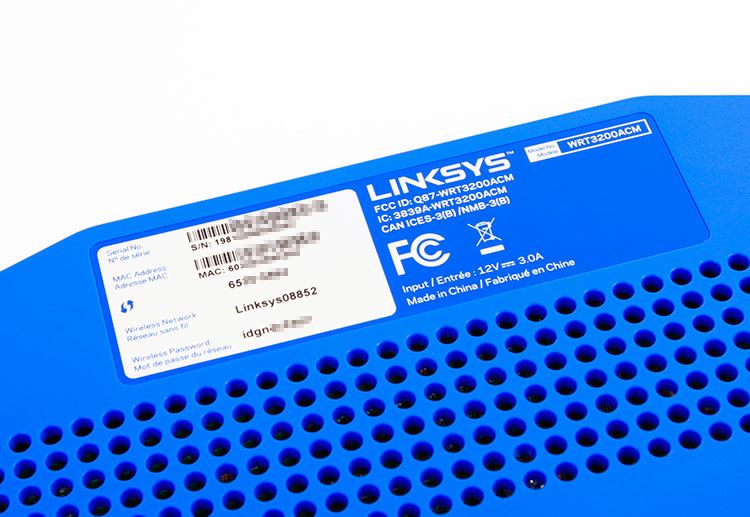

机身底部铭牌，Linksys WRT3200acm验明正身。

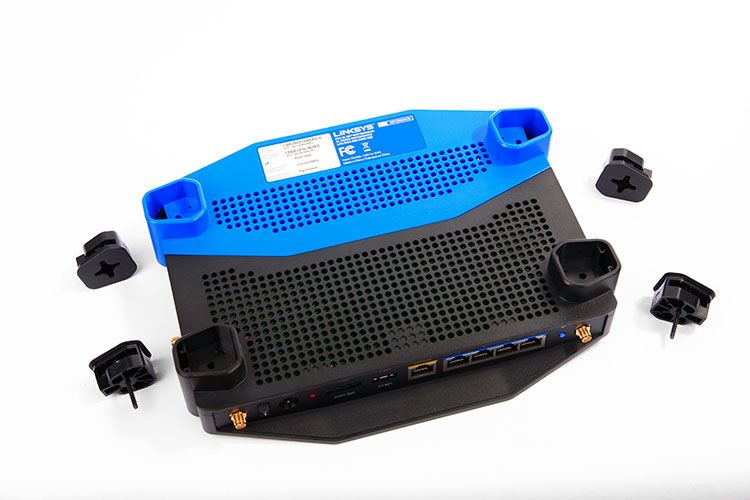

确认身份之后，直接开拆，毕竟只是一款路由器，拆解还是很容易的，四个橡胶底座处拧下螺丝。

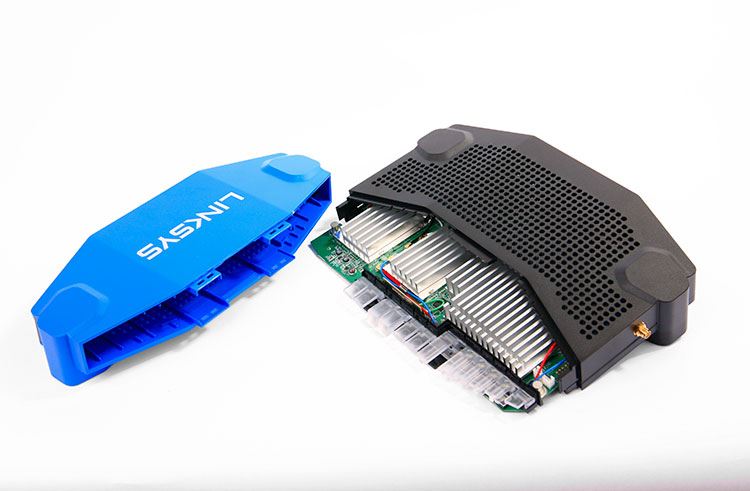

WRT系列经典的开启方式，匣子式外壳。

机壳模具制作精良，缝隙小、暗扣接触紧密，略施小暴力才把上下壳撬开。

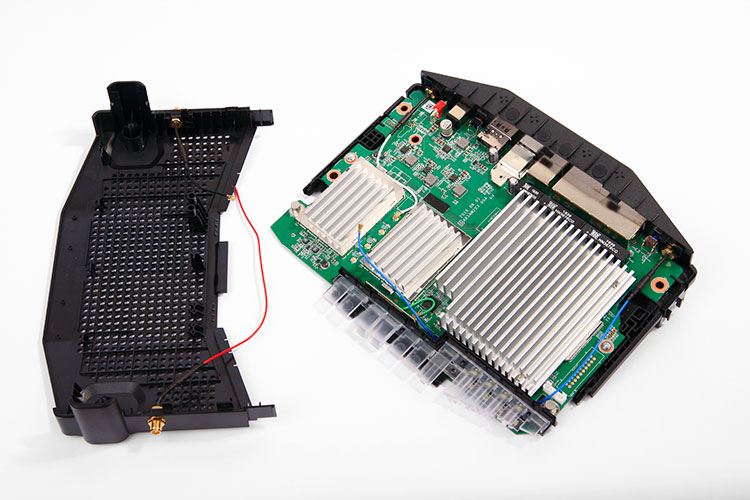

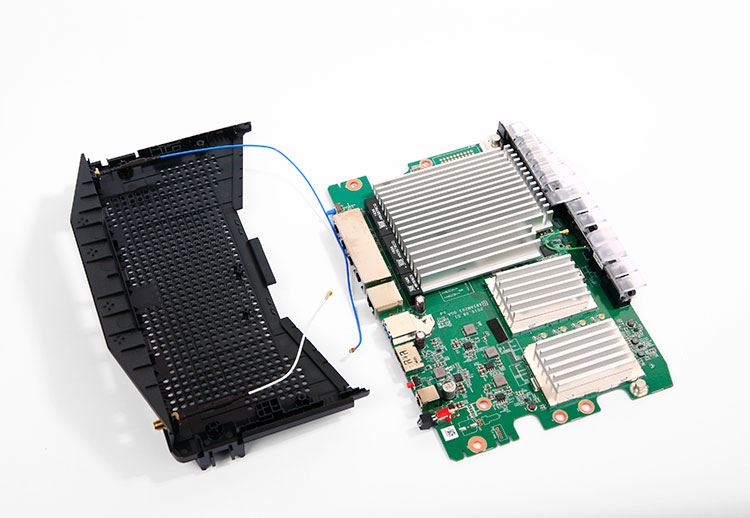

下部机壳和主板用螺丝固定在一起，拆解相对容易。

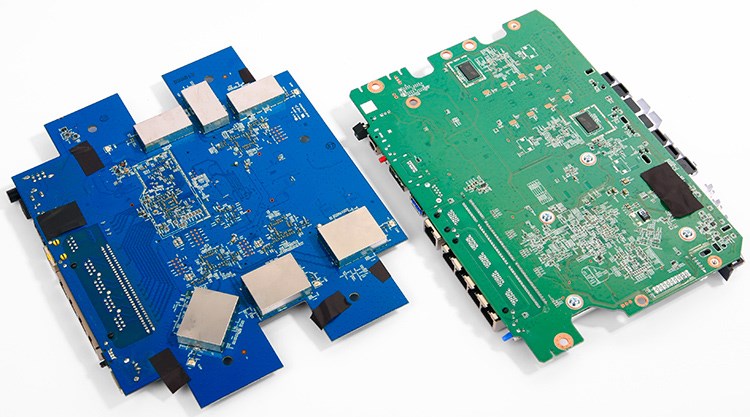

在市面上的高端路由器中，单论做工，WRT系列堪称顶级，虽然性价比不高，但还是把一分钱一份料的道理展现得淋漓尽致。俗话说没有对比就没有伤害，笔者手头正好还有块网件R8000的主板，放在一起，做工优劣立分高下。（R8000现在看确实老了点，但好歹当年也是旗舰）

WRT3200acm在无线部分也增加了散热片，这是前作WRT1900acs上没有的。网件R8000为双5G设计，3x3+3x3天线，600+1300+1300=3200Mbps，无线部分布置在PCB背面，仅有屏蔽罩无散热片。

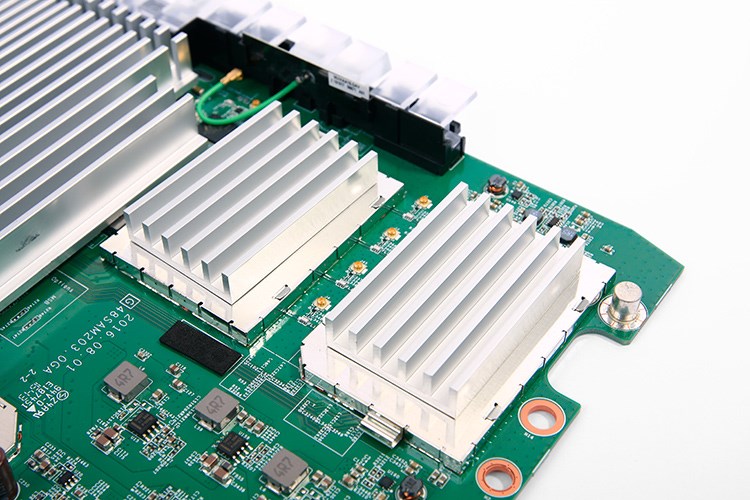

WRT3200acm 2.4G和5G无线电路部分，装有散热片起码心里托底了，有效降低了刷第三方ROM后，调发射功率烧坏功放的风险。

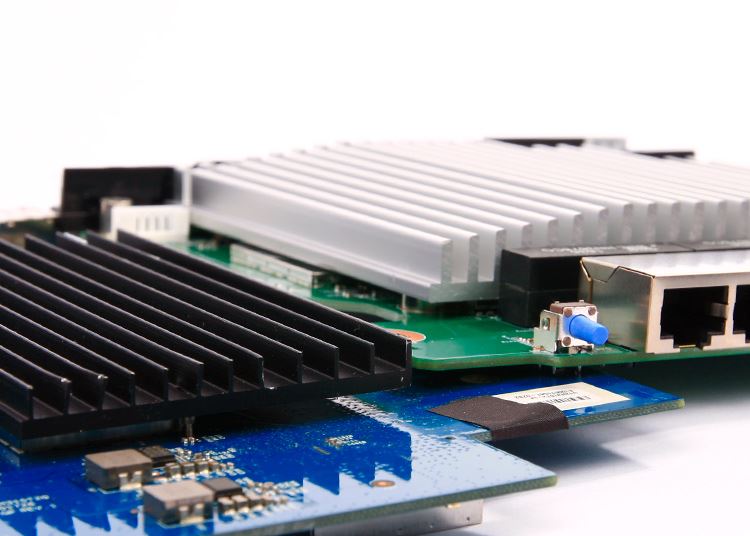

散热器厚度对比，R8000 vs WRT3200acm。其实Linksys自己也在搞缩水，看过WRT1900ac v1的散热设计，才知道什么叫真良心。

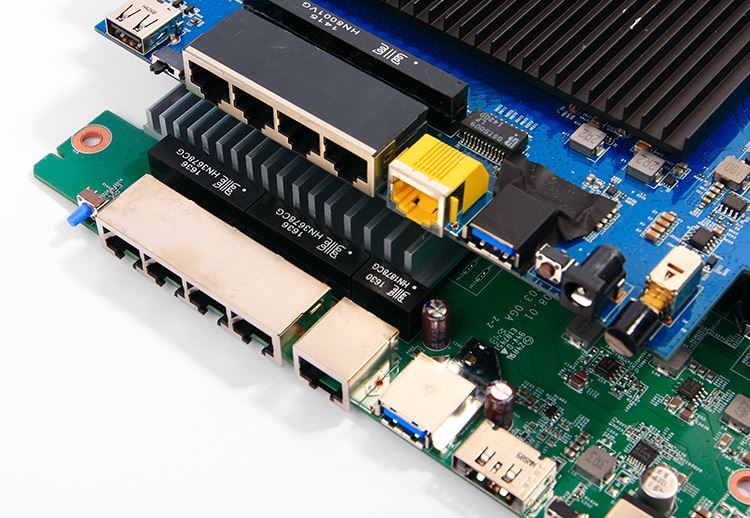

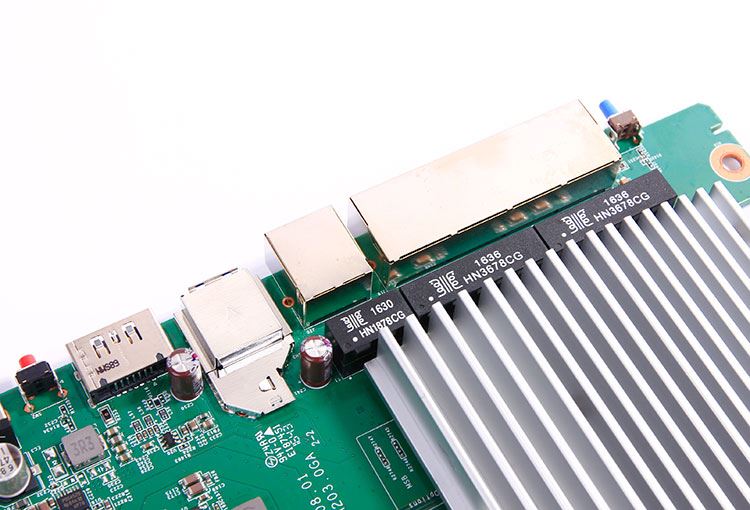

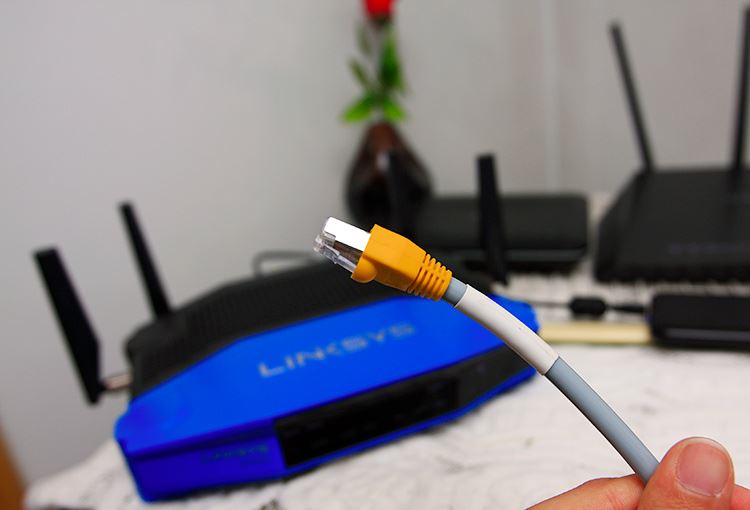

Linksys WRT全系列采用全屏蔽RJ45网线口。相比之下，市面上的高端路由器，某些机型居然还在用塑料网口（比如R9000、R7800、EA9200等等），实在说不过去。笔者之前给家里换了网线，由于不是重新装修，其中最长的一根网线接近40米，走线和市电难免有重叠交叉，所有用了Cat6A双屏蔽线缆，以及六类屏蔽水晶头。

实际使用中屏蔽线若是不接地，会起反作用，甚至赶不上非屏蔽网线，于是乎笔者对路由器的网口屏蔽件异常关心，这也是最后选择WRT3200acm的重要原因，毕竟Marvell方案相对冷门，而笔者看好的高通平台产品，网口却全是塑料的。。。

R8000的网口虽然也提供了接地触点，但也仅此而已，屏蔽并不彻底，做做主样子罢了。相比之下，WRT3200acm则专业的多，一个屏蔽件差不了几毛钱，在这种价位的路由器上偷工减料真心不应该。

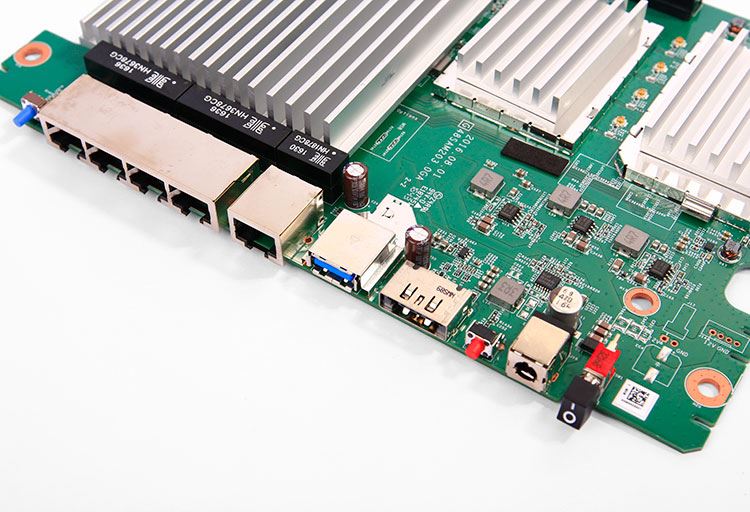

USB3.0和2.4G无线的互相干扰问题，一直是令各路由器厂家头疼的麻烦事，解决办法无非就是加强USB3.0接口的物理屏蔽，阻断干扰源。在WRT3200acm上，USB3.0接口进行了全方位的金属屏蔽，可以有效抵御和2.4G无线的干扰，而网件则继续着万年的导电胶布事业。

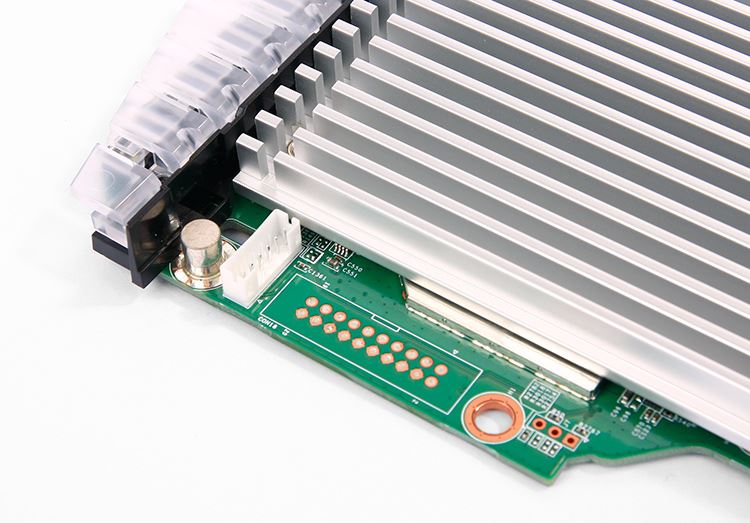

WRT3200acm主板上预留了现成的TTL接口，接上串口线就能用。JTAG也给画了出来，但需要自己焊插针，如下图，修砖无忧。

主板背面，2.4G和5G两个无线模块，还分别配备了128M DDR3缓存。系统内存512M，额外2.4G无线128M，5G无线128M，这就是高端路由器的硬件优势之一，而那些一二百块的便宜路由器，整机能有64M内存就算不错了。

隐藏福利/彩蛋？

完全拆开之后，笔者发现了一个有趣的部分，这是之前各家的评测中没有提到的。在主板上，独立于传统的2.4G和5G无线电路模块，WRT3200acm居然还单独设置了一个PCB天线，甚是奇怪，于是顺藤搜瓜，笔者又发现了一个无线控制芯片专门使用这个天线。

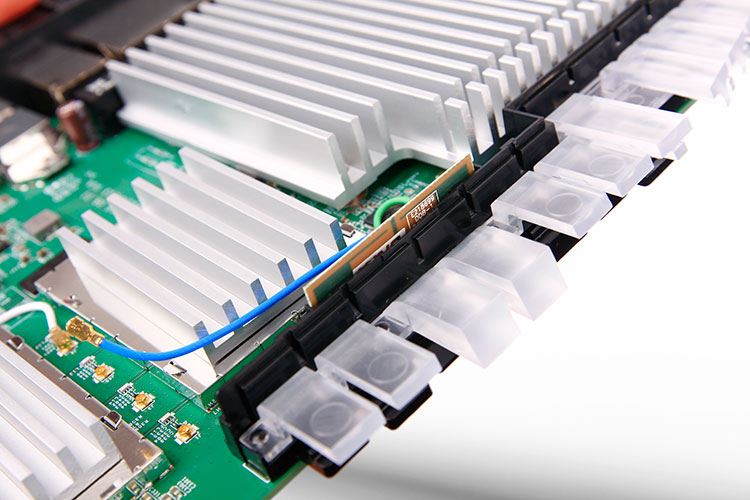

额外的PCB天线位于机身正面LED指示灯之后，上图中绿色馈线连接的部分。对比网上WRT1900系列的拆机图，完全没有这个东西，应该是在WRT3200acm上新增加的。

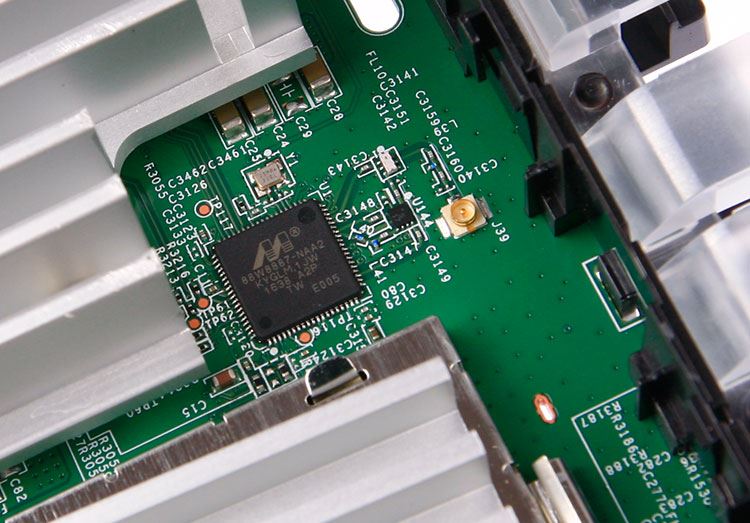

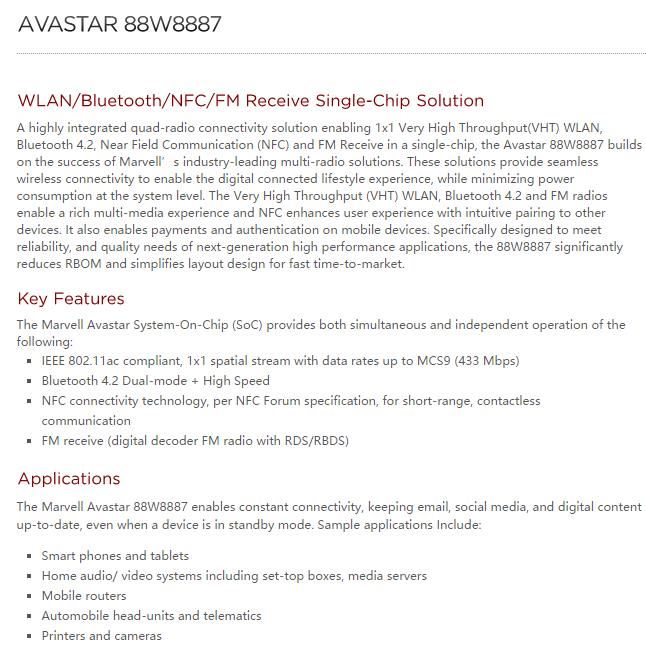

无线控制芯片Marvell 88W8887，根据产品资料，这应该是一颗全能型芯片。支持802.11ac，蓝牙4.2，NFC，FM广播接收，可惜性能低了些，只有1x1发射，ac连接最快也不过433Mbps。

至于用途，openwrt论坛里有老外声称咨询了linksys的工程师，这路无线模块，是用来配合802.11ac Wave2标准中的DFS（Dynamic Frequency Selection 动态频率选择）功能，专门用来检测外部WIFI信号的，比如路由器根据这个“雷达”反馈，可以动态选择（DFS）出周围环境中干扰最小的80+80MHz或160MHz信道，从而实现最大的传输效率。

如此说来，在Linksys的设计中，这是一路只用来接收外部WIFI信号的电路。在电路布置上，也能看出些许端倪，比如这块88W8887没有配备独立的功放电路，可见其也只是起辅助作用。

如果以上这些只是全部的话，那也没有多少讨论的价值，好在万能的第三方开发者并没有让我们失望。在最新的linux驱动支持下，OpenWRT/LEDE系统已经能够解锁这路WIFI模块，使其能够实现DFS检测之外的功能。

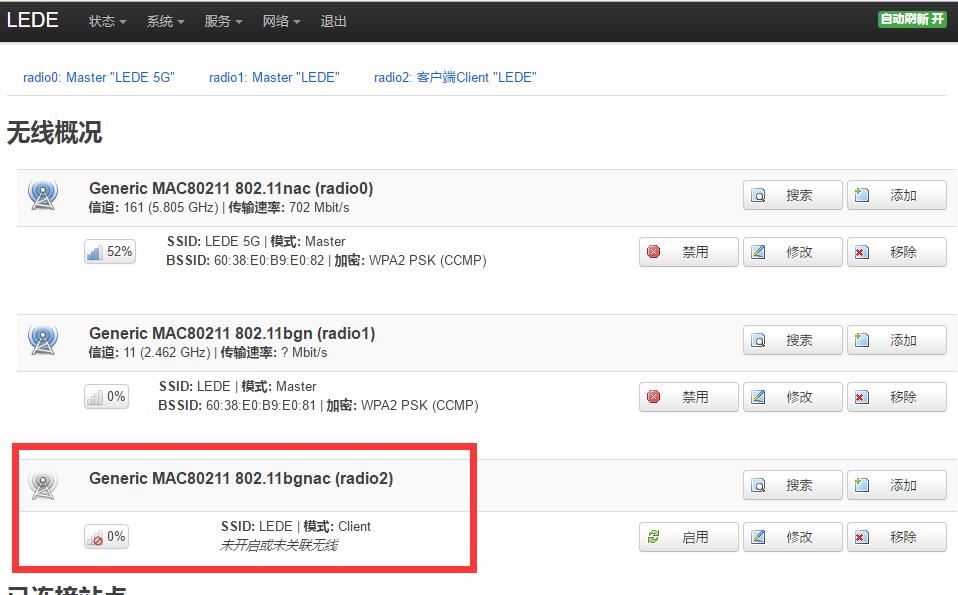

笔者刷了最新的LEDE，已经可以识别出第三路WIFI，并能够正常使用。理论上相当于4x4+4x4+1x1=3633Mbps，只是这路WIFI信号弱了点，毕竟没有独立功放电路，PCB天线也羸弱了些，如下图，天线尺寸不大，增益未知，极化方向未知。如果准备在第三方固件下认真使用的话，可以更换成外置天线，那个88W8887也应该加个散热片了。

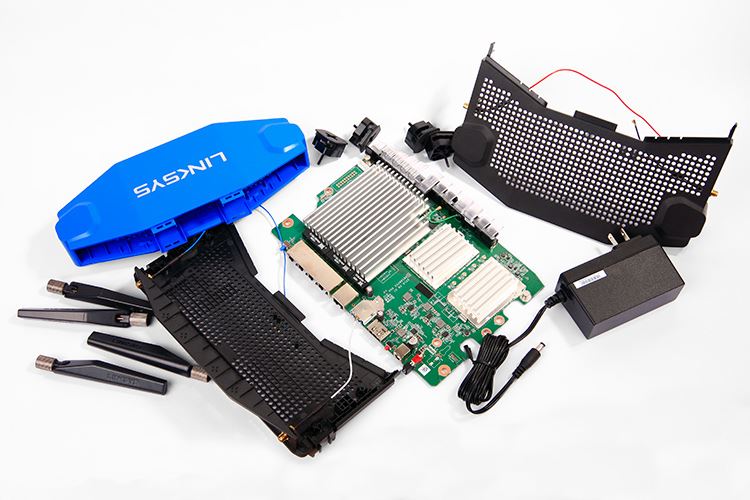

拆机全家福，WRT3200acm入手电都没通过，直接开拆，笔者也是拼了。

由于海淘机器到手较晚，网上拆机图已经很全面了，再拆也没有什么新意，于是乎笔者的懒癌就又发作了。更多拆机芯片资料，可以看Koolshare的评测，拆的很详细专业。

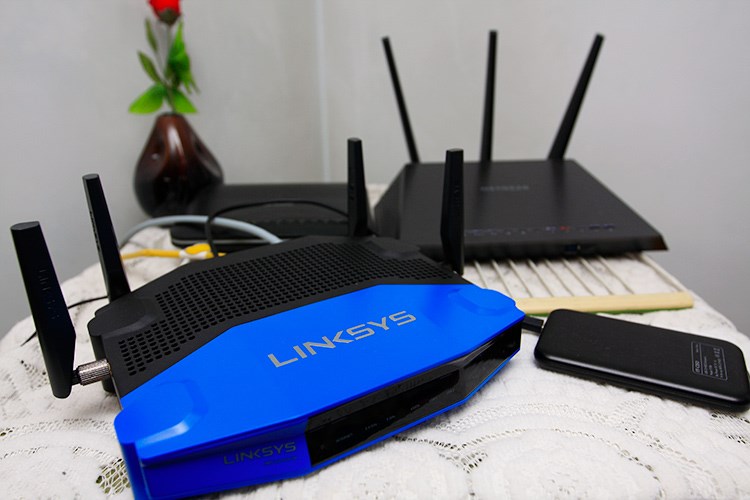

混搭乱入、毫无违和感。

原厂&刷机 鱼与熊掌可以兼得

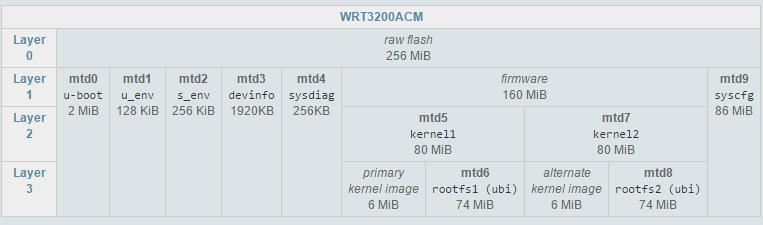

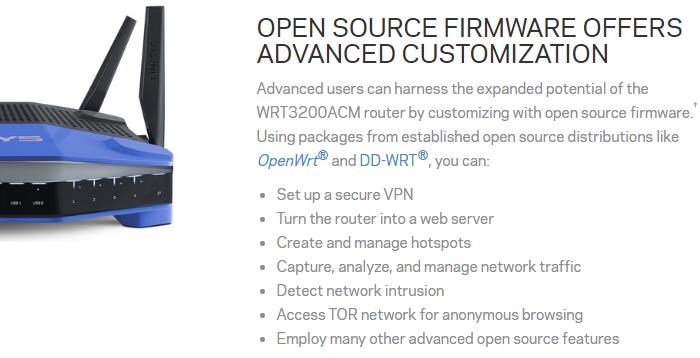

作为一款面向玩家的路由器，能刷只是基本属性，能大胆的刷、放心的刷、愉快的刷，才是核心需求。Linksys的WRT系列产品，不论是低端的WRT1200，还是主力的WRT1900，以及目前最新的WRT3200，都实现了官方支持的第三方固件刷机。所有WRT机型，出厂时已经预置了双分区，可以刷入两个不同的系统，系统间完全独立互不干扰，启动时按照特定方法可以手动切换启动的分区。

切换方法如下：

1、开电源，等待电源灯闪两下，关电源，等三秒，

2、开电源，等待电源灯闪两下，关电源，等三秒，

3、开电源，等待电源灯闪两下，关电源，等三秒，

4、开电源等待其正常启动。

Linksys WRT机型双系统刷机机制，可查看。

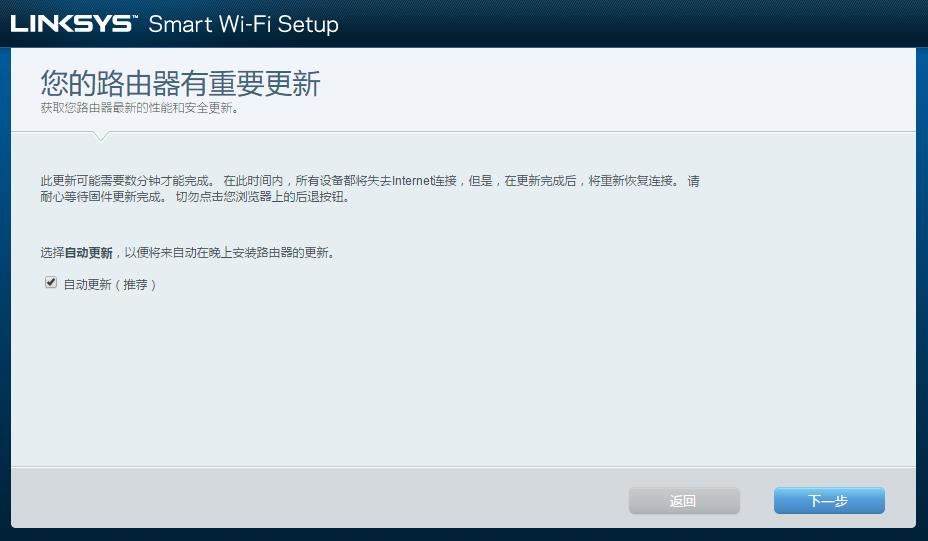

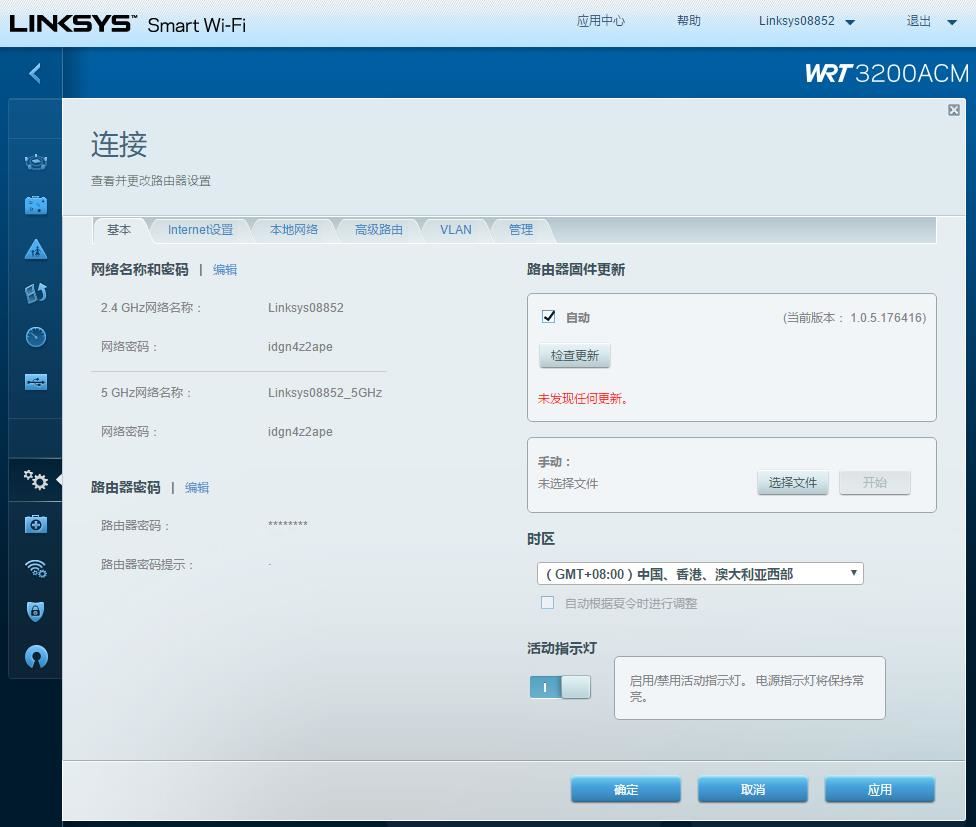

原厂系统没什么好多说的，通电开机，进入配置页面，路由器自动检测到固件更新，然后自动升级。

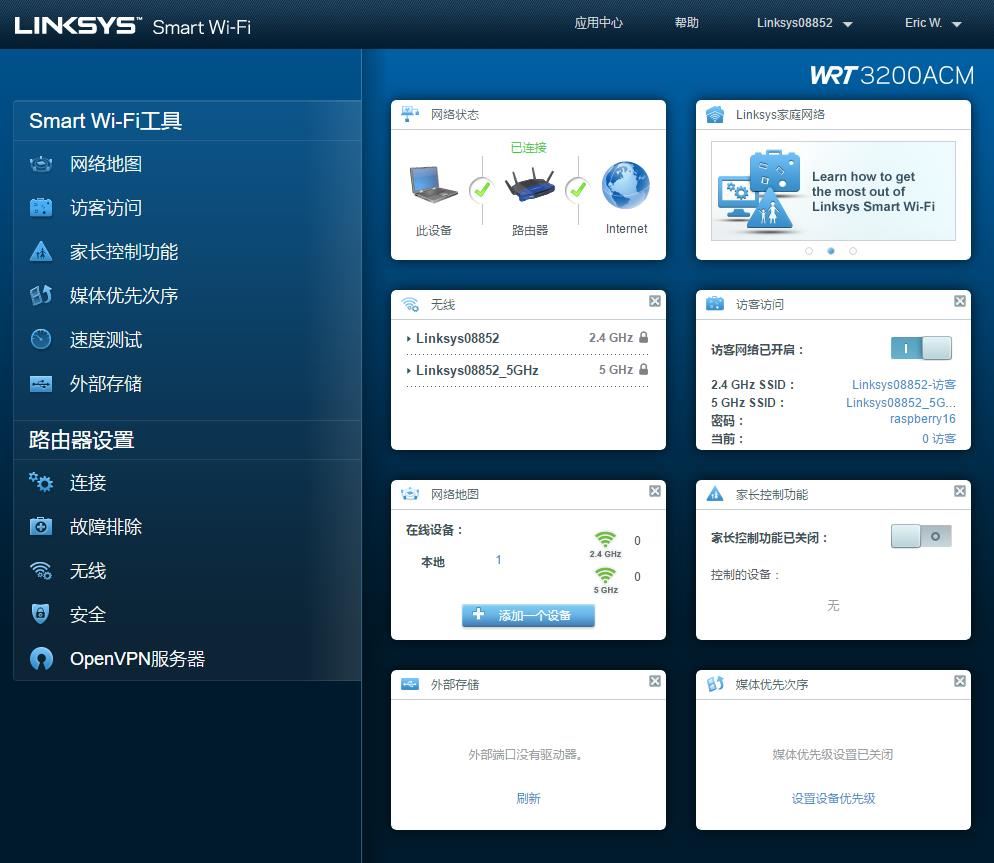

Linksys原厂固件现在对中文支持很好，虽然是美亚购入，但开机默认就自动检测并切换到中文。界面UI很是精美，个人认为比华硕的梅林好看，更是能甩网件几条街，但也仅仅是好看而已。

笔者以前一直认为网件固件太烂，没想到现在的Linksys连网件都不如。功能上，马马虎虎，普通用户是够用了，路由器常用的功能都有，但高级设置比较匮乏。具体笔者不做过多废话，网上各种评测里都有大篇幅的介绍。优点就是稳定，MU-MIMO等无线功能100%好用，硬件NAT默认开启，毕竟是官方出品；

至于缺点，对于笔者来说，Linksys的手机控制app中，USB挂载磁盘目前无法实现私有云访问是最大的硬伤，虽然使用频率也不太高，但华硕、网件早都做到了。再有原厂的ipv6仅有6rd，笔者家的宽带只能6to4，相当杯具，刷你没商量。

WRT的双分区设计确实方便，直接把LEDE刷入第二个分区，需要用原厂固件做对比测试时，可以直接重启切换，不用重新再刷回来，同时也可以选择把原厂固件彻底刷掉，双分区刷入不同的第三方系统。

LEDE是OpenWRT的一个开发分支，作为一个开放的linux核心系统，LEDE可以安装各种OpenWRT的功能组件，除了常规的路由器应用外，其他比如多拨、去广告、脱机下载、迅雷、网盘、挖矿、各种梯子等等，而且不需要太多的linux基础，易用性出色。最重要的，LEDE是基于OpenWRT的开源项目，世界各地有成千上万的开发者参与其中，在GitHub上总能找到些你想象不到的功能。

去年年底时，Linksys向OpenWRT社区的资深开发者免费送出了54台WRT3200acm，这使得WRT3200acm第三方固件的开发进度大大加快，再加上之前WRT1900系列打下的良好群众基础，以及Marvell芯片linux驱动的逐渐完善，使得目前版本的LEDE无论在稳定性还是实用性上都已进入了理想阶段。

国内也有一部分开发者，在恩山，koolshare等几个论坛公开发布自己编译的LEDE版本，集成了大多数常用功能模块，易用性不错，非常适合初学者一键刷机后使用。

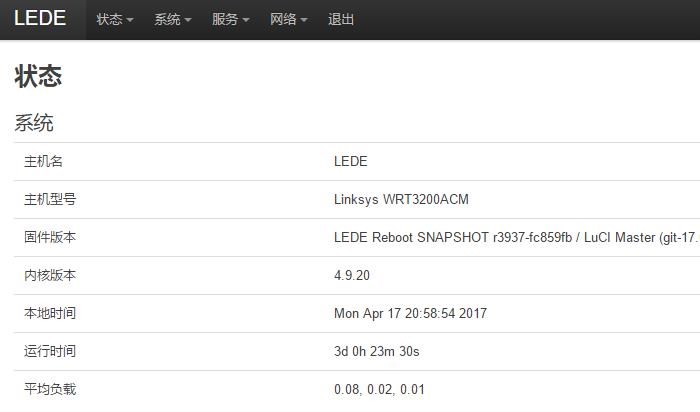

笔者刷了LEDE社区新出的SNAPSHOT版本，由于是白板系统，配置上略微麻烦些，需要SSH装入LuCI，然后装入block-mount、samba、upnp、adblock、SQM等组件，好处是完全自主按需添加，不用担心刷别人的ROM被夹带私货。

WRT3200acm在LEDE系统下对USB3.0驱动的很好，无需再安装额外组件，笔者的15块钱地摊移动硬盘盒，读写都可以80MB/s，完胜之前的R7000，而且网上国内外多家媒体评测，磁盘读写速度都在百兆左右，这是要重新买硬盘的节奏吗。

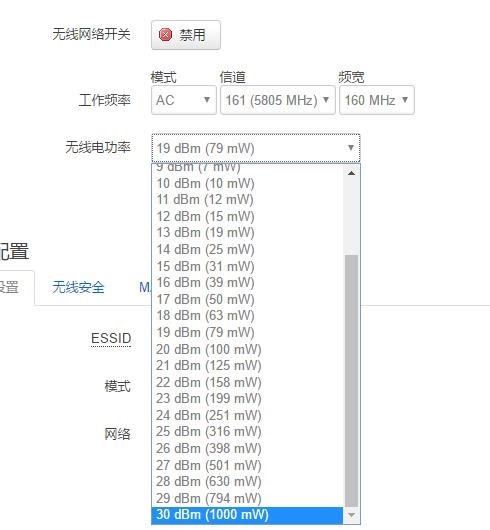

无线部分，连续用了也一多星期了，目测稳定性还不错。配置选项丰富，国家地区随意切换，所有信道都能使用，信道捆绑频宽设置也比原厂更自由，发射功率没有任何限制，最大可以输出30dBm到1000mw。相比之下，原厂固件普遍会受到各国家地区标准的限制，比如很多路由器切到著名的“澳大利亚”，最大也才25dBm（300mw），而WRT3200acm在LEDE系统下的状态，可以称之为无法无天了。笔者没有别墅住，用100mw信号基本就覆盖的就很好，1000mw也就是尝试尝试，没必要常年开那么高功率给邻居蹭网用。

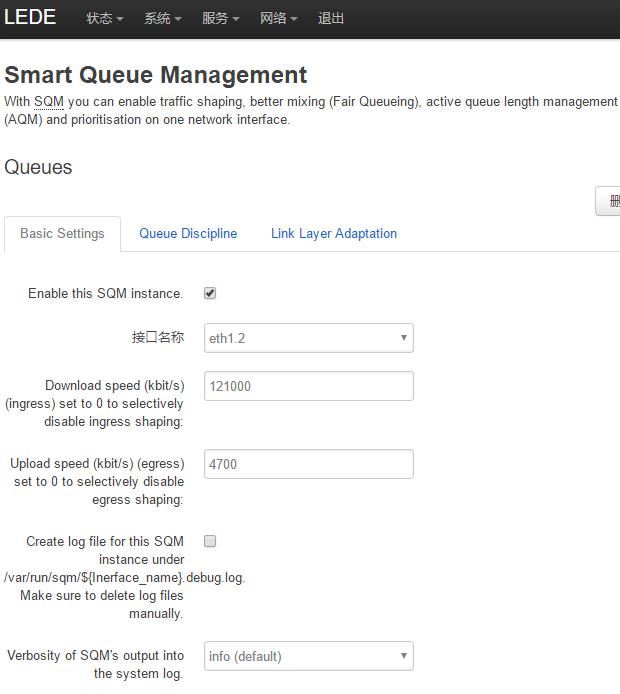

SQM智能队列管理是个很棒的功能，对比传统规则式QOS，SQM可以自动根据流量判定数据包优先级，有效降低网游延迟，说的直白点就是智能判定小包应用，挂pt不影响看视频等等，而且这是一个开源项目，算法规则都可以根据需要自己修改，目测网件最近搞的动态QOS也是用到了这个项目的技术。

折腾只是才刚刚开始，OpenWRT/LEDE是一个可玩性很高的系统，稳定性测试完毕之后，笔者会陆续添加各种功能性应用，比如挂PT，dlna，配置iptables，还有某些不可描述的爬高工具，最终目标就是替换已服役多年的R7000成为家庭网关，老迈的R7000则将被桥接到楼下当AP使用，干点轻松活去吧。

高端路由的生存现状

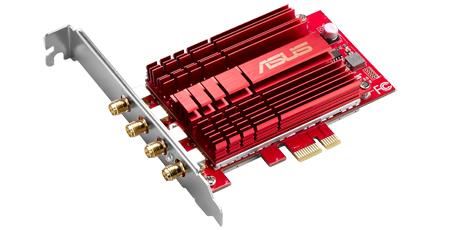

高端路由器的技术规格和硬件性能，普遍超前于同时期的消费级终端设备。比如1900速率的路由器几年前就开始大卖，但也就直到去年，802.11ac终端才开始大面积普及，而且这些手机、电视盒、笔记本等设备，普遍还都是2x2的天线设计，最快也就867Mbps的连接速度。在台式机上，能够发挥路由器最大性能的3x3、4x4网卡，目前也就只有华硕的PCE-AC68/AC88，其零售价格没比路由器便宜多少。再有就是些淘宝上的小作坊改造卡，价钱是不贵，但找驱动真成问题。

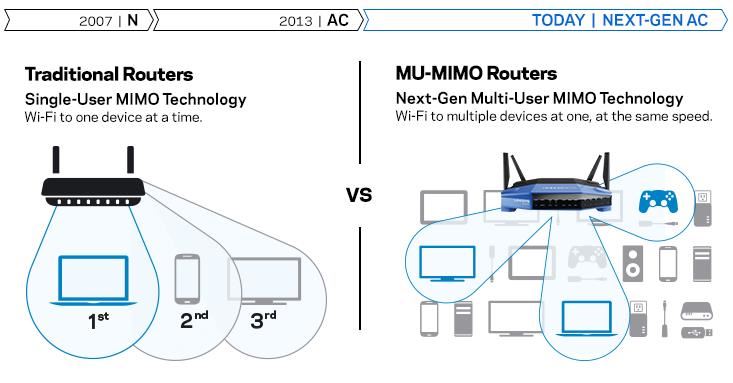

在这种大环境下，WRT3200acm作为WRT1900系列的加强升级版，虽然支持最新的802.11ac Wave2标准，但好马配不到好鞍，目前市面上支持MU-MIMO的终端并不多，PC网卡选择可以参考这里。至于支持160MHz频宽的成品设备，目前还没有发现，WRT3200acm暂时还只能当作1900规格的路由器来用。想应用160MHz频宽，眼下最靠谱的方法就是再买个一模一样的路由器组网，这就是技术超前带来的尴尬，也是现阶段高端路由领域的常态。

海淘到手一个多星期了，归纳下WRT3200acm的优缺点，后续情况再探再报。

优点：

1. 硬件性能强大（1.8G双核，512M内存，256存储空间），接口齐全，做工良心；

2. 支持802.11ac Wave2标准（MU-MIMO、160MHz频宽），天线规格4x4+4x4+1x1（1x1需配合第三方固件）；

3. 出厂提供双分区双系统，官方可刷第三方固件（OpenWRT/LEDE、DD-WRT、Tomato等）；

4. USB3.0磁盘读写能力地球最强，秒杀所有无线路由，适合做简易NAS。

缺点：

1. 采用的Marvell平台方案，略显冷门；

2. 160MHz技术在天朝前途未卜，行货能否上市，还看国家相关无线电标准的制定；

3. 原厂固件高级功能较少，和硬件水平严重不匹配；

4. 性价比不高，全凭信仰支撑。

文章最后，笔者还是要奉劝各位：如果不准备刷机，千万别买WRT路由器，纯属浪费金钱。如果还在纠结原厂与第三方的功能差别，WRT会是一个不错的选择，因为Linksys固件已经烂到生无可恋；如果就是冲着第三方固件而来，那恭喜你选对了，市面上没有比WRT再合适的硬件平台了，May the Force be with you.
